  • MARATHON PL406 Zasobnik na paletę 6 + ACURA 65 MARATHON.
    HEDELIUS MARATHON PL406 Palettenautomation mit dem 5-Achs-CNC-Bearbeitungszentrum ACURA 65 MARATHON mit geöffneter Tür
  • MARATHON PL406 Zasobnik na paletę 6 + ACURA 85 MARATHON.
    HEDELIUS MARATHON PL406 Palettenautomation mit dem 5-Achs-CNC-Bearbeitungszentrum ACURA 85 MARATHON beide mit geöffneter Tür
  • MARATHON PL406 Zasobnik palet + ACURA 50 MARATHON.
    HEDELIUS MARATHON PL406 Palettenautomation mit dem 5-Achs-CNC-Bearbeitungszentrum ACURA 50 MARATHON mit geöffneter Tür
6
Liczba palet
6
Liczba palet
400x400 / 400x500 mm
Wymiary palety
400x400 / 400x500 mm
Palettenmaß
270/370 kg
Masa przenoszonego ładunku
270/370 kg
Masa przenoszonego ładunku
Wymiary (PDF)
Zapotrzebowanie miejsca (PDF)
Porównaj
Skonfiguruj

6-krotny Zasobnik palet MARATHON PL406

Przygotowanie kolejnego zadania z "zerowym" czasem przezbrajania dla pojedynczych elementów lub małych i średnich serii? Z 5-osiowym centrum obróbkowym z serii ACURA, MARATHON PL406 jako magazynem osprzętu i magazynem rezerwowym jako dużym magazynem narzędzi, staje się to rzeczywistością. Podobnie jak w przypadku MARATHON SR422, spójna koncepcja obsługi ACURA MARATHON z Heidenhain TNC - na maszynie i na terminalu narzędzi w magazynie rezerwowym - również tutaj robi wrażenie. W celu ułatwienia obsługi magazyn palet posiada przyciski do obracania nośnika palet i potwierdzania półfabrykatów. Lista zadań jest tworzona na sterowaniu HEIDENHAIN w programie Batch Process Manager.

Twoje zalety z MARATHON PL406

  • 6 miejsc do przechowywania palet
  • 370 kg Masa przenoszonego ładunku maks.
  • Średnica okręgu kolizji maks. 600 mm
  • Dwie obrotowe tace paletowe w standardzie (dodatkowe opcjonalne)
  • Paleta może być zablokowana ręcznie na Miejscu zbrojenia dla lepszego mocowania
  • Idealnie dopasowany do modelu ACURA MARATHON
Beratung zur Maschine

Wykorzystaj w pełni swoją produkcję

HEDELIUS koncentruje się na użytkowniku. Dlatego automaty MARATHON zostały wyposażone w wiele szczegółów technicznych, takich jak standardowe obrotowe miejsce zbrojenia lub pneumatyka blokująca paletę na miejscu zbrojenia dla wygodnego mocowania Przedmiotów obrabiany.

Palettenautomation MARATHON PL406 - Einblicke in den Palettenwechsel mit einer Vielzahl von Möglichkeiten zum Aufspannen von Werkstücken. Gezeigt werden u.a. Spannturm, Schraubstock, etc.
Unikalny w swojej klasie.

Maszyna MARATHON PL406 posiada obrotowe miejsca na palety, co umożliwia stosowanie złożonych urządzeń lub wież mocujących - czyni ją to wyjątkową w swojej klasie! Małe serie i pojedyncze elementy mogą być wydajnie produkowane bezobsługowo w nocy lub w weekendy.

HEDELIUS MARATHON PL406 Palette mit Spannturm und Bohrer für die Bearbeitung durch ein HEDELIUS CNC-Bearbeitungszentrum
Duży ciężar mocowania.

Palety o wymiarach 400 x 400 x 38 mm wykonane z anodowanego na twardo aluminium mogą przenosić ciężar mocowania do 250 kg. Większe palety (400 x 500 x 48 mm) są również dostępne jako opcja, umożliwiając Ciężar mocowania do 340 kg.

HEDELIUS MARATHON PL406 mit verschiedenen Spannvorrichtungen zur Bearbeitung und fertig gefrästen Werkstücken
Wydajne mocowanie.

Ręczna blokada palety na miejscu zbrojenia gwarantuje wydajne i bezpieczne mocowanie. Zapewnia to stabilność i Precyzję podczas obróbki Przedmiotów Obrabianych.

Leicht drehbare Palettenplätze und ergnomische Höhen vereinfachen die Arbeit an der HEDELIUS MARATHON PL406 Palettenautomation
Obrotowe miejsca na palety.

Obracane o 360° miejsca na palety z blokadą 45° ułatwiają mocowanie przedmiotów obrabiany, zwłaszcza na wieżach mocujących. To dodatkowo skraca czas przezbrajania.

HEDELIUS MARATHON PL406 Palettenautomation belädt mittels Gabelgreife ein HEDELIUS CNC-Bearbeitungszentrum
Duża wysokość mocowania.

Dzięki maksymalnej wysokości mocowania do 500 mm, MARATHON PL406 oferuje wystarczającą przestrzeń dla dużych i złożonych przedmiotów obrabiany. Umożliwia to obróbkę szerokiego zakresu zadań obróbczych.

HEDELIUS ACURA 65 MARATHON 5-Achs-Bearbeitungszentrum + HEDELIUS Palettenautomation MARATHON PL406 mit geöffneten Türen und Musterpalette im MARATHON PL406
Idealny dla początkujących.

MARATHON PL406 jest szczególnie korzystny dla nowicjuszy w dziedzinie automatyzacji. Przyjazne dla użytkownika funkcje i intuicyjne sterowanie sprawiają, że jest to idealny wybór dla firm, które chcą zrobić pierwszy krok w kierunku automatyzacji.

Maschinenvergleich.

Fügen Sie weitere Maschinen hinzu um Leistungsparameter zu vergleichen.

Galeria modelu MARATHON PL406

HEDELIUS 5-Achs-Bearbeitungszentrum ACURA 65 MARATHON an HEDELIUS Palettenautomation P406 bei Beladung des Bearbeitungszentrums mit Palette durch den Gabelgreifer
HEDELIUS 5-Achs-Bearbeitungszentrum ACURA 65 MARATHON an HEDELIUS Palettenautomation P406 bei Beladung des Bearbeitungszentrums mit einem Spannturm auf einer Palette
HEDELIUS 5-Achs-Bearbeitungszentrum ACURA 65 MARATHON an HEDELIUS Palettenautomation P406. Einblick in die Palettenautomation und voll beladenen Paletten.
HEDELIUS ACURA 65 MARATHON 5-Achs-Bearbeitungszentrum + HEDELIUS Palettenautomation MARATHON PL406
Palettenautomation MARATHON PL406 am HEDELIUS ACURA 65 MARATHON 5-Achs-Bearbeitungszentrum mit Heidenhain TNC7 Steuerung und geöffnetem Werkzeugmagazin und großem Bohrer. Die Türen des MARATHON PL406 sind geöffnet und es ist ein Spannturm sichtbar.
HEDELIUS ACURA 65 MARATHON 5-Achs-Bearbeitungszentrum + HEDELIUS Palettenautomation MARATHON PL406 mit geöffneten Türen und Spannturm und Palette im Bearbeitungszentrum
HEDELIUS ACURA 65 MARATHON 5-Achs-Bearbeitungszentrum + HEDELIUS Palettenautomation MARATHON PL406 mit geöffneten Türen und Musterpalette im MARATHON PL406
HEDELIUS ACURA 65 MARATHON 5-Achs-Bearbeitungszentrum mit Heidenhain TNC7 Steuerung und geöffnetem Werkzeugmagazin und großem Bohrer
HEDELIUS 5-Achs-Bearbeitungszentrum ACURA 65 MARATHON an HEDELIUS Palettenautomation P406 bei Beladung der Palettenautomation durch einen Kran. Gezeigt wird die Ergonomische Höhe der Rüststation und die Einfachheit bei der Beladung. Auf der Palette ist eine Rüststation montiert.

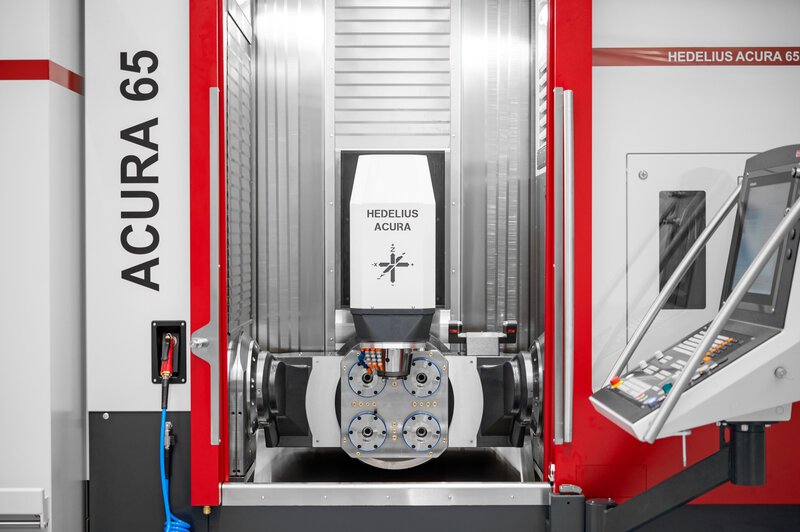

HEDELIUS 5-Achs-Bearbeitungszentrum ACURA 65 MARATHON Dreh-Schwenktischeinheit mit leerer Palette
HEDELIUS ACURA 65 MARATHON 5-Achs-Bearbeitungszentrum + HEDELIUS Palettenautomation MARATHON PL406 mit geöffneten Türen
HEDELIUS 5-Achs-Bearbeitungszentrum ACURA 65 MARATHON an HEDELIUS Palettenautomation MARATHON P406 Dreh-Schwenktischeinheit. Der Drehschwenktisch ist um 90° gekippt und zeigt direkt zum Bediener. Die Spindel ist dabei in die tiefste Position gefahren.
HEDELIUS ACURA 65 MARATHON 5-Achs-Bearbeitungszentrum + HEDELIUS Palettenautomation MARATHON PL406 mit geöffneten Türen
HEDELIUS Palettenautomation MARATHON PL406 - Einblick in den Palettenwechsel
HEDELIUS ACURA 65 MARATHON 5-Achs-Bearbeitungszentrum + HEDELIUS Palettenautomation MARATHON PL406 mit geöffneten Türen

Wybierz kompatybilne centrum obróbkowe CNC.

To, co zwykle uważane jest za Akcesoria specjalne, w HEDELIUS jest standardem: wszystkie Centra obróbkowe są standardowo wyposażone w pełną klawiaturę CNC, kolorowy monitor, Wrzeciono posuwu i oryginalne oprogramowanie. Najnowocześniejsza technologia sterowania SIEMENS lub HEIDENHAIN gwarantuje maksymalny komfort obsługi i nieograniczoną funkcjonalność. Ty decydujesz, z którym systemem chcesz pracować.

HEDELIUS 5-Achs-Bearbeitungszentrum ACURA 50 MARATHON
Drogi przesuwu (X/Y/Z)
Droga przesuwu
500 x 550 x 550 mm
Wymiary Stół obrotowo-przechylny
Wymiary stołu obrotowego
Ø 400x400 mm
Maks. obciążenie Stół obrotowo-przechylny
Obciążenie gramofonu
300 kg
HEDELIUS 5-Achs-Bearbeitungszentrum ACURA 65 MARATHON
Drogi przesuwu (X/Y/Z)
Droga przesuwu
700 x 650 x 600 mm
Wymiary Stół obrotowo-przechylny
Wymiary stołu obrotowego
Ø 400x400 mm
Maks. obciążenie Stół obrotowo-przechylny
Obciążenie gramofonu
500 kg
HEDELIUS 5-Achs-Bearbeitungszentrum ACURA 85 MARATHON
Drogi przesuwu (X/Y/Z)
Droga przesuwu
900 x 850 x 700 mm
Wymiary Stół obrotowo-przechylny
Wymiary stołu obrotowego
Ø 400x400 / 500x500 mm
Maks. obciążenie Stół obrotowo-przechylny
Obciążenie gramofonu
1000 kg
Dodatkowe wyposażenie.
Rozbuduj swój system automatyzacji.

Dodatkowe wyposażenie.

Rozbuduj swój system automatyzacji.

Paleta
placeholder
placeholder

Masa przenoszonego ładunku
HEDELIUS 5-Achs-Bearbeitungszentrum ACURA 65 MARATHON an HEDELIUS Palettenautomation P406 bei Beladung des Bearbeitungszentrums mit einem Spannturm auf einer Palette
HEDELIUS MARATHON PL406 Palettenautomation belädt mittels Gabelgreife ein HEDELIUS CNC-Bearbeitungszentrum

Magazyn STANDBY
HEDELIUS STANDBY Magazin für bis zu 180 zusätzliche Werkzeuge für HEDELIUS CNC Bearbeitungszentren
HEDELIUS STANDBY Magazin für bis zu 264 zusätzliche Werkzeuge für HEDELIUS CNC Bearbeitungszentren

Prasa do wiórów

Jest to nowe rozwiązanie automatyczne wyprodukowane w Niemczech.

MARATHON PL406
Liczba palet
Liczba palet
6
Wymiary palety
Palettenmaß
400x400 / 400x500 mm
Masa przenoszonego ładunku
Masa przenoszonego ładunku
270/370 kg

Opcje konfiguracji

HEDELIUS MARATHON PL406 Palettenautomation mit geöffneter Tür

Jesteś zainteresowany nowym systemem automatyzacji z centrum obróbkowym HEDELIUS? Chętnie przedstawimy ofertę, np. na centrum obróbkowe CNC, rozwiązanie automatyzacji itp. firmy HEDELIUS Maschinenfabrik GmbH. Chętnie zademonstrujemy moc naszych centrów obróbkowych CNC podczas praktycznej demonstracji lub za pośrednictwem transmisji wideo na żywo.
