Centrum obróbkowe ze stołem obrotowo-przechylnym: ACURA 65 EL.

ACURA 65 EL umożliwia niezależną od producenta automatyzację produkcji za pomocą systemu obsługi palet lub robota z lewej strony maszyny. Umożliwia to bezzałogową zautomatyzowaną produkcję. Drzwi 5-osiowego centrum obróbkowego pozostają w pełni dostępne do ręcznej produkcji pojedynczych elementów.

Twoje zalety z ACURA 65 EL

Automatyzacja za pomocą systemu obsługi palet lub robota
Ładowanie z lewej strony urządzenia
Przygotowany interfejs automatyzacji
Boczny otwór załadowczy o wysokości otwarcia ok. 900 mm
Nadaje się do wielu systemów obsługi palet lub systemów zrobotyzowanych
Pneumatycznie uruchamiane drzwi załadowcze ze stali nierdzewnej po lewej stronie w obszarze roboczym
Przeniesienie obrotu w 4 kierunkach dla Pneumatyki w Stole maszynowym do Aktywatora Elementów zacisku punktu zerowego lub zacisków mocy

Umów się na konsultację

HEDELIUS 5-Achs-Bearbeitungszentrum ACURA 65 EL

Porównanie maszyn.

W tym miejscu tworzone jest porównanie maszyn: Dodaj kolejne zamknięte maszyny, aby porównać parametry wydajności.


	ACURA 65 EL	Dodaj maszynę	Dodaj maszynę
	Drogi przesuwu (X/Y/Z)
Drogi przesuwu (X/Y/Z)	700 x 650 x 600 mm	-	-
	Zakres przechyłu
Zakres przechyłu	+30° – -115°	-	-
	Moc
Moc	22 / 29 / 50 / 35 / 30 kW	-	-
	Zakres prędkości obrotowej
Zakres prędkości obrotowej	14000 / 15000 / 18000 / 22000 min^-1	-	-
	Uchwyt narzędzia
Uchwyt narzędzia	SK 40, BT 40, HSK A63	-	-
	Pojemność
Pojemność	65 / 90 / 135 / 180 / 245 / 329	-	-
	Wymiary Stół obrotowo-przechylny
Wymiary Stół obrotowo-przechylny	Ø 650x540 mm	-	-
	Obciążenie stołu obrotowo-uchylnego
Obciążenie stołu obrotowo-uchylnego	500 kg	-	-
	Średnica okręgu kolizji
Średnica okręgu kolizji	Ø 700 mm	-	-

Galeria.

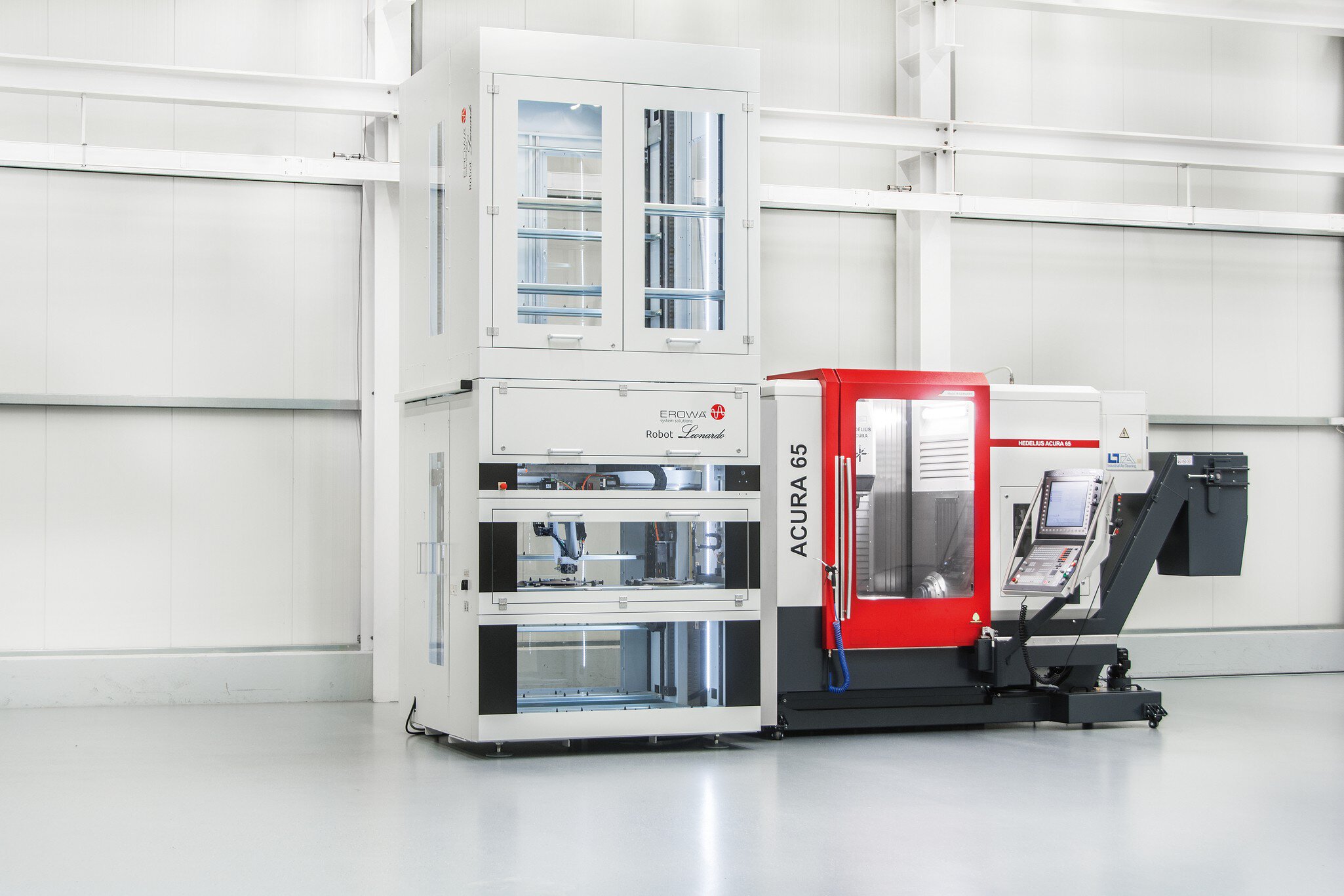

Seitliche Beladung des 5-Achs-Bearbeitungszentrums ACURA 65 EL durch einen Roboterarm. Automatisierte Beladung.

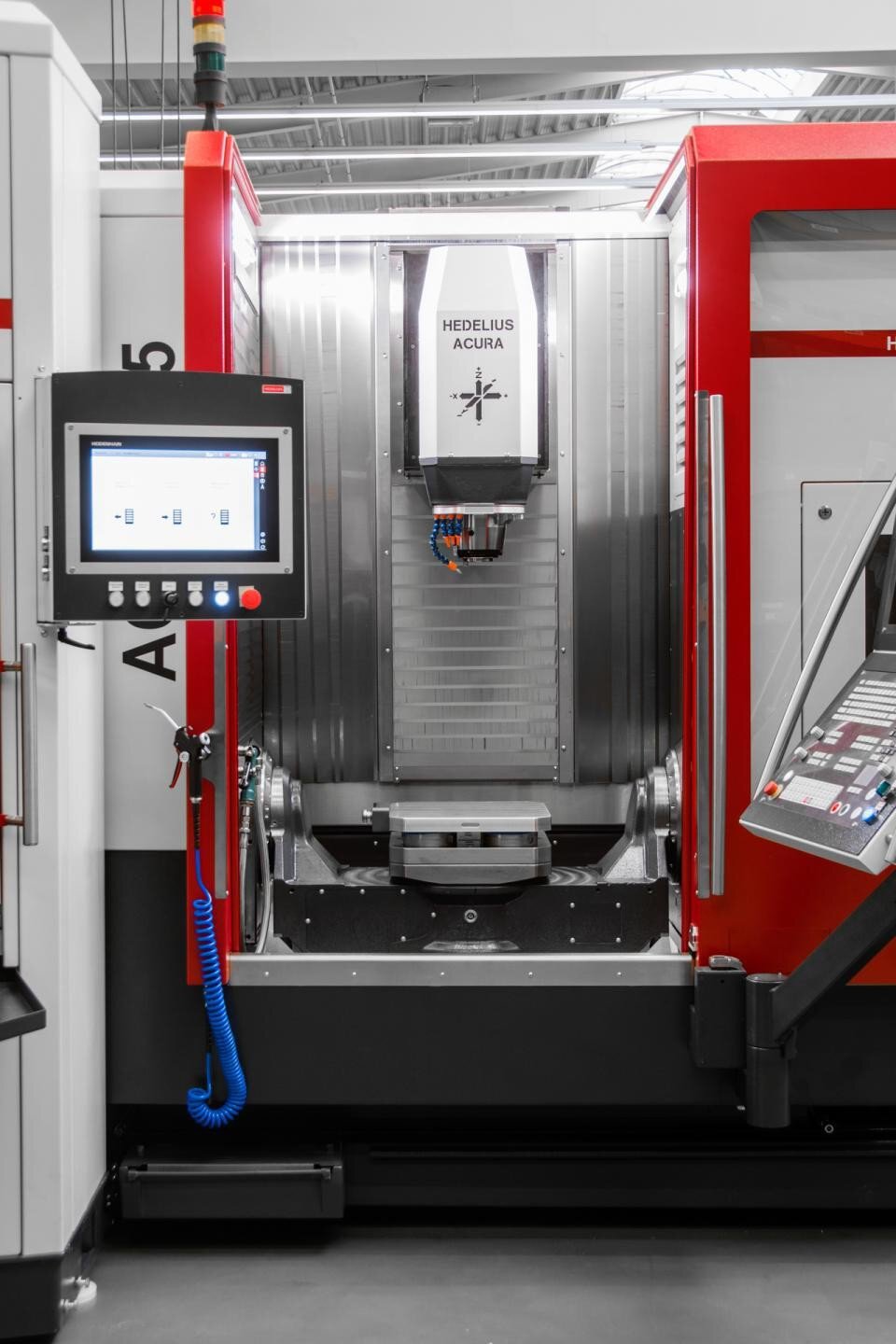

5-Achs-Bearbeitungszentrum ACURA 65 EL mit beidseitiger Klemmung des Dreh-Schwenktisches. Aufgespannt ist ein Werkstück.

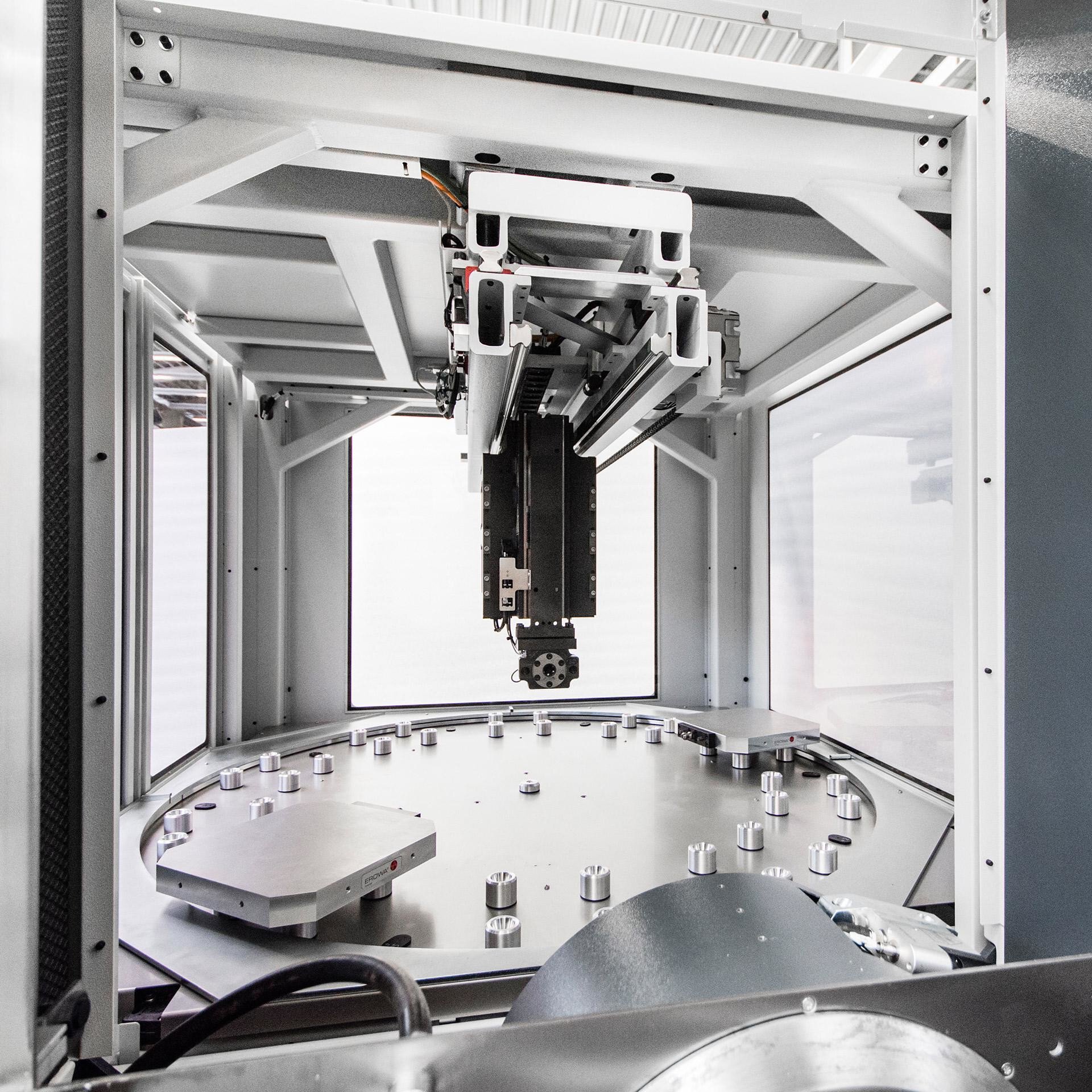

Innenansicht der EROWA-Automation angeschlossen an das 5-Achs-Bearbeitungszentrum ACURA 65.

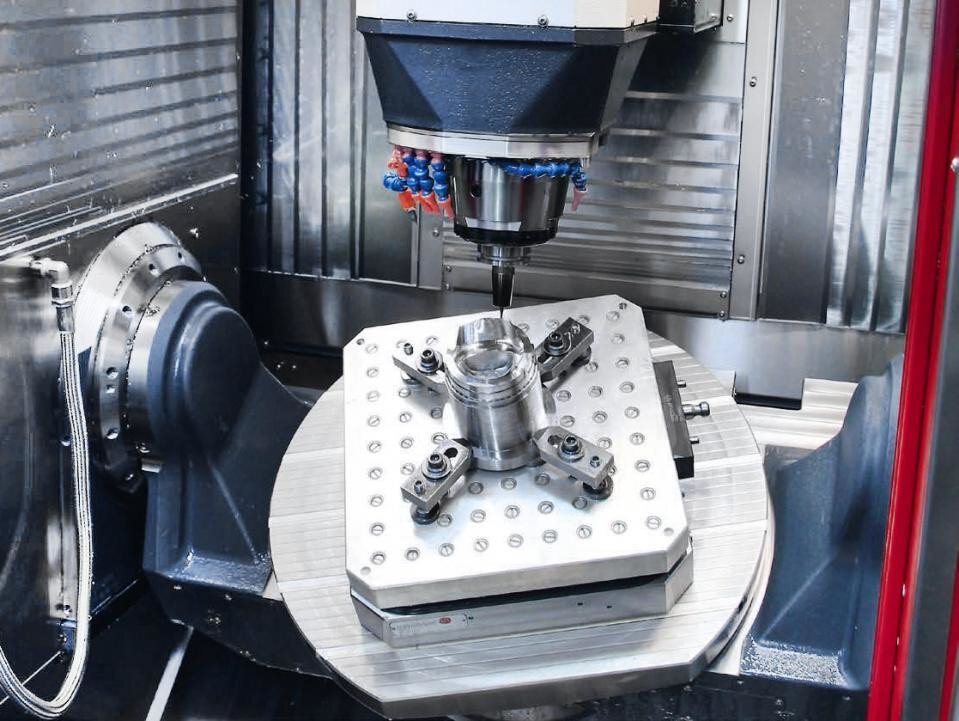

Werkstück eingespannt auf dem Dreh-Schwenktisch des 5-Achs-Bearbeitungszentrums ACURA 65 EL.

Prüfung der Wiederholgenauigkeit durch Vermessung des Werkstückes, das auf dem Dreh-Schwenktisch des 5-Achs-Bearbeitungszentrums ACURA 65 EL eingespannt ist.

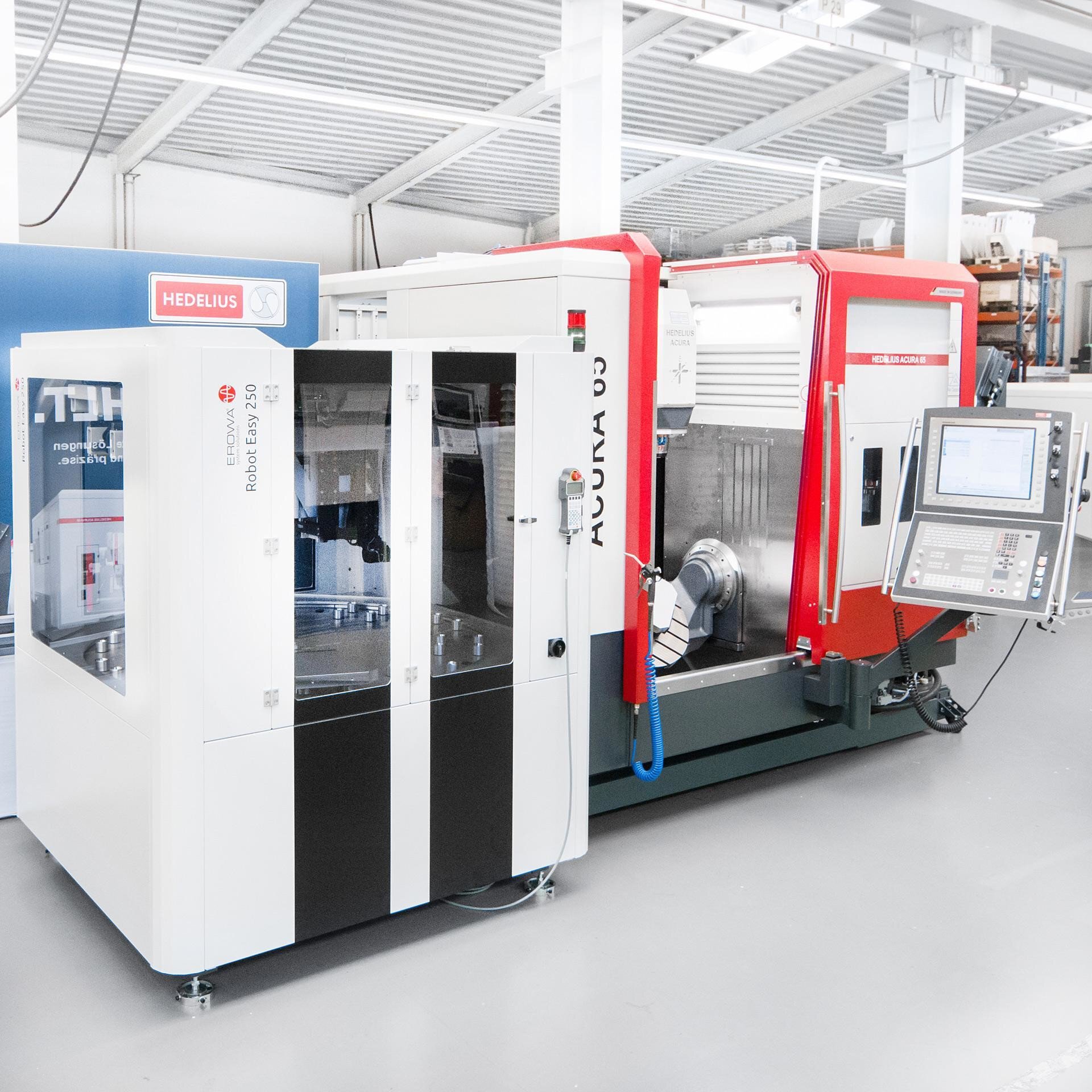

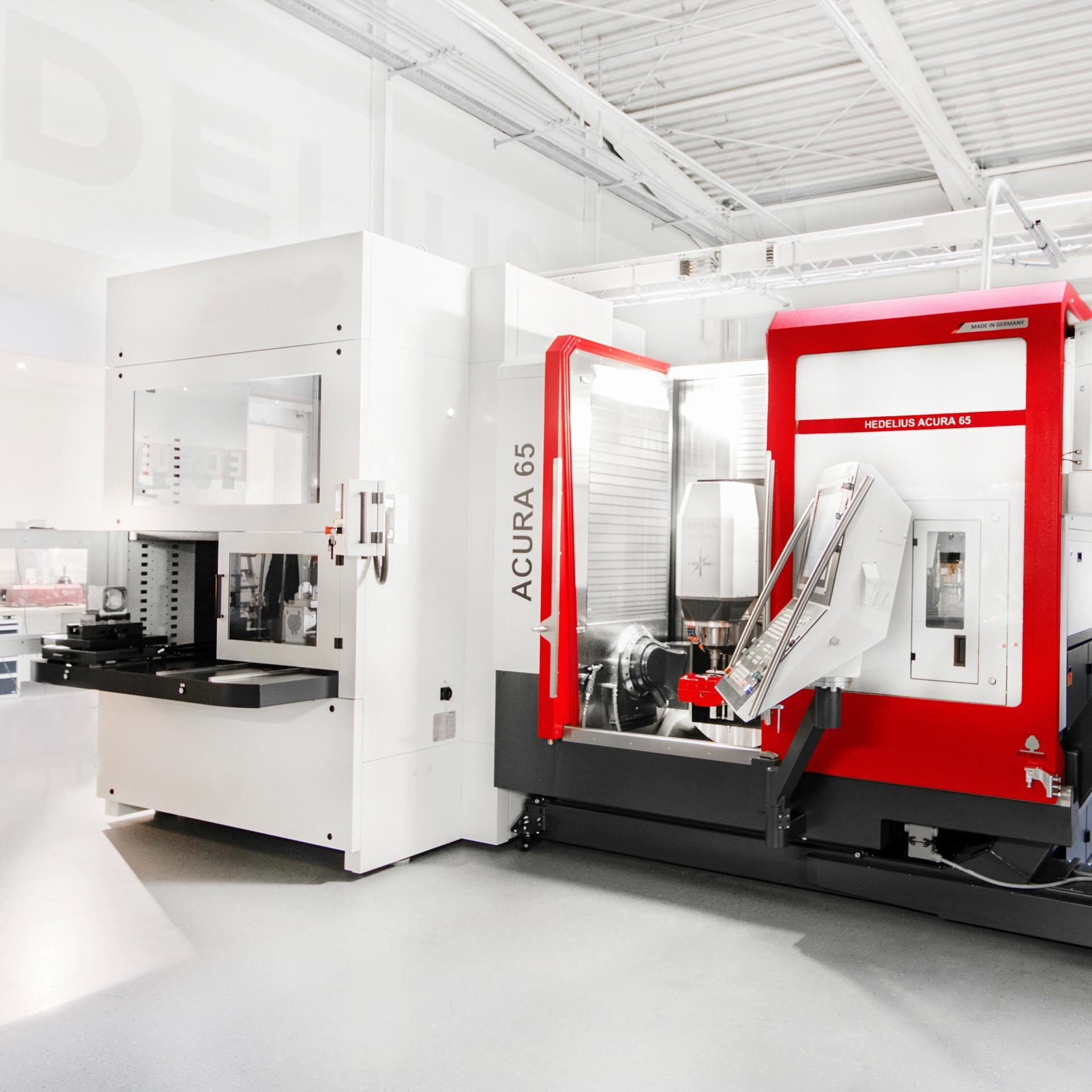

Automatisierung des 5-Achs-Bearbeitungszentrums ACURA 65 EL durch seitliche Anbindung des EROWA Roboters.

Arbeitsraum des 5-Achs-Bearbeitungszentrums ACURA 65 EL mit Dreh-Schwenktisch. Palette auf dem Tisch aufgesetzt für Palettenautomation.

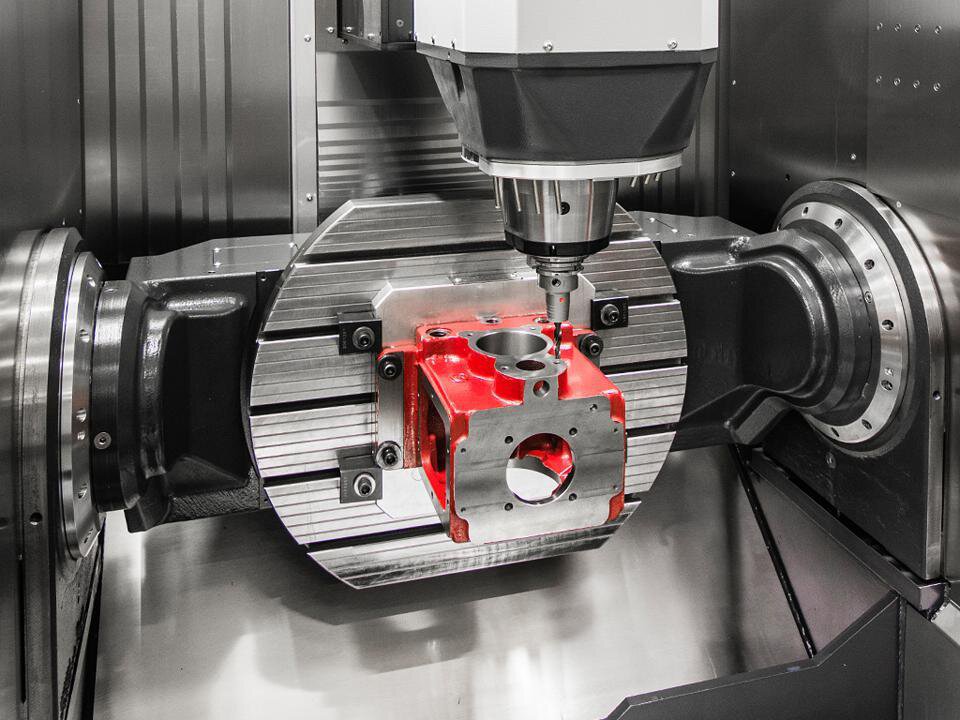

Bearbeitung eines Werkstückes, das auf dem Dreh-Schwenktisch des 5-Achs-Bearbeitungszentrums ACURA 65 EL eingespannt ist.

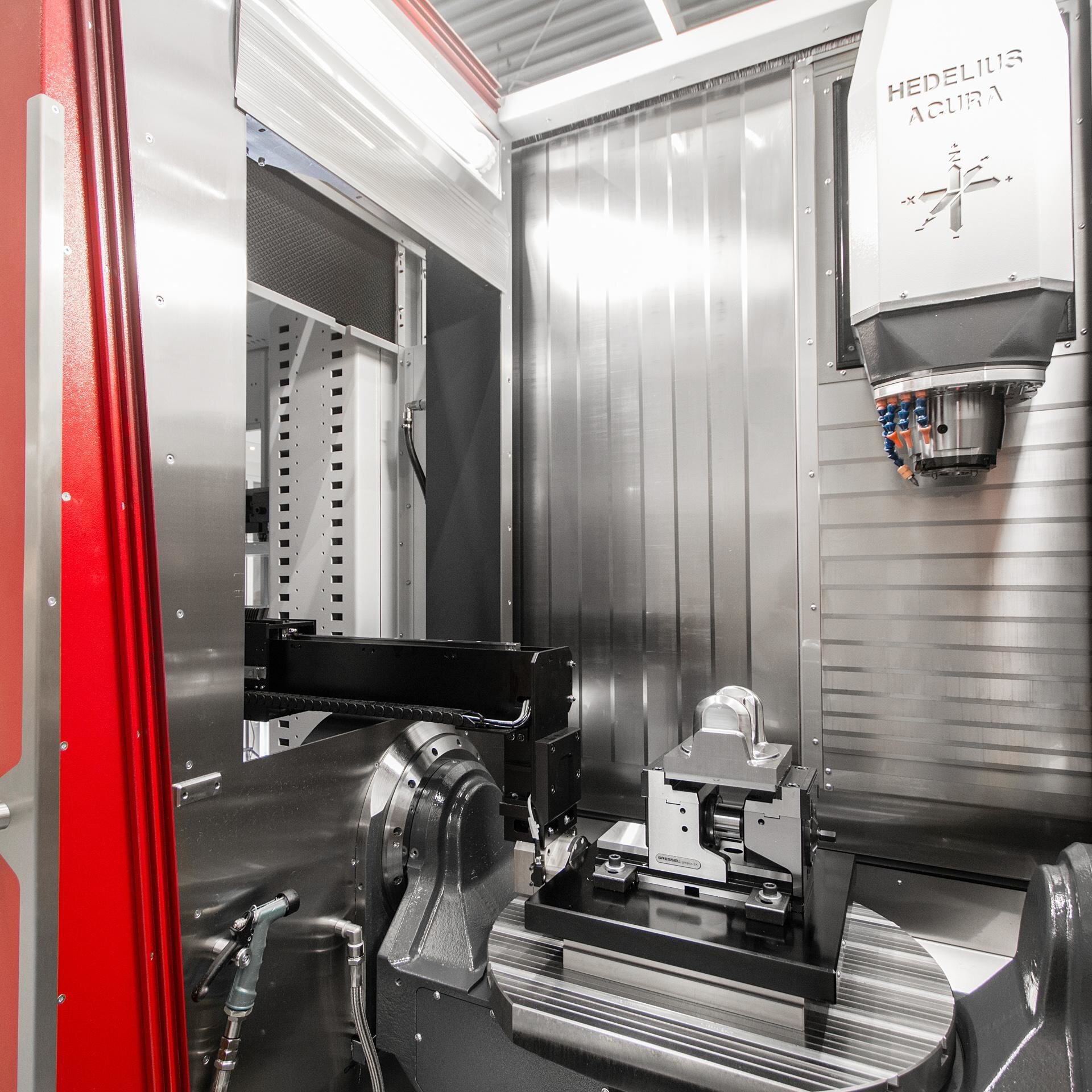

Detailaufnahme des Arbeitsraumes des 5-Achs-Bearbeitungszentrums ACURA 65 EL mit Roboterarm der Palettenautomation. Wechsel der Palette auf dem Nullpunktspannsystem.

5-Achs-Bearbeitungszentrum mit Automationslösung BMO platinum. Automatische Türöffnung der ACURA 65 EL zur frontalen Beladung.

Automation des 5-Achs-Bearbeitungszentrums ACURA 65 EL durch Palettenspeicher. Palettenwechsel durch seitlich angebundene Automationslösung.

Dreh-Schwenktisch des 5-Achs-Bearbeitungszentrums ACURA 65 EL in geschwenkter Position. Vertikale Bearbeitung.

Automationslösung BMO platinum am 5-Achs-Bearbeitungszentrum ACURA 65 EL für Werkstückautomation.

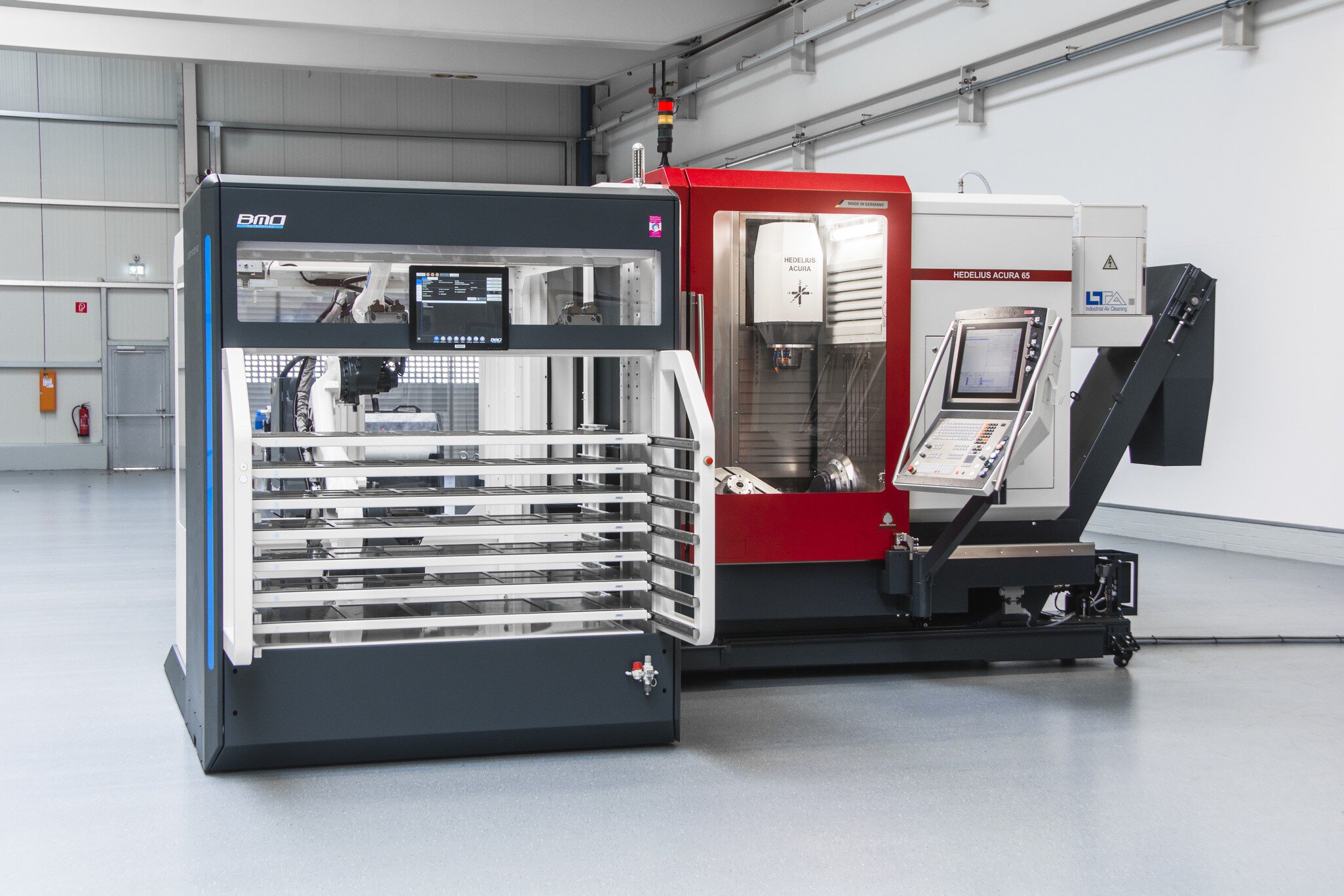

5-Achs-Bearbeitungszentrum mit seitlich angeschlossener Automationslösung Indumatik für Palettenautomation zur effizienten Fertigung.

HEDELIUS 5-Achs-Bearbeitungszentrum ACURA 65 EL an Werkstückautomation BMO Platinum 50

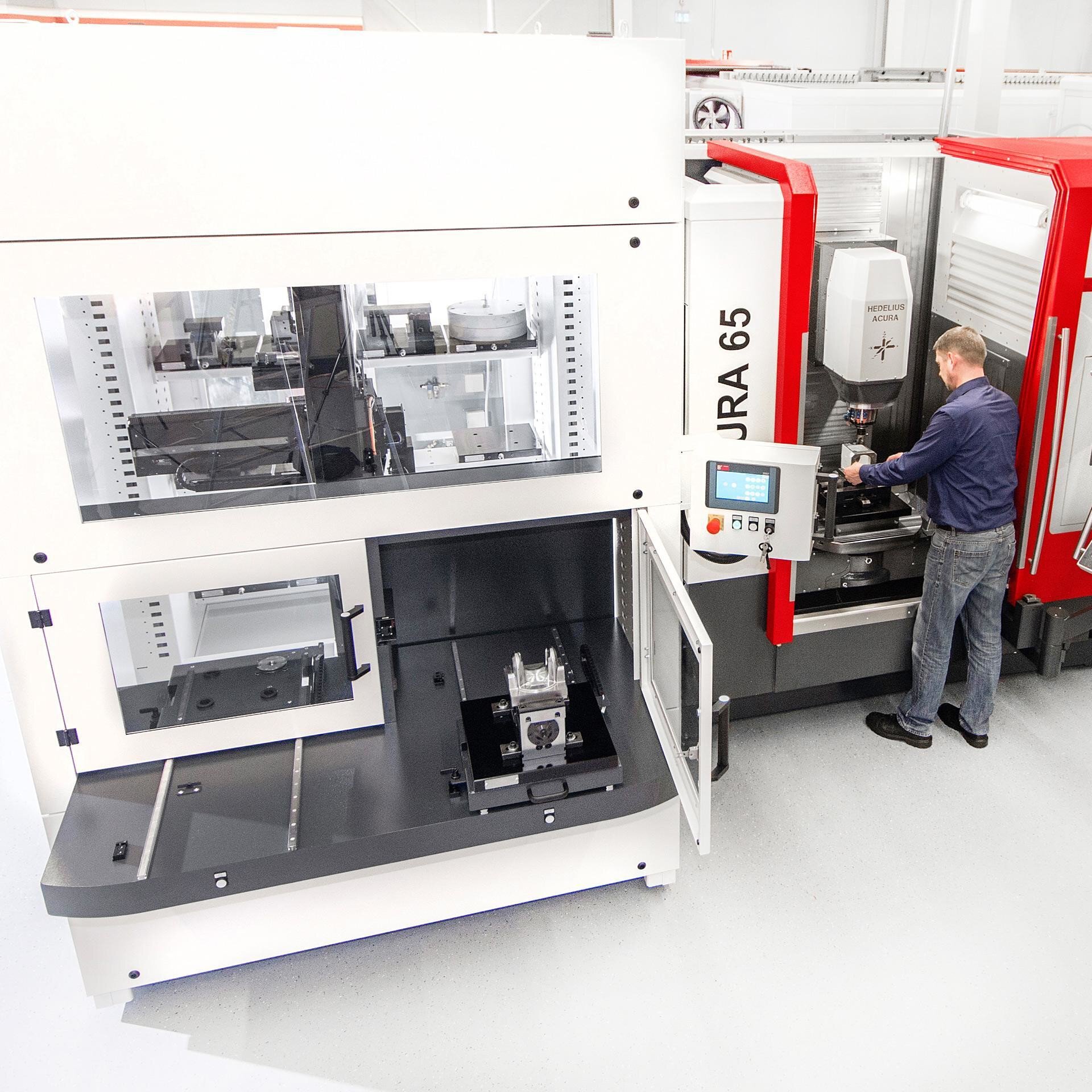

Automationslösung Indumatik light seitlich an das 5-Achs-Bearbeitungszentrum ACURA 65 EL angeschlossen. Palettenautomation für effizientere Fertigung.

Automationslösung EROWA Robot Leonardo seitlich an das 5-Achs-Bearbeitungszentrum ACURA 65 EL angeschlossen. Palettenautomation zur effizienten Fertigung.

Podstawa Precyzji.

Wiele czynników odgrywa rolę w osiągnięciu określonej dokładności obrabianego przedmiotu. Po pierwsze, są to same maszyny. Rodzaj budowy, podzespoły i oprogramowanie mają wpływ na wynik obróbki. Istnieje jednak również wiele czynników towarzyszących, które należy wziąć pod uwagę, począwszy od lokalizacji maszyny, poprzez sprzęt pomiarowy, urządzenia mocujące i narzędzia, a skończywszy na kwalifikacjach pracowników.

Dokładność centrów obróbkowych HEDELIUS

Universalbearbeitungszentrum HEDELIUS TILTENTA 7 mit konstant auskragender Y-Achse und resultierender Steifigkeit für hohe Präzision.

Rodzaj budowy.

Zaprojektowane jako uniwersalne centra obróbcze do szerokiego zakresu zastosowań w budowie maszyn i narzędzi, HEDELIUS kładzie duży Ciężar na stabilność i precyzję w fazie projektowania. Rezultatem tego procesu jest specjalny Rodzaj budowy HEDELIUS ze stale wspornikową osią Y i wynikającą z tego wysoką sztywnością i precyzją w całym zakresie ruchu osi Y i Z.

Die kritischen Baugruppen wie Fahrständer, Betten und Dreh-Schwenktischeinheiten werden bei HEDELIUS inhouse gefertigt und vermessen. Dadurch haben wir nicht nur stets die Qualität im Blick, sondern erkennen im tagtäglichen Einsatz Möglichkeiten und Grenzen der modernen Zerspanung.

Produkcja własna.

Podzespoły o krytycznym znaczeniu, takie jak ruchome kolumny, łoża i jednostki stołów obrotowo-przechylnych, są produkowane i mierzone w firmie HEDELIUS. W rezultacie nie tylko stale kontrolujemy jakość, ale także rozpoznajemy możliwości i ograniczenia nowoczesnej obróbki skrawaniem w codziennym użytkowaniu. Ta wiedza na temat procesów jest stale wykorzystywana do ulepszania naszych produktów i doradzania naszym Klientom.

Kontrolle der Geradheit der Linearachsen mittels Laserinterferometer.

Prowadnice i prostoliniowość.

HEDELIUS wykorzystuje wstępnie ustawione prowadnice rolkowe od niemieckich i szwajcarskich Producentów. Pod koniec montażu dokładność pozycjonowania, dokładność powtórzeń, prostoliniowość i luzy osi liniowych są ostatecznie sprawdzane i dokumentowane za pomocą interferometru laserowego. Dokładność pozycjonowania osi liniowych zgodnie z normą ISO 230-2 wynosi regularnie mniej niż 6 µm.

3D Messtaster auf der HEDELIUS ACURA. Prüfung der Genauigkeit mit Reinshaw-Kreisformtest.

Dokładność kołowa IT6.

Test cyrkularności Renishaw ugruntował swoją pozycję jako metoda testowania dokładności centrów obróbkowych. Pomiar ten dostarcza informacji na temat interakcji pomiędzy dwiema osiami liniowymi oraz dokładności ruchu po okręgu. Bezślizgowe prowadnice rolkowe w połączeniu z systemami bezpośredniego pomiaru drogi i wysoką dokładnością kątową umożliwiają frezowanie pasowań w jakości IT6, co skraca czas produkcji i zmniejsza liczbę wymaganych narzędzi wrzecionowych.

Laserbasiertes Messinstrument zur Sicherstellung von Winkligkeit und Parallelität. CNC Bearbeitungszentrum mit Winkelmessgeber in den Drehachsen.

Systemy pomiarowe na osiach obrotowych.

Dokładność systemów pomiarowych ma znaczący wpływ na kątowość i równoległość powierzchni i otworów. HEDELIUS stosuje bezpośrednie czujniki pomiaru kąta w Centrum każdej osi obrotowej w zintegrowanych stołach okrągłych, napędach wrzecion obrotowych i jednostkach stołów obrotowo-przechylnych. Opcjonalnie, laserowe enkodery kątowe mierzą dokładność pozycjonowania osi obrotu z rozdzielczością ±1" i kalibrują osie w celu uzyskania maksymalnej dokładności pozycjonowania.

Verwendung direkter Längenmessgeräte zur Positionserfassung der Achsen.

Długoterminowa precyzja.

HEDELIUS używa tylko bezpośrednich enkoderów liniowych do pomiaru długości Osi X, Y i Z. Oznacza to, że pętla sterowania położeniem obejmuje cały mechanizm posuwu. Określa się to mianem pracy w pętli zamkniętej. Błędy transmisji w mechanice mogą być zatem wykryte przez enkoder liniowy na osi posuwu i skorygowane przez elektronikę sterującą.

Spindelkühler an einem HEDELIUS Bearbeitungszentrum zur erhöhung der thermischen Stabilität bei der Bearbeitung.

Kompensacja temperatury.

HEDELIUS wyposaża swoje centra obróbcze w chłodnice wrzeciona, które odprowadzają ciepło generowane przez wrzeciono frezarskie. System chłodzenia już w standardzie zapewnia zwiększoną stabilność termiczną. Ponieważ jednak nie całe ciepło może zostać odprowadzone przez chłodzenie wrzeciona, HEDELIUS opcjonalnie instaluje czujniki temperatury na wrzecionie, kolumnie jezdnej i, w niektórych przypadkach, na osiach obrotowych w celu kompensacji przemieszczeń strukturalnych za pośrednictwem systemu sterowania.

Wybierz swój system sterowania CNC.

To, co zwykle uważane jest za Akcesoria specjalne, w HEDELIUS jest standardem: wszystkie Centra obróbkowe są standardowo wyposażone w pełną klawiaturę CNC, kolorowy monitor, Wrzeciono posuwu i oryginalne oprogramowanie. Najnowocześniejsza technologia sterowania SIEMENS lub HEIDENHAIN gwarantuje maksymalny komfort obsługi i nieograniczoną funkcjonalność. Ty decydujesz, z którym systemem chcesz pracować.

Dopasuj się do wybranego systemu sterowania dzięki seminariom Akademii CNC.

Heidenhain TNC 7

Nowe sterowanie HEIDENHAIN TNC 7 koncentruje się na intuicyjnym, zorientowanym na zadania i indywidualnym sterowaniu. Dostosowany interfejs użytkownika zapewnia użytkownikowi optymalne wsparcie w każdej sytuacji. Znane funkcje programowania HEIDENHAIN zostały uzupełnione o funkcje inteligentne. Elementy obsługowe klawiatury TNC zostały zachowane, zapewniając solidną podstawę do sterowania centrami obróbkowymi HEDELIUS.

Sinumerik ONE

Sterowanie SIEMENS SINUMERIK ONE pozwala wcielać pomysły w życie. SINUMERIK ONE to przyszłościowy system CNC dla wysokowydajnych centrów obróbkowych HEDELIUS. Dla niewyobrażalnych nowych możliwości, pomysłów i modeli biznesowych. Dla szybszych innowacji dzięki płynnej interakcji między światem wirtualnym i rzeczywistym. I: SINUMERIK ONE to znacznie więcej niż tylko potężna innowacja sprzętowa.

Leistungs- und drehmomentstarke CELOX-Integral Motorspindeln mit Hybrid-Lagertechnik sichern den technologischen Vorsprung der HEDELIUS Bearbeitungszentren. Das hydromechanische Werkzeugspannsystem garantiert in Verbindung mit der HSK-Schnittstelle höchste Systemsteifigkeit und Rundlaufgüte.

Wrzeciona silnika chłodzone cieczą z precyzyjną chłodnicą.

Zintegrowane wrzeciona silnikowe CELOX o dużej mocy i wysokim momencie obrotowym z technologią łożysk hybrydowych zapewniają technologiczną przewagę centrów obróbkowych HEDELIUS. W połączeniu z interfejsem HSK, hydromechaniczny system mocowania narzędzi gwarantuje maksymalną sztywność i współosiowość systemu.

Dowiedz się wszystkiego o zintegrowanych wrzecionach silnikowych.

SK 40 / BT 40 , CELOX 14000 1/min, 117 Nm, 22 kW

SK 40 / BT 40 , CELOX 14000 1/min, 183 Nm, 29 kW

HSK A63 , CELOX 15000 1/min, 217 Nm, 50 kW

SK 40 / BT 40 / HSK A63 , CELOX 18000 1/min, 136 Nm, 35 kW

HSK A63 , CELOX 22000 1/min, 70 Nm, 30 kW

Automatyzuj swoje centrum obróbkowe.

Większa produktywność, wyższa niezawodność dostaw, odciążeni pracownicy: istnieje wiele dobrych powodów dla automatyzacji produkcji. Centra obróbkowe HEDELIUS mogą być optymalnie zautomatyzowane. Automatyzacja jest często mocowana z boku maszyny. Załadunek z boku oznacza, że obszar roboczy pozostaje w pełni dostępny do prac nastawczych i kontrolnych, ale także na przykład do produkcji pojedynczych części podczas dziennej zmiany. Nawet załadunek maszyny dźwigiem jest możliwy bez ograniczeń. Kolejną zaletą (w zależności od wybranej automatyzacji) jest widoczność obszaru roboczego, a tym samym zoptymalizowana kontrola procesu podczas przezbrajania na automatyce. Jednocześnie rozwiązanie to wymaga niewielkiej głębokości i może być łatwo zintegrowane z istniejącą linią produkcyjną.

Zalety automatyzacji.

Rozwiązania automatyczne dla palet

MARATHON RZ430

Liczba palet

Wymiary palety

400x400x38 mm

Ciężar użytkowy

88 /110 kg

Stacja załadunkowa/wyładunkowa

Obrotowa stacja załadunkowa/wyładunkowa

Obsługa wielu maszyn

MARATHON PL406

Liczba palet

Wymiary palety

400x400x38 / 400x500x48 mm

Ciężar użytkowy

270 /370 kg

Stacja załadunkowa/wyładunkowa

Obrotowa stacja załadunkowa/wyładunkowa

Obsługa wielu maszyn

MARATHON SR422

Liczba palet

Wymiary palety

400x400x38 mm

Ciężar użytkowy

270 kg

Stacja załadunkowa/wyładunkowa

Obrotowa stacja załadunkowa/wyładunkowa

Obsługa wielu maszyn

BMO Platinum

Liczba palet

Wymiary palety

400x400x38 mm

Ciężar użytkowy

25 /88 kg

Stacja załadunkowa/wyładunkowa

Obrotowa stacja załadunkowa/wyładunkowa

Obsługa wielu maszyn

BMO Iridium Hybrid

Liczba palet

Wymiary palety

200x200x38 mm

Ciężar użytkowy

25 kg

Stacja załadunkowa/wyładunkowa

Obrotowa stacja załadunkowa/wyładunkowa

Obsługa wielu maszyn

BMO Automation: Werkstückautomation Titanium

BMO Titanium

Liczba palet

Wymiary palety

400x400x38 mm

Ciężar użytkowy

180 /225 kg

Stacja załadunkowa/wyładunkowa

Obrotowa stacja załadunkowa/wyładunkowa

Obsługa wielu maszyn

BMO Infinity

Liczba palet

indywidualny

Wymiary palety

600x600x48 / 400x400x38 mm

Ciężar użytkowy

180 /225 kg

Stacja załadunkowa/wyładunkowa

Obrotowa stacja załadunkowa/wyładunkowa

Obsługa wielu maszyn

EROWA ERC 80

Liczba palet

Wymiary palety

400x400x38 / 320x320x38 mm

Ciężar użytkowy

80 kg

Stacja załadunkowa/wyładunkowa

Obrotowa stacja załadunkowa/wyładunkowa

Obsługa wielu maszyn

EROWA Leonardo

Liczba palet

Wymiary palety

Ciężar użytkowy

80 /120 kg

Stacja załadunkowa/wyładunkowa

Obrotowa stacja załadunkowa/wyładunkowa

Obsługa wielu maszyn

EROWA ERD 150 / 500

Liczba palet

indywidualny

Wymiary palety

400x400x38 mm

Ciężar użytkowy

150 /500 kg

Stacja załadunkowa/wyładunkowa

Obrotowa stacja załadunkowa/wyładunkowa

Obsługa wielu maszyn

INDUMATIK Light 30

Liczba palet

Wymiary palety

Ciężar użytkowy

30 kg

Stacja załadunkowa/wyładunkowa

Obrotowa stacja załadunkowa/wyładunkowa

Obsługa wielu maszyn

INDUMATIK Light 60

Liczba palet

Wymiary palety

Ciężar użytkowy

60 kg

Stacja załadunkowa/wyładunkowa

Obrotowa stacja załadunkowa/wyładunkowa

Obsługa wielu maszyn

INDUMATIK Light 120

Liczba palet

Wymiary palety

Ciężar użytkowy

120 kg

Stacja załadunkowa/wyładunkowa

Obrotowa stacja załadunkowa/wyładunkowa

Obsługa wielu maszyn

Palettenautomation INDUNORM Indumatik Light 150

INDUMATIK 150

Liczba palet

indywidualny

Wymiary palety

Ciężar użytkowy

150 kg

Stacja załadunkowa/wyładunkowa

Obrotowa stacja załadunkowa/wyładunkowa

Obsługa wielu maszyn

RoboJob Tower

Liczba palet

indywidualny

Wymiary palety

Ciężar użytkowy

100 kg

Stacja załadunkowa/wyładunkowa

Obrotowa stacja załadunkowa/wyładunkowa

Obsługa wielu maszyn

Promro Hybrid RD

Liczba palet

Wymiary palety

Ciężar użytkowy

25 /50 kg

Stacja załadunkowa/wyładunkowa

Obrotowa stacja załadunkowa/wyładunkowa

Obsługa wielu maszyn

Automatyzacja obrabianych przedmiotów

MARATHON RZ430

Obsługa obrabianych części

Obsługa palety

Ciężar użytkowy

88 / 110 kg

Stacja załadunkowa/wyładunkowa

Obrotowa stacja załadunkowa/wyładunkowa

Ciężar użytkowy

BMO Platinum

Obsługa obrabianych części

Obsługa palety

Ciężar użytkowy

25 / 50 / 88 kg

Stacja załadunkowa/wyładunkowa

Obrotowa stacja załadunkowa/wyładunkowa

Ciężar użytkowy

BMO Iridium Hybrid

Obsługa obrabianych części

Obsługa palety

Ciężar użytkowy

25 kg

Stacja załadunkowa/wyładunkowa

Obrotowa stacja załadunkowa/wyładunkowa

Ciężar użytkowy

BMO Titanium

Obsługa obrabianych części

Obsługa palety

Ciężar użytkowy

180 / 225 kg

Stacja załadunkowa/wyładunkowa

Obrotowa stacja załadunkowa/wyładunkowa

Ciężar użytkowy

BMO Infinity

Obsługa obrabianych części

Obsługa palety

Ciężar użytkowy

180 / 225 kg

Stacja załadunkowa/wyładunkowa

Obrotowa stacja załadunkowa/wyładunkowa

Ciężar użytkowy

RoboJob Mill-Assist

Obsługa obrabianych części

Obsługa palety

Ciężar użytkowy

25 kg

Stacja załadunkowa/wyładunkowa

Obrotowa stacja załadunkowa/wyładunkowa

Ciężar użytkowy

RoboJob Tower

Obsługa obrabianych części

Obsługa palety

Ciężar użytkowy

100 kg

Stacja załadunkowa/wyładunkowa

Obrotowa stacja załadunkowa/wyładunkowa

Ciężar użytkowy

Promro Hybrid RD

Obsługa obrabianych części

Obsługa palety

Ciężar użytkowy

25 / 50 kg

Stacja załadunkowa/wyładunkowa

Obrotowa stacja załadunkowa/wyładunkowa

Ciężar użytkowy

LANG RoboTrex

Obsługa obrabianych części

Obsługa palety

Ciężar użytkowy

25 / 50 kg

Stacja załadunkowa/wyładunkowa

Obrotowa stacja załadunkowa/wyładunkowa

Ciężar użytkowy

Ile Narzędzi potrzebujesz?

Zapewnienie odpowiednich Narzędzi jest kluczowym czynnikiem w codziennej produkcji. Poszukiwanie Narzędzi, kalibracja, transport i załadunek magazynka pochłaniają cenne moce przerobowe i dodają nawet kilkaset godzin pracy w ciągu roku. Zapewnij sobie przewagę ekonomiczną dzięki 152-, 180- lub 264-gniazdowemu magazynowi rezerwowemu ze zintegrowaną stacją czyszczenia stożków.

Ogromna racjonalizacja procesu produkcji.

HEDELIUS Standard Magazin für bis zu 65/80 Werkzeuge für ACURA 65 und ACURA 85 CNC Bearbeitungszentren

Standardowy magazyn narzędzi

Uchwyt narzędzia: SK 40 / BT 40 / HSK A63

Pojemność: 65

65 narzędzi w standardzie dla uchwytów narzędzi SK40 / BT40 / HSK A63

HEDELIUS MAGNUM Magazin für bis zu 25 zusätzliche Werkzeuge für ACURA CNC Bearbeitungszentren

Magazyn narzędzi MAGNUM

Uchwyt narzędzia: SK 40 / BT 40 / HSK A63

Pojemność: 90

Dodatkowe 25 narzędzi można obsługiwać od przodu za pomocą magazynu narzędzi MAGNUM

HEDELIUS STANDBY Magazin für bis zu 70 / 115 zusätzliche Werkzeuge für HEDELIUS CNC Bearbeitungszentren

STANDBY Magazin 70

Uchwyt narzędzia: SK 40 / BT 40 / HSK A63

Pojemność: 70

Długość narzędzia: 330 mm

Powierzchnia podłogi: 1135 x 1135 mm

Magazyn STANDBY to magazyn szafkowy na maksymalnie 70 Narzędzi, który jest Rozstawiany za Centrum obróbkowym.

STANDBY Magazin 115

Uchwyt narzędzia: SK 40 / BT 40 / HSK A63

Pojemność: 115

Długość narzędzia: 330 mm

Powierzchnia podłogi: 1135 x 1135 mm

Magazyn STANDBY to magazyn szafkowy na maksymalnie 115 Narzędzi, który jest Rozstawiany za Centrum obróbkowym.

HEDELIUS STANDBY Magazin für bis zu 180 zusätzliche Werkzeuge für HEDELIUS CNC Bearbeitungszentren

STANDBY Magazyn 180

Uchwyt narzędzia: SK 40 / BT 40 / HSK A63

Pojemność: 180

Długość narzędzia: 330 mm

Powierzchnia podłogi: 1340 x 1340 mm

Magazyn STANDBY to magazyn szafkowy na maksymalnie 180 Narzędzi, który jest Rozstawiany za Centrum obróbkowym. Zintegrowana stacja czyszczenia stożków z obrotową szczotką czyszczącą, cyrkulacyjną dyszą wydmuchującą mgłę olejową i 3 programami czyszczenia zapewnia trwałą pielęgnację Narzędzi.

HEDELIUS STANDBY Magazin für bis zu 264 zusätzliche Werkzeuge für HEDELIUS CNC Bearbeitungszentren

STANDBY Magazyn 264

Uchwyt narzędzia: SK 40 / BT 40 / HSK A63

Pojemność: 264

Długość narzędzia: 330 mm

Powierzchnia podłogi: 1660 x 1660 mm

Magazyn szafkowy STANDBY jest przeznaczony dla zamkniętych 264 dodatkowych Narzędzi. Zintegrowana stacja czyszczenia stożków zapewnia trwałą pielęgnację Narzędzi.

Maksymalizacja niezawodności procesu.

Zoptymalizowana technologia czyszczenia i usuwania wiórów.

Maksymalizacja niezawodności procesu.

Zoptymalizowana technologia czyszczenia i usuwania wiórów.

Oprócz ręcznie obsługiwanych Pistoletów płuczących do usuwania wiórów i przedmuchiwania Przedmiotów obrabiany na sucho, Centra obróbkowe CNC mogą być również wyposażone w dodatkowe dysze płuczące, co zwiększa Bezpieczeństwo procesu, szczególnie w produkcji zautomatyzowanej i produkcji aluminium.

Płukanie wiórów

Erweiterte Spänespülung im 5-Achs-Bearbeitungszentrum ACURA 65 für mehr Kontrolle und Präzision.

Urządzenie do płukania wiórów

Dodatkowe spłukiwanie wiórów po prawej i lewej stronie maszyny wraz ze wzmocnioną pompą spłukującą.

5-Achs-Bearbeitungszentrum ACURA ausgerüstet mit Spülpistole. Komplett mit Kühlmittelpumpe und Haltevorrichtung.

Pistolet płuczący

Maszyna jest wyposażona w Pistolet płuczący (3 bar, 20 l/min), wraz z Pompą środka chłodzącego i Wspornikiem montażowym.

Obudowa przeciwpyłowa

Der hintere Maschinenraum des 5-Achs-Bearbeitungszentrums ACURA ist zum Staubschutz des Fahrständers und der X-Achse bedeckt. Die Staubschutzverkleidung bietet Prozesssicherheit.

Obudowa przeciwpyłowa

Pełna hermetyzacja tylnego przedziału Maszynowni dla ochrony przed kurzem Ruchomej kolumny i całej Osi.

Ekstrakcja mgły emulsyjnej

Elektrostatische Abluftfilter seitlich am CNC-Bearbeitungszentrum angebracht zur Emulsionsnebelabsaugung.

Filtr powietrza odlotowego LTA 3001 (prawy)

Elektrostatyczny filtr powietrza odlotowego LTA (1200 m³/h) zawierający mechaniczny filtr dodatkowy i filtr elektrostatyczny. Montowany po prawej stronie pełnej obudowy.

Kontrola procesu z oknem obrotowym

Prozesskontrolle am 5-Achs-Bearbeitungszentrum ACURA mit Drehfenster. Schiebetür ausgerüstet mit Drehfenster.

Okno obrotowe

Szyba drzwi przesuwnych wyposażona jest w obrotowe okno.

Średnica: 232 mm (pole widzenia).

Prasa do wiórów

Die Spänepresse schließt direkt am Späneförderer des HEDELIUS Bearbeitungszentrums an. Die bei der Bearbeitung anfallenden Späne werden gepresst und aus dem Reststoff wird so ein Wertstoff. So werden Platz und zusätzlich Entsorgungskosten gespart.

Prasa do wiórów

Prasa do wiórów oddziela wióry od środków chłodząco-smarujących i spręża je do postaci czystych, łatwych w obróbce brykietów. Przykładowo, 300 litrów wiórów można sprasować w kilkadziesiąt brykietów. Odpowiada to zmniejszeniu objętości o około 80%.

Jeszcze większa wydajność dzięki Wysokociśnieniowej instalacji chłodzącej.

Znaczny wzrost wydajności uzyskuje się dzięki zastosowaniu Wysokociśnieniowej instalacji chłodzącej. W tym procesie chłodziwo jest podawane przez wrzeciono robocze bezpośrednio na krawędzie skrawające narzędzia. Oddzielna instalacja środka chłodzącego z filtrem taśmowym z pochyłym łożem wraz z automatycznym podawaniem papieru i monitorowaniem poziomu napełnienia do obróbki stali, żeliwa szarego i aluminium. Drobne Wióry mogą być wcześniej odfiltrowane za pomocą filtra wstępnego. Filtr bliźniaczy jest zintegrowany na powrocie chłodziwa w celu ochrony uszczelnienia obrotowego. Przetwornica częstotliwości umożliwia bezstopniową regulację ciśnienia w programie Koniec programu.

Znaczący wzrost wydajności.

HEDELIUS Hochdruck-Kühlmittelanlage SKM500

Instalacja filtrująca z filtrem sitowym 500 l

Zbiornik czysty na zawartość: 500 Liter

Wydajność pompy: 25 bar, 20 l/min

Oddzielna instalacja środka chłodzącego z wyjmowanym wkładem filtrującym z blachy stalowej.

HEDELIUS Hochdruck-Kühlmittelanlage SKM900

System filtrów taśmowych z nachylonym złożem 900 l

Zbiornik czysty na zawartość: 900 Liter

Wydajność pompy: 25/50/75 bar, 20 l/min

Oddzielny system chłodzenia filtra taśmowego z pochyłym złożem, w tym automatyczne podawanie papieru, monitoring poziomu napełnienia i filtr wstępny z sita stalowego nad włókniną filtracyjną do oddzielania wiórów aluminiowych i plastikowych.

HEDELIUS Hochdruck-Kühlmittelanlage SKM1400

System filtrów taśmowych z nachylonym złożem 1400 l

Zbiornik czysty na zawartość: 1400 Liter

Wydajność pompy: 25/50/75 bar, 20 l/min

Niestandardowe rozszerzenia

Dostępne są liczne opcje rozszerzające spektrum wydajności instalacji środka chłodzącego, np.:

+ Zanurzeniowa jednostka chłodząco-grzewcza

+ Odpieniacz oleju

+ Skrobak taśmowy do usuwania wiórów

+ Refraktometr cyfrowy

+ Pompa zwiększająca ciśnienie 50/75 barów.

Zmierz i sprawdź.

Z sondami dotykowymi i laserem.

Czujniki pomiarowe narzędzi, czujniki pomiarowe narzędzi i lasery narzędziowe mogą być wykorzystywane do różnych zastosowań, takich jak pomiary przygotowawcze, regulacyjne lub monitorowanie. Podczas pomiarów przygotowawczych określane są wymiary przedmiotu obrabianego, błędy kątowe lub błędy mocowania. Podczas gdy pomiar kontrolny automatycznie reaguje na problemy materiałowe, odchylenia procesowe związane z systemem i nieplanowane zdarzenia w celu zapewnienia jak najbardziej udanego przebiegu procesu, pomiar monitorujący rejestruje wynik obróbki.

Czujnik pomiarowy na podczerwień

3D Infrarot Messtaster eingesetzt in CNC-Bearbeitungszentrum. Durch schaltenden 3D Taststift, Sendeeinheit und Batteriebetrieb ermöglicht er eine hohe Präzision.

Czujnik pomiarowy na podczerwień

Przełączający trzpień stykowy 3D, w komplecie z modułem nadawczym, baterią i pudełkiem do przechowywania.

Toolsetter

Kabelloses 2D-Tastsystem zur Vermessung und Überprüfung der Werkzeuge. Montiert an der Dreh-Schwenktischeinheit.

Zestaw narzędzi

An der Dreh-Schwenktischeinheit montiertes, kabelloses 2D-Tastsystem zur Vermessung und Überprüfung der Werkzeuge.

Układ kontroli lasera

Laser-Werkzeugkontrollsystem montiert an den Dreh-Schwenktisch. Berührungslose Werkzeugvermessung und -Brucherkennung. Smart-Dock-Anschlussfläche, Reinigungsdüse HPC und Standard Messzyklen inkludiert.

Układ kontroli lasera

Laserowy system kontroli narzędzi Blum LC50 260 zamontowany na Stole obrotowo-przechylnym do bezdotykowego pomiaru i wykrywania pęknięcia narzędzia, w tym Powierzchnia przyłączeniowa Smart Dock, Dysza czyszcząca HPC i Standardowe cykle pomiarowe.

Kontrola pęknięcia wiertła

Bohrerbruchkontrolle durch Tastelement, das beim Werkzeugwechsel auf Bohrerbruch prüft.

Kontrola pęknięcia wiertła

Element przyciskowy sprawdza, czy wiertło nie jest otwarte podczas zmiany narzędzia (ok. 2 sekundy).

Centrum obróbkowe ze stołem obrotowo-przechylnym: ACURA 65 EL.

Twoje zalety z ACURA 65 EL

Porównanie maszyn.

Galeria.

Podstawa Precyzji.

Wybierz swój system sterowania CNC.

Wrzeciona silnika chłodzone cieczą z precyzyjną chłodnicą.

Automatyzuj swoje centrum obróbkowe.

Automatyzuj swoje centrum obróbkowe.

Ile Narzędzi potrzebujesz?

Maksymalizacja niezawodności procesu.

Zoptymalizowana technologia czyszczenia i usuwania wiórów.

Płukanie wiórów

Obudowa przeciwpyłowa

Ekstrakcja mgły emulsyjnej

Kontrola procesu z oknem obrotowym

Prasa do wiórów

Jeszcze większa wydajność dzięki Wysokociśnieniowej instalacji chłodzącej.

Zmierz i sprawdź.

Z sondami dotykowymi i laserem.

Czujnik pomiarowy na podczerwień

Toolsetter

Układ kontroli lasera

Kontrola pęknięcia wiertła

To Twoje nowe centrum obróbkowe CNC wyprodukowane w Niemczech.

ACURA 65 EL

Sterowanie CNC

Wrzeciono

Rozwiązania automatyczne dla palet

Automatyzacja obrabianych przedmiotów

Magazyn narzędzi

Akcesoria do czyszczenia

Instalacja środka chłodzącego

Systemy pomiarowe i sondy dotykowe
