• Több szerszám,
    kevesebb leállás.

    Előnyt szerezni a szerszámautomatizálással:

    + A szerszámkapacitás bővítése

    + A keresési és beállítási idők csökkentése

    + A gép rendelkezésre állásának növelése

    Fedezze fel az előnyöket

CNC-szerszámautomatizálás a termelékenység, a folyamatbiztonság és az orsó üzemidejének növelése érdekében.

A változatok számának növekedésével, a kisebb gyártási tételekkel és a gyártással szemben támasztott magasabb követelményekkel párhuzamosan egyre nagyobb jelentőségre tesz szert a jól átgondolt szerszámkezelés. Manapság nem a gépi kapacitás hiánya korlátozza sok vállalat termelékenységét, hanem a szerszámhiány, a hosszú átállási idők vagy a szerszámokkal kapcsolatos manuális folyamatok.

A szerszámautomatizálás megteremti a gazdaságos gyártás feltételeit: a szerszámok automatikusan rendelkezésre állnak, az átállási ráfordítások csökkennek, és a megmunkáló központok jelentősen jobban ki tudják aknázni potenciáljukat. Függetlenül attól, hogy a gyártás manuális vagy automatizált módon történik.

Fedezze fel a méretváltozatokat
Fedezze fel a megtakarítási lehetőségeket
Időpont egyeztetés

Ha hiányoznak a szerszámok, a gép leáll.

Számos gyártóvállalat fektet be modern megmunkáló központokba és automatizálási rendszerekbe. Ennek ellenére a leállások gyakran egy teljesen más területen jelentkeznek: a szerszámkezelés terén. A tipikus kihívások a következők:

// Korlátozott szerszámkapacitás

Nem minden szükséges szerszám fér el a gépi szerszámtárban.

// Magas beállítási költségek

A szerszámokat rendszeresen meg kell keresni, előkészíteni és kézzel cserélni.

// Biztonságtalan éjszakai gyártás

A hiányzó vagy elhasználódott szerszámok miatt a felügyelet nélküli üzemelés leáll.

// Szerszámkopás

A szennyezett szerszámtartók és a szerszámok elhanyagolt karbantartása rontja a folyamatbiztonságot.

// Magas szervezési ráfordítás

A szerszámadatokat, az élettartamokat és a tárolási helyeket manuálisan kell kezelni.

A szerszámautomatizálás a szerszámkezelést automatizált folyamattá teszi.

A szerszámautomatizálás nem csupán bővíti a megmunkáló központ szerszámkapacitását. Hanem a teljes szerszámáramlást is szervezi: a rendelkezésre állástól kezdve az automatikus szerszámcserén át egészen a testvérszerszámok és a szerszámadatok kezeléséig.

Így mindig a megfelelő szerszámok állnak rendelkezésre. Csökkennek a keresési idők, a kézi szerszámcserék és a nem tervezett gépleállások. Ennek eredményeként rövidebbek a beállítási idők, nagyobb a folyamatbiztonság és jelentősen nő a produktív orsófutási idő.

Fedezze fel a méretváltozatokat

A maximális orsó üzemidő az összes alkatrész együttműködésének eredménye.

A produktív gyártás nem a szerszámtárnál kezdődik, és nem a megmunkáló központnál ér véget. Csak akkor jönnek létre stabil gyártási folyamatok, hosszú, felügyelet nélküli üzemidővel, ha a gép, a szerszámautomatizálás, a CNC-automatizálás, valamint a folyamatbiztonsági megoldások optimálisan együttműködnek egymással. A HEDELIUS ezért nem az egyes termékeket, hanem a teljes gyártási rendszert veszi figyelembe. Minden alkatrészt egymáshoz igazítunk, hogy a szerszámok bármikor rendelkezésre álljanak, a folyamatok reprodukálhatóan zajlódjanak, és a megmunkáló központok teljes teljesítményüket kihasználhassák.

Fedezze fel az automatizálási megoldásokat
Tartozékok és opciók megtekintése
placeholder
placeholder
placeholder

A szerszámautomatizálásnak köszönhetően biztosítsa az előnyöket.

A szerszámautomatizálás a mindennapi gyártási folyamatokban nyújtja a legnagyobb hasznot. A további szerszámkapacitások, az automatizált szerszámcsere és az intelligens szerszámkezelés biztosítják a folyamatok stabilitását, csökkentik a kézi beavatkozások számát, és megteremtik a gazdaságos és megbízható gyártás alapjait.

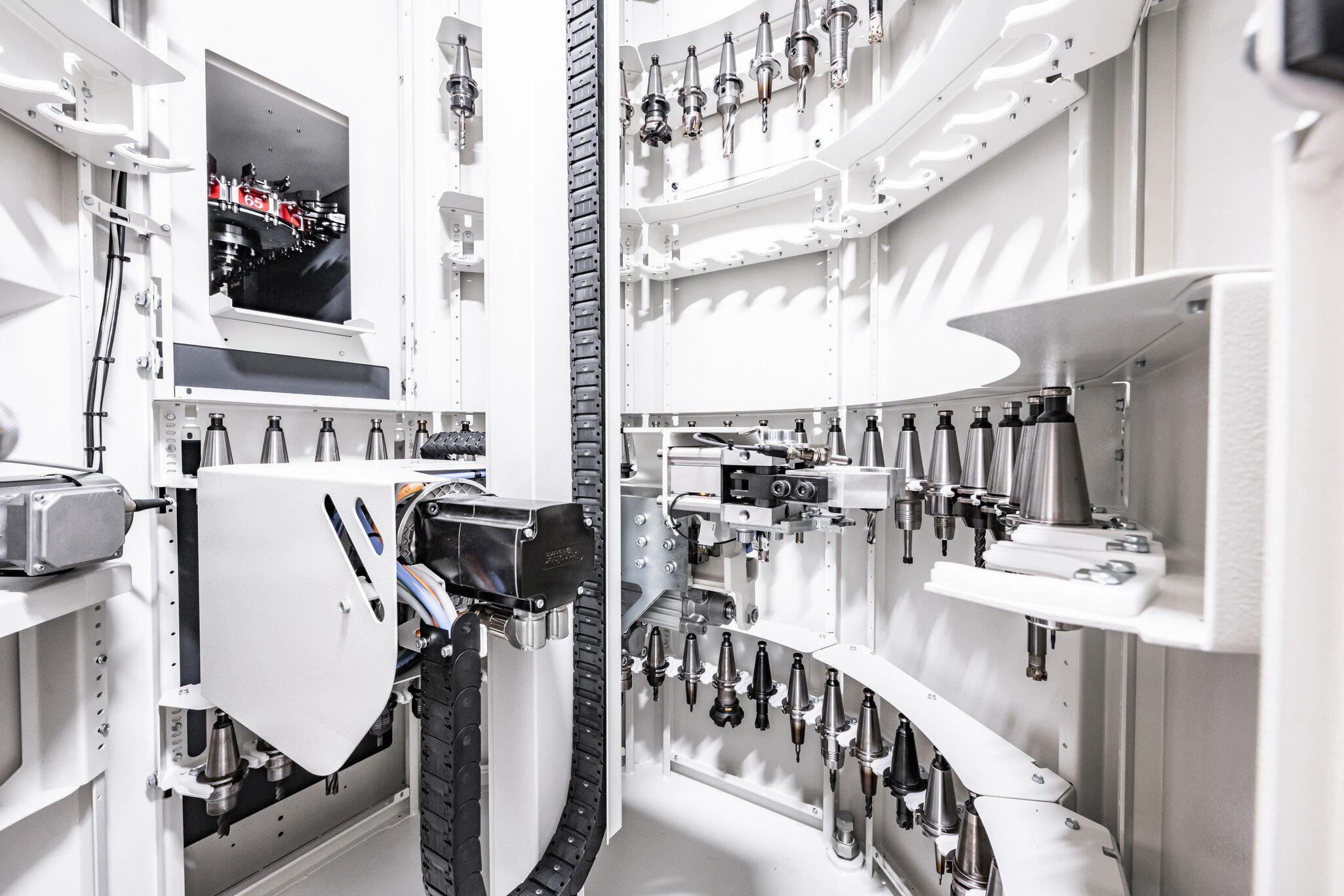

  • A szerszámcsere automatikus, nem kézi

    Egy szervovezérelt szerszámfogó néhány másodperc alatt elvégzi az automatikus váltást a STANDBY-tár és a géptár között. Így nincs szükség az időigényes kézi szerszámcserére, és a gép hosszabb ideig marad termelékeny.

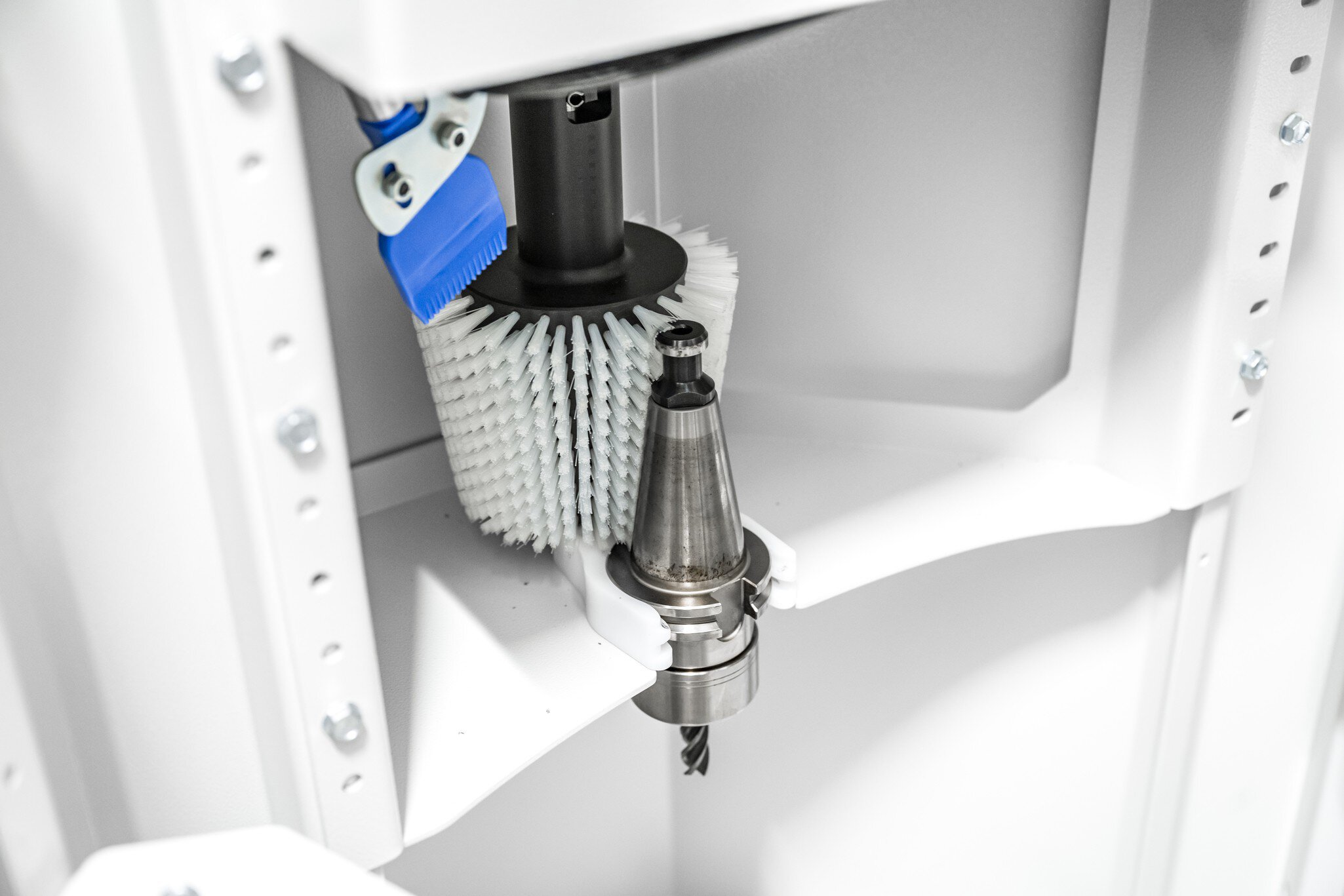

  • Beépített szerszámápolás

    Minden szerszámot a használat után automatikusan megtisztítanak, mielőtt újra raktárba kerülne. A beépített kúpos tisztítóállomás megbízhatóan eltávolítja a szennyeződéseket, és tartósan biztosítja a precíz szerszámcserét, valamint a kiváló minőségű szerszámtartók hosszú élettartamát.

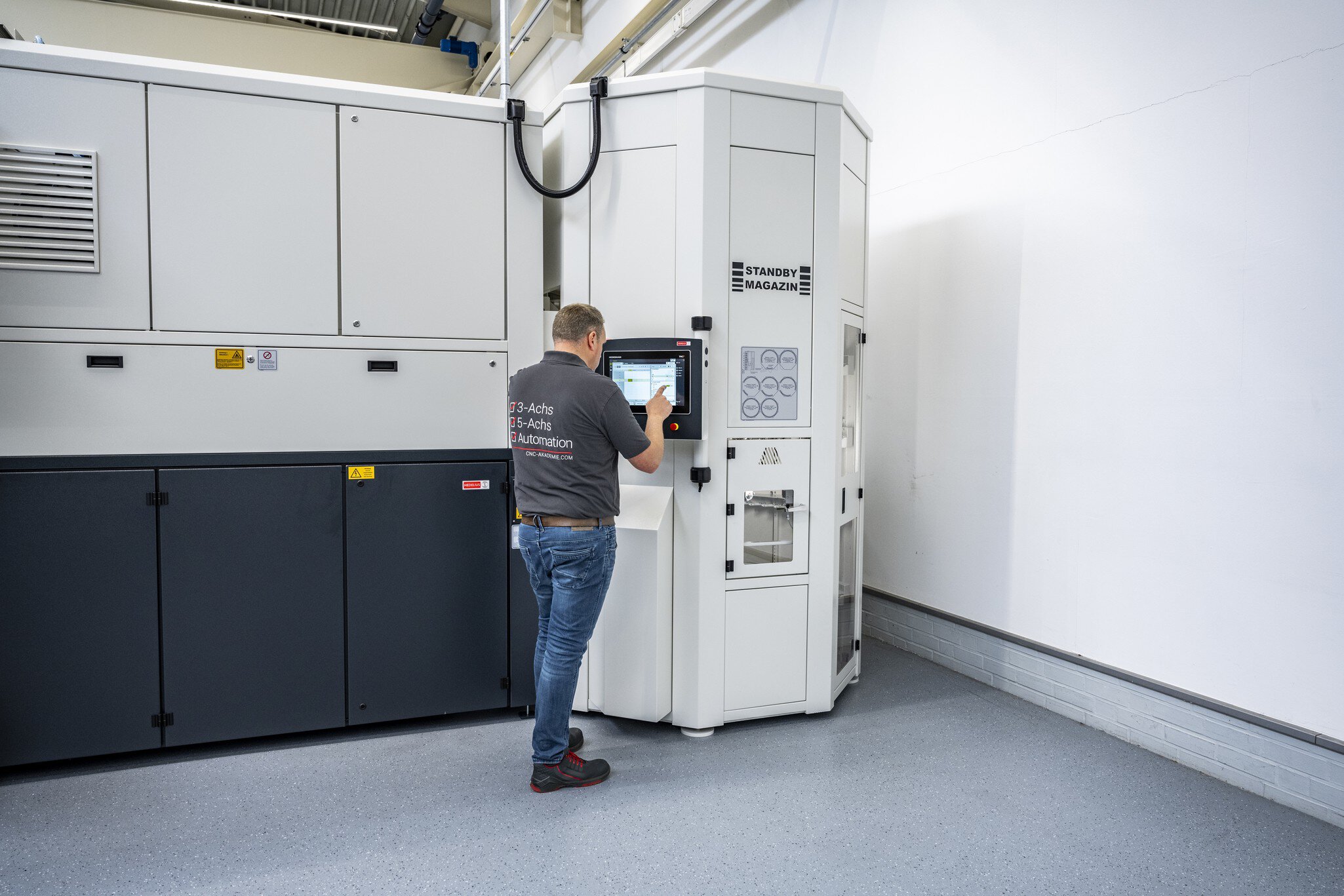

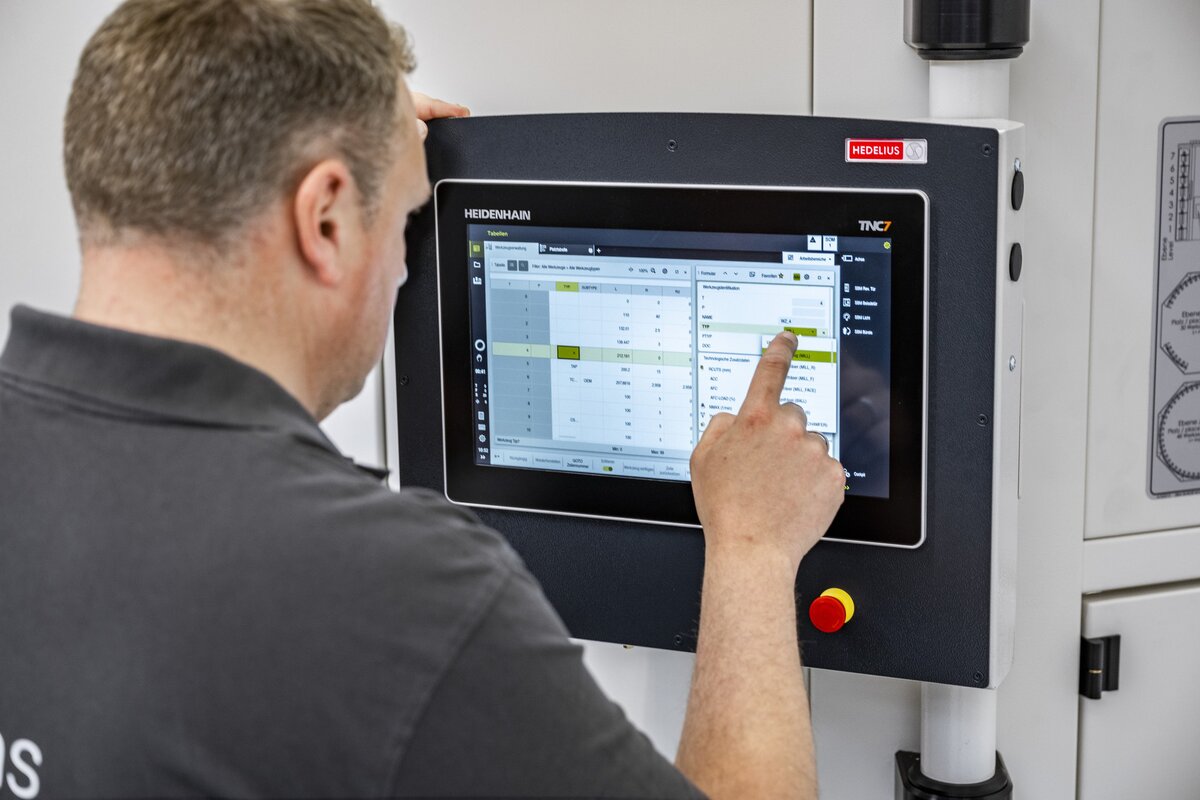

  • Intuitív kezelés

    A forgatható érintőképernyős vezérlőpanel lehetővé teszi az összes szerszám kényelmes kezelését. A szerszámadatok, a tárhely-foglaltság és a csereműveletek egyszerűen és áttekinthetően vezérelhetők.

  • Szerszámkódolás kézi adatbevitel nélkül

    Opcionálisan a STANDBY magazin felszerelhető a Balluff szerszámkódolási rendszerével. A szerszámadatok automatikusan felismerésre kerülnek, átvételre kerülnek és frissülnek. Nincs szükség kézi bevitelre, így elkerülhetők a bevitelből adódó hibák, és a szerszámadatok mindig naprakészek maradnak.

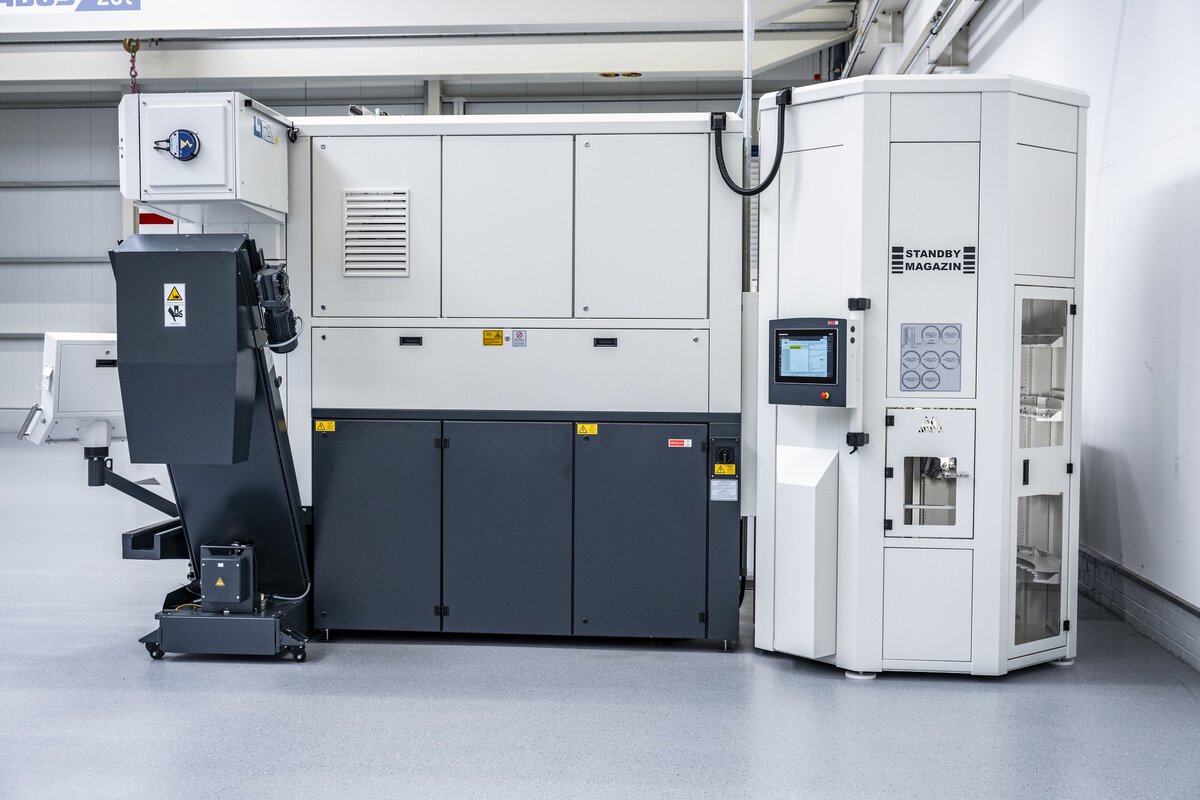

  • Helytakarékos szerszámautomatizálás

    A STANDBY szerszámtárolót a megmunkáló központ mögött helyezik el. A STANDBY tároló – amelynek magassága mindössze 2810 mm, alapfelülete pedig 1340 mm átmérőjű – a legmagasabb termelékenységet biztosítja minimális helyigény mellett.

Három lépésben a szerszámautomatizáláshoz.

1. lépés: A
szerszámigény elemzése


2. lépés:
Szerszámkoncepció kidolgozása


3. lépés: A
folyamatbiztonság növelése


Megvizsgáljuk a szerszámállományát, a szükséges szerszámok számát, a beállítási folyamatokat és a jövőbeli követelményeket. Így megalapozott alapot teremtünk a megfelelő szerszámautomatizáláshoz.

Közösen meghatározzuk a szerszámtár, a szerszámkapacitás, a testvérszerszámok és egyéb folyamatbiztonsági megoldások optimális kombinációját – az Ön gyártási igényeinek megfelelően.

A szerszámautomatizálás, a megmunkáló központ és a kiegészítők optimálisan összehangolódnak egymással. Így reprodukálható gyártási folyamatok jönnek létre, rövid beállítási időkkel, magas szerszám- és maximális gépi rendelkezésre állással.

Tegye meg most az első lépést!

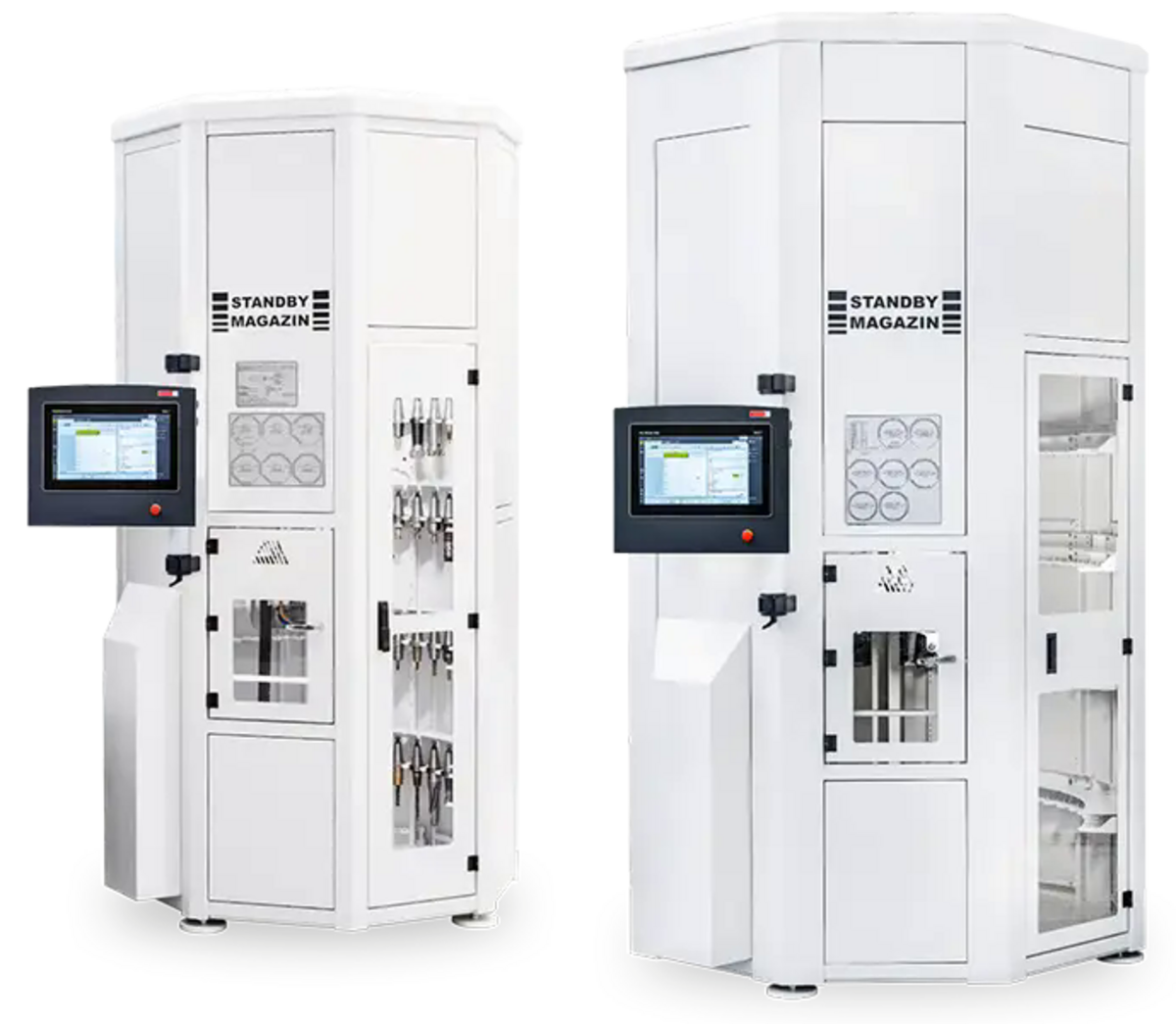

A gyártási tevékenységéhez leginkább megfelelő STANDBY magazin.

Minden gyártási folyamat eltérő követelményeket támaszt a szerszámkapacitás és a helyigény tekintetében. Ezért a HEDELIUS különböző STANDBY szerszámtár-változatokat kínál. A különösen kompakt kivitelektől kezdve a maximális szerszámkapacitással és beépített kúptisztító állomással rendelkező megoldásokig. Így pontosan olyan szerszámautomatizálást kap, amely illeszkedik a megmunkáló központjához, a szerszámállományához és a rendelkezésre álló helyhez.

placeholder
placeholder
HEDELIUS STANDBY tár akár 264 további szerszámhoz HEDELIUS CNC megmunkálóközpontokhoz
STANDBY Magazin SBM 152

Szerszámtartó: SK 50 / BT 50 / HSK A100
Kapacitás: 152
Szerszámhossz: 400 mm
Bázisfelület: 1660 x 1660 mm

A STANDBY tár egy szekrényes tár, amely legfeljebb 152 szerszám számára van kialakítva a megmunkálóközpont mögött. A beépített kúptisztító állomás forgó tisztítókefével, keringtető olajköd-fúvócsővel és 3 tisztítóprogrammal biztosítja a szerszámok tartós ápolását.

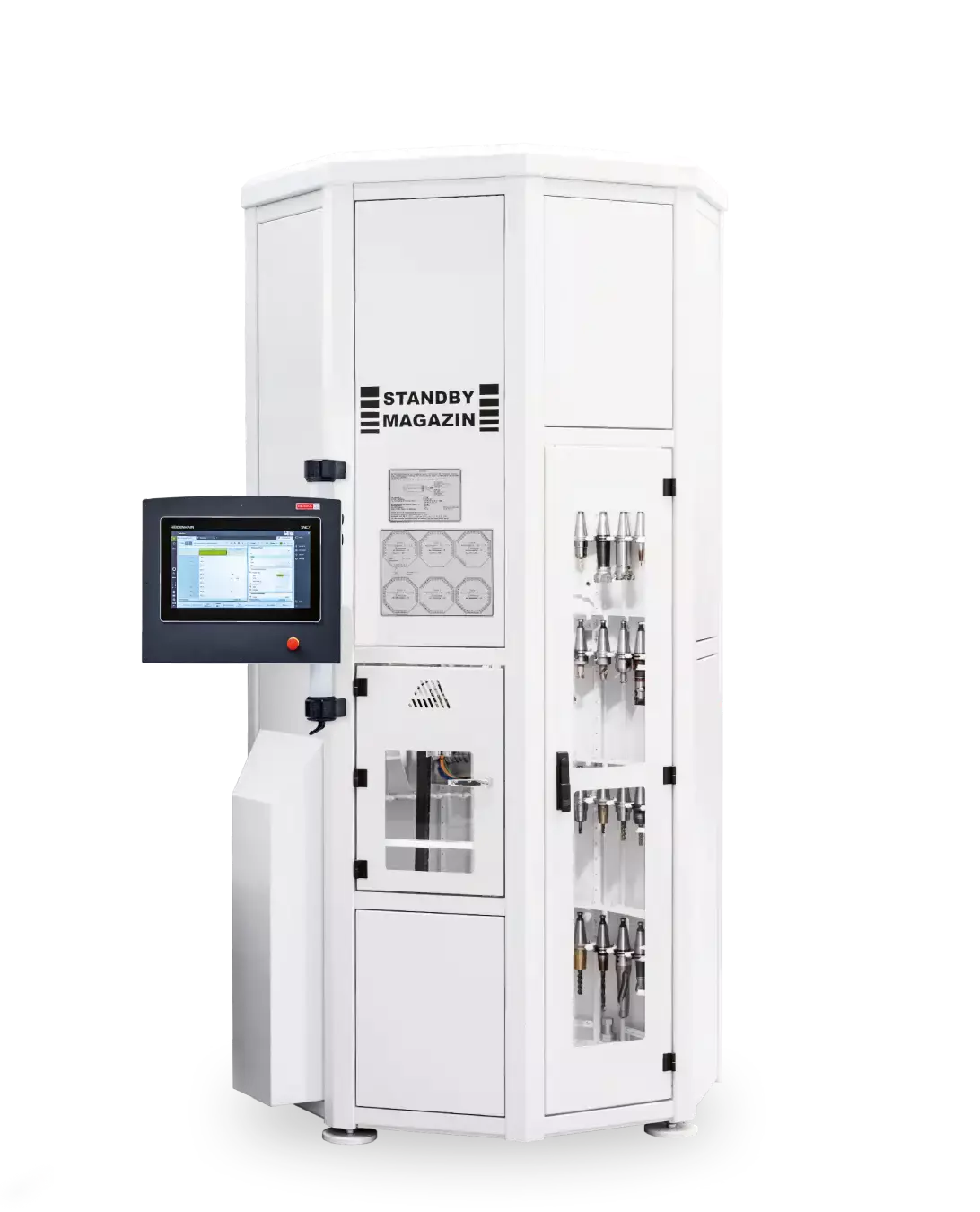

HEDELIUS STANDBY tár akár 180 további szerszámhoz HEDELIUS CNC megmunkálóközpontokhoz
STANDBY magazin SBM 180

Szerszámtartó: SK 40 / BT 40 / HSK A638
Kapacitás: 180
Szerszámhossz: 330 mm
Alapterület: 1340 x 1340 mm

A STANDBY tár egy szekrényes tár, amely akár 180 szerszám számára is alkalmas, és a megmunkálóközpont mögött kerül elhelyezésre. A beépített kúptisztító állomás forgó tisztítókefével, keringtető olajköd lefúvó fúvókával és 3 tisztítóprogrammal biztosítja a szerszámok tartós ápolását.

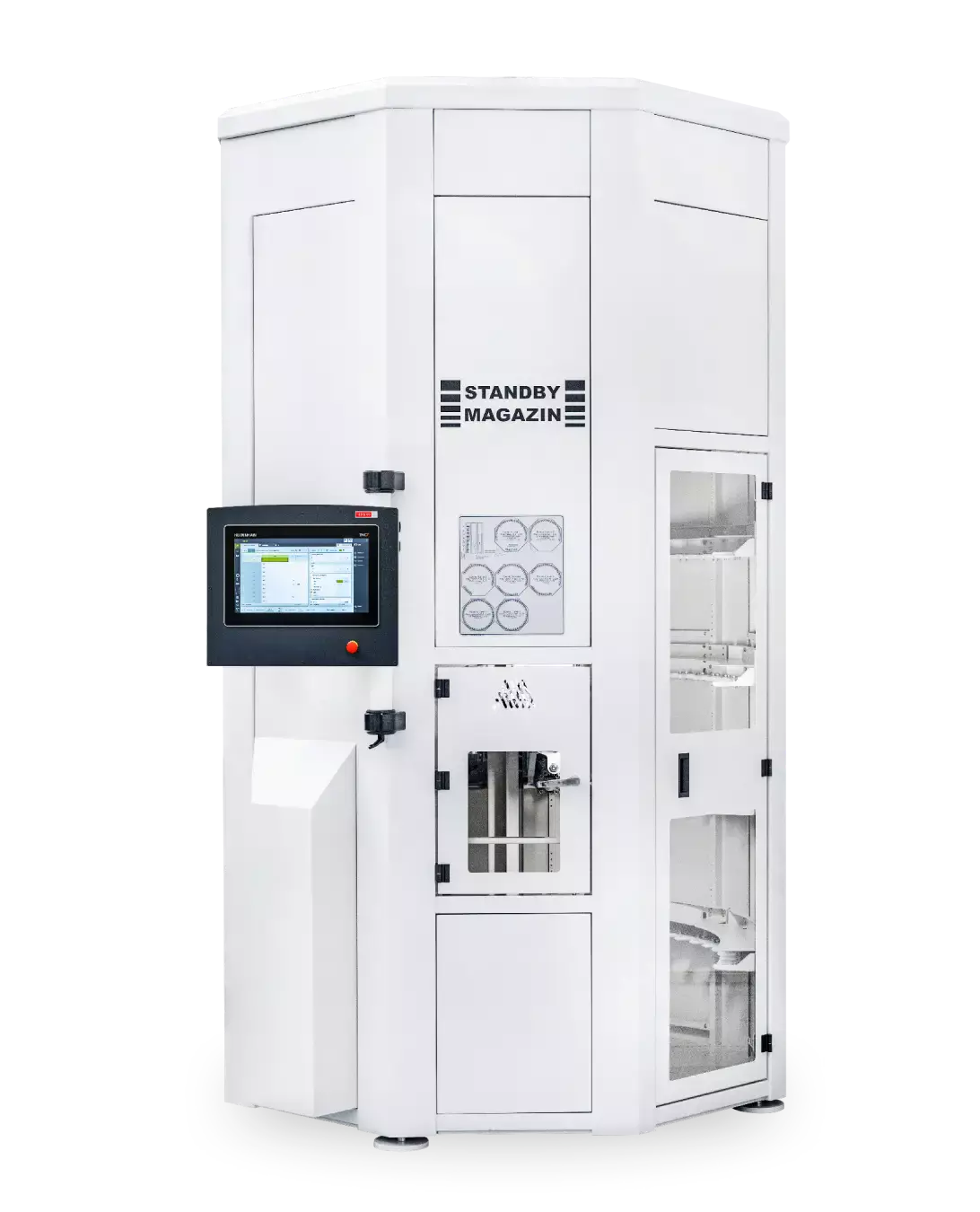

HEDELIUS STANDBY tár akár 264 további szerszámhoz HEDELIUS CNC megmunkálóközpontokhoz
STANDBY Magazin SBM 264

Szerszámtartó: SK 40 / BT 40 / HSK A63
Kapacitás: 264
Szerszámhossz: 330 mm
Bázisterület: 1660 x 1660 mm

Az SBM 264 szekrénytároló akár 264 kiegészítő szerszám számára is alkalmas. A beépített kúptisztító állomás tartós szerszámápolásról gondoskodik.

Hosszabb orsófutási idő a kevesebb beállítási munkával.

Az alábbi számítási példa bemutatja, hogy a STANDBY szerszámtár használatával hogyan csökkenthetők jelentősen az éves átállási költségek. Mivel a STANDBY szerszámtár a gép üzemidején kívül is feltölthető, a megmunkáló központ leállási ideje jelentősen lerövidül. Az így megspórolt idő a produktív megmunkálásra fordítható, és ezáltal növeli az orsó üzemidejét. A bemutatott példában naponta négy átállítási műveletet hajtanak végre. Átlagosan 14 új szerszám betöltése szükséges átállítási műveletenként, így a napi szerszámigény összesen 56 szerszám.

Eredmény: A STANDBY szerszámtár alkalmazásával ebben a példában évente 20 330 € átállítási költséget lehet megtakarítani.

Példaszámítás






Kézi






STANDBY tár






Szerszámonkénti beállítási idő


Napi beállítási
idő 56 szerszám esetén


Éves
beállítási idő 250 munkanap esetén


Éves beállítási
költség 95 € óradíj mellett



75 másodperc



70 perc



291 óra



27 645 €



20 másodperc



18,5 perc



77 óra



7 315 €


Gyakori kérdések a szerszámautomatizálásról.

Mely gyártási folyamatok esetében érdemes a szerszámok automatizálását alkalmazni?

A szerszámautomatizálás minden olyan esetben megéri, ahol rendszeresen át kell állítani a szerszámokat, kiterjedt szerszámkészletekre van szükség, vagy a gépek a hiányzó szerszámok miatt leállnak. Különösen nagy változatosság, gyakran változó megrendelések vagy hosszú megmunkálási idők esetén járul hozzá az átállási idők csökkentéséhez és a folyamatbiztonság növeléséhez.

Mikor érdemes kiegészítő szerszámtárat használni?

Egy kiegészítő szerszámtár akkor célszerű, ha a gép szerszámtárának kapacitása már nem elegendő. Ez például akkor fordul elő, ha sokféle szerszámra, párszerszámra vagy speciális szerszámra van szükség, és gyakran kell kézzel átállítani a gépet.

Utólag felszerelhető-e a STANDBY magazin?

Igen. A STANDBY magazin számos HEDELIUS megmunkáló központba utólag is beépíthető. Hogy melyik kivitel lehetséges, az az adott géptől és annak felszereltségétől függ.

Welche Rolle spielen Schwesterwerkzeuge für die Prozesssicherheit?

Schwesterwerkzeuge sind ein zentraler Baustein einer prozesssicheren Fertigung. Erreicht ein Werkzeug seine Verschleißgrenze, übernimmt automatisch ein baugleiches Werkzeug. Dadurch lassen sich ungeplante Maschinenstillstände vermeiden und lange Bearbeitungsprogramme sowie mannlose Laufzeiten zuverlässig absichern.

Melyek a STANDBY magazin különböző kiadásai?

A megmunkáló központtól függően különböző konfigurációk állnak rendelkezésre. A HEDELIUS olyan raktárváltozatokat kínál, amelyek legfeljebb 264 további szerszámhelyet tartalmaznak, így a szerszámkapacitás optimálisan igazítható az adott gyártás igényeihez.

Hogyan segíti elő a szerszámautomatizálás a későbbi automatizálást?

Egy automatizált rendszer csak annyira megbízható, amennyire megbízható a szerszámellátása. Ha a szerszámkapacitás vagy az élettartam nem elegendő, az automatizálás leáll, még akkor is, ha rendelkezésre állnak a munkadarabok vagy a raklapok. A szerszámautomatizálás ezért megteremti azokat a feltételeket, amelyek mellett az automatizált gyártási folyamatok teljes potenciáljukat ki tudják aknázni.

Érdemes-e egy kiegészítő szerszámtárat beszerelni automatizálás nélkül is?

Igen. Már kézi üzemmódban is egy kiegészítő szerszámtár jelentősen csökkenti az átállási időt. A kiterjedt szerszámkészletek tartósan a gépben maradnak, a szerszámokat ritkábban kell cserélni, és a megmunkáló központok gyorsabban állnak újra rendelkezésre a gyártáshoz. Ugyanakkor a szerszámautomatizálás megteremti az alapot a későbbi automatizálási lépésekhez.

Mi korlátozza gyakrabban a termelékenységet – a gép vagy a szerszámkezelés?

Számos gyártási folyamatban nem maga a megmunkálás jelenti a szűk keresztmetszetet, hanem a szerszámok kezelése. A korlátozott tárolóhelyek, a gyakori szerszámcserék és a hiányzó kiegészítő szerszámok felesleges leállásokat okoznak. A szerszámautomatizálás csökkenti ezeket a szervezési terheket, és biztosítja, hogy a gép jobban ki tudja aknázni teljesítménybeli potenciálját.

Fedezzük fel együtt gyártási tevékenységének rejtett lehetőségeit!

Szeretné megtudni, hogyan csökkenthetők az előkészítési idők, növelhető a folyamatbiztonság és hogyan lehet jobban kihasználni a meglévő gépi kapacitásokat? Együtt elemezzük gyártási folyamatait, és megmutatjuk Önnek, hogy a szerszámautomatizálás és a HEDELIUS egyéb megoldásai hogyan emelhetik termelékenységét egy új szintre. Egyszerűen töltse ki az alábbi kapcsolatfelvételi űrlapot, és szakértőink hamarosan felveszik Önnel a kapcsolatot.
