Megmunkálóközpont forgó/döntőasztallal: ACURA 65 EL

Az ACURA 65 EL lehetővé teszi a gyártótól független gyártásautomatizálást egy raklapkezelő rendszer vagy egy robot segítségével a gép bal oldaláról. Ez lehetővé teszi a személyzet nélküli automatizált termelést. Az 5 tengelyes megmunkálóközpont ajtaja teljesen hozzáférhető marad az egyes alkatrészek kézi gyártásához.

Az Ön előnyei a ACURA 65 EL

Automatizálás raklapkezelő rendszerrel vagy robottal
Betöltés a gép bal oldaláról
Előkészített automatizálási interfész
Oldalsó rakodónyílás kb. 900 mm-es nyílásmagassággal
Alkalmas számos raklapkezelő rendszerhez vagy robotrendszerhez
Pneumatikusan működtetett rozsdamentes acél rakodóajtó a munkaterület bal oldalán
4-szeres forgó átvitel a gépasztalban lévő pneumatikához a nullpontos szorítóelemek vagy a motoros szorítók működtetéséhez

Egyeztessen konzultációt

HEDELIUS 5-Achs-Bearbeitungszentrum ACURA 65 EL

A gépek összehasonlítása.

Itt jön létre a gépösszehasonlítás: Adjon hozzá további gépeket a teljesítményparaméterek összehasonlításához.


	ACURA 65 EL	Gép hozzáadása	Gép hozzáadása
	Keresztirányú útvonalak (X/Y/Z)
Keresztirányú útvonalak (X/Y/Z)	700 x 650 x 600 mm	-	-
	Forgatható tartomány
Forgatható tartomány	+30° – -115°	-	-
	Teljesítmény
Teljesítmény	22 / 29 / 50 / 35 / 30 kW	-	-
	Sebességtartomány
Sebességtartomány	14000 / 15000 / 18000 / 22000 min^-1	-	-
	Szerszámtartó
Szerszámtartó	SK 40, BT 40, HSK A63	-	-
	Kapacitás
Kapacitás	65 / 90 / 135 / 180 / 245 / 329	-	-
	Méretek forgatható forgóasztal
Méretek forgatható forgóasztal	Ø 650x540 mm	-	-
	Max. terhelés forgó forgóasztal
Max. terhelés forgó forgóasztal	500 kg	-	-
	Interferencia kör átmérője
Interferencia kör átmérője	Ø 700 mm	-	-

Galéria.

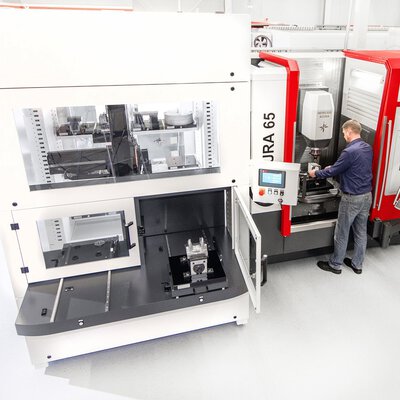

Seitliche Beladung des 5-Achs-Bearbeitungszentrums ACURA 65 EL durch einen Roboterarm. Automatisierte Beladung.

5-Achs-Bearbeitungszentrum ACURA 65 EL mit beidseitiger Klemmung des Dreh-Schwenktisches. Aufgespannt ist ein Werkstück.

Innenansicht der EROWA-Automation angeschlossen an das 5-Achs-Bearbeitungszentrum ACURA 65.

Werkstück eingespannt auf dem Dreh-Schwenktisch des 5-Achs-Bearbeitungszentrums ACURA 65 EL.

Prüfung der Wiederholgenauigkeit durch Vermessung des Werkstückes, das auf dem Dreh-Schwenktisch des 5-Achs-Bearbeitungszentrums ACURA 65 EL eingespannt ist.

Automatisierung des 5-Achs-Bearbeitungszentrums ACURA 65 EL durch seitliche Anbindung des EROWA Roboters.

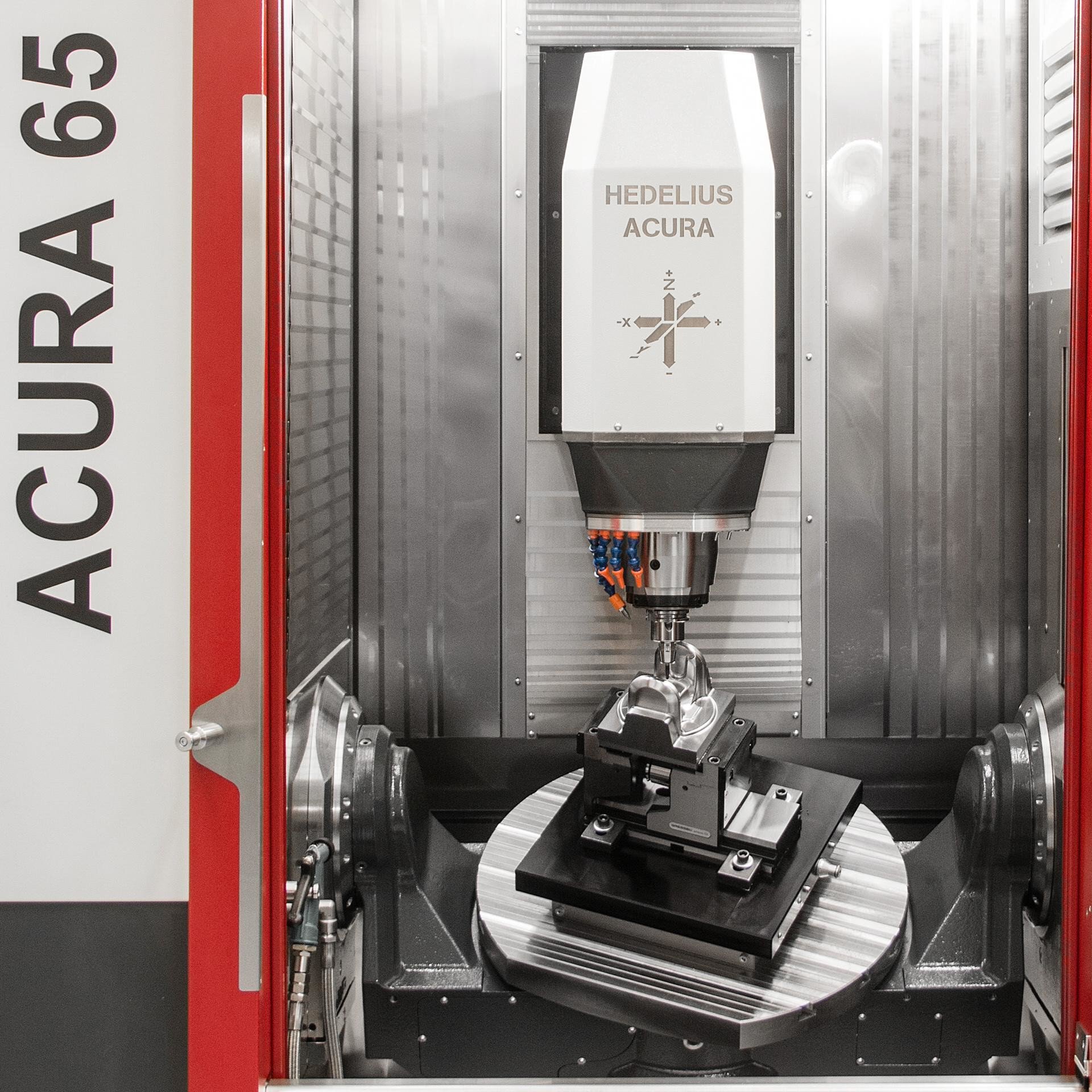

Arbeitsraum des 5-Achs-Bearbeitungszentrums ACURA 65 EL mit Dreh-Schwenktisch. Palette auf dem Tisch aufgesetzt für Palettenautomation.

Bearbeitung eines Werkstückes, das auf dem Dreh-Schwenktisch des 5-Achs-Bearbeitungszentrums ACURA 65 EL eingespannt ist.

Detailaufnahme des Arbeitsraumes des 5-Achs-Bearbeitungszentrums ACURA 65 EL mit Roboterarm der Palettenautomation. Wechsel der Palette auf dem Nullpunktspannsystem.

5-Achs-Bearbeitungszentrum mit Automationslösung BMO platinum. Automatische Türöffnung der ACURA 65 EL zur frontalen Beladung.

Automation des 5-Achs-Bearbeitungszentrums ACURA 65 EL durch Palettenspeicher. Palettenwechsel durch seitlich angebundene Automationslösung.

Dreh-Schwenktisch des 5-Achs-Bearbeitungszentrums ACURA 65 EL in geschwenkter Position. Vertikale Bearbeitung.

Automationslösung BMO platinum am 5-Achs-Bearbeitungszentrum ACURA 65 EL für Werkstückautomation.

5-Achs-Bearbeitungszentrum mit seitlich angeschlossener Automationslösung Indumatik für Palettenautomation zur effizienten Fertigung.

HEDELIUS 5-Achs-Bearbeitungszentrum ACURA 65 EL an Werkstückautomation BMO Platinum 50

Automationslösung Indumatik light seitlich an das 5-Achs-Bearbeitungszentrum ACURA 65 EL angeschlossen. Palettenautomation für effizientere Fertigung.

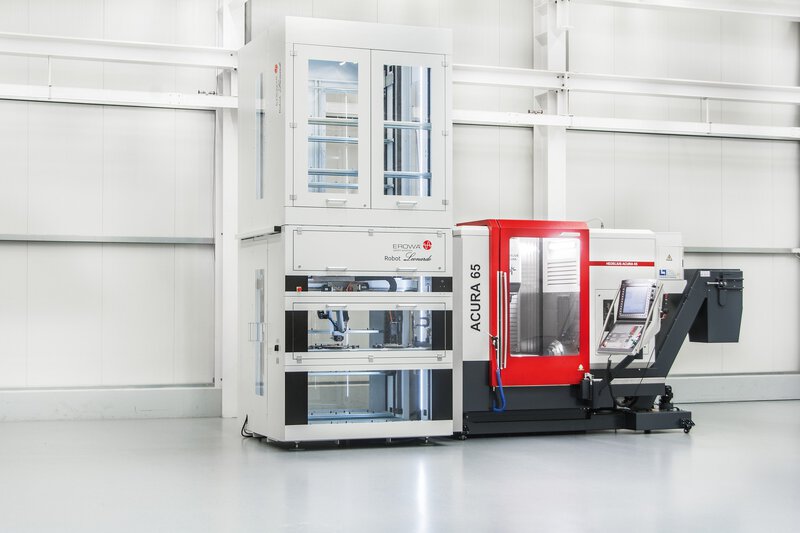

Automationslösung EROWA Robot Leonardo seitlich an das 5-Achs-Bearbeitungszentrum ACURA 65 EL angeschlossen. Palettenautomation zur effizienten Fertigung.

A precizitás alapja.

Számos tényező játszik szerepet egy bizonyos munkadarab pontosságának elérésében. Először is ott vannak maguk a gépek. A tervezés, az alkatrészek és a szoftverek mind hatással vannak a megmunkálási eredményre. Ugyanakkor számos kísérő tényezőt is figyelembe kell venni, a gép elhelyezésétől kezdve a mérőberendezéseken, a befogóeszközökön és a szerszámokon át egészen a dolgozók képzettségéig.

A HEDELIUS megmunkálóközpontok pontossága

Universalbearbeitungszentrum HEDELIUS TILTENTA 7 mit konstant auskragender Y-Achse und resultierender Steifigkeit für hohe Präzision.

Kifinomult design.

A HEDELIUS a gép- és szerszámgyártás széleskörű alkalmazásaihoz tervezett univerzális megmunkálóközpontoknál a tervezés során nagy hangsúlyt fektet a stabilitásra és a pontosságra. Ennek a folyamatnak az eredménye a különleges HEDELIUS-konstrukció a folyamatosan konzolos Y-tengellyel és az ebből eredő nagy merevség és pontosság az Y- és Z-tengely teljes mozgástartományában.

Die kritischen Baugruppen wie Fahrständer, Betten und Dreh-Schwenktischeinheiten werden bei HEDELIUS inhouse gefertigt und vermessen. Dadurch haben wir nicht nur stets die Qualität im Blick, sondern erkennen im tagtäglichen Einsatz Möglichkeiten und Grenzen der modernen Zerspanung.

Házon belüli gyártás.

Az olyan kritikus részegységeket, mint a mozgó oszlopok, ágyak és forgó forgóasztal-egységek, a HEDELIUS házon belül gyártja és méri. Ennek eredményeképpen nemcsak a minőséget tartjuk folyamatosan szem előtt, hanem a modern megmunkálás lehetőségeit és korlátait is ismerjük a mindennapi használatban. Ezt a technológiai szakértelmet folyamatosan beépítjük termékeink fejlesztésébe és ügyfeleink tanácsadásába.

Kontrolle der Geradheit der Linearachsen mittels Laserinterferometer.

Vezetők és egyenesség.

A HEDELIUS német és svájci gyártók előre beállított görgős vezetőket használ. Az összeszerelés végén a lineáris tengelyek pozicionálási pontosságát, ismételhetőségét, egyenességét és holtjátékát végül lézerinterferométerrel ellenőrzik és dokumentálják. A lineáris tengelyek pozicionálási pontossága az ISO 230-2 szabvány szerint rendszeresen kevesebb, mint 6 µm.

3D Messtaster auf der HEDELIUS ACURA. Prüfung der Genauigkeit mit Reinshaw-Kreisformtest.

IT6 körkörös pontosság.

A Renishaw körkörösségi teszt a megmunkálóközpontok pontosságának vizsgálati módszereként honosodott meg. A mérés információt nyújt a két lineáris tengely közötti kölcsönhatásról és a körmozgás pontosságáról. A csúszásmentes görgős vezetők a közvetlen pályamérő rendszerekkel és a nagy szögpontossággal kombinálva lehetővé teszik az illesztések IT6 minőségben történő marását, ami csökkenti a gyártási időt és a szükséges orsószerszámok számát.

Laserbasiertes Messinstrument zur Sicherstellung von Winkligkeit und Parallelität. CNC Bearbeitungszentrum mit Winkelmessgeber in den Drehachsen.

Forgótengelyes mérőrendszerek.

A mérőrendszerek pontossága jelentősen befolyásolja a felületek és furatok szögeltségét és párhuzamosságát. A HEDELIUS a beépített forgácsolóasztalokban, a forgóorsó-meghajtásokban és a forgácsoló/forgóasztal-egységekben minden egyes forgástengely közepén közvetlen szögkódolókat használ. Opcióként lézer alapú szögkódolók ±1" felbontással mérik a forgótengelyek pozicionálási pontosságát, és a tengelyeket a maximális pozicionálási pontosság érdekében kalibrálják.

Verwendung direkter Längenmessgeräte zur Positionserfassung der Achsen.

Hosszú távú pontosság.

A HEDELIUS csak közvetlen lineáris kódolókat használ az X, Y és Z tengelyek pozíciójának mérésére. Ez azt jelenti, hogy a pozíciószabályozási hurok a teljes előtoló mechanizmust átfogja. Ezt nevezzük "zárt hurok" működésnek. A mechanika átviteli hibáit így az előtoló tengelyen lévő lineáris kódoló érzékeli, és a vezérlőelektronika korrigálja.

Spindelkühler an einem HEDELIUS Bearbeitungszentrum zur erhöhung der thermischen Stabilität bei der Bearbeitung.

Hőmérséklet-kompenzáció.

A HEDELIUS megmunkálóközpontjait orsóhűtőkkel szereli fel a maróorsóban keletkező hő elvezetésére. A hűtőrendszer már alapfelszereltségként megnövelt hőstabilitást ér el. Mivel azonban az orsóhűtés nem képes az összes hőt elvezetni, a HEDELIUS opcionálisan hőmérséklet-érzékelőket szerel fel az orsóra, a mozgóoszlopra és egyes esetekben a forgástengelyekre is, hogy a vezérlőrendszeren keresztül kompenzálja a szerkezeti elmozdulásokat.

Válassza ki a CNC vezérlőrendszert.

Ami általában opcionális extrafelszereltségnek számít, a HEDELIUS-nál alapfelszereltség: minden megmunkálóközpont alapfelszereltségként CNC billentyűzettel, színes monitorral, orsó előtolás túlhajtással és eredeti szoftverrel van felszerelve. A SIEMENS vagy a HEIDENHAIN legkorszerűbb vezérléstechnikája garantálja a maximális kezelési kényelmet és a korlátlan funkcionalitást. Ön dönti el, hogy melyik rendszerrel kíván dolgozni.

A CNC Akadémia szemináriumain illeszkedjen a kívánt vezérlőrendszerhez.

Heidenhain TNC 7

Az új HEIDENHAIN TNC 7 vezérlés az intuitív, feladatorientált és egyéni vezérlésre összpontosít. A személyre szabott felhasználói felület minden helyzetben optimális támogatást nyújt a felhasználónak. A megszokott HEIDENHAIN programozási funkciókat intelligens funkciók egészítik ki. A TNC billentyűzet kezelőelemei megmaradtak, így szilárd alapot biztosítanak a HEDELIUS megmunkálóközpontok vezérléséhez.

Sinumerik ONE

A SIEMENS SINUMERIK ONE vezérlőrendszer életre kelti az Ön elképzeléseit. A SINUMERIK ONE a jövőbe mutató CNC-rendszer a nagy termelékenységű HEDELIUS megmunkálóközpontokhoz. Az eddig elképzelhetetlen új lehetőségekért, ötletekért és üzleti modellekért. A gyorsabb innovációkért a virtuális és a valós világ zökkenőmentes kölcsönhatásának köszönhetően. És: a SINUMERIK ONE sokkal több, mint egy nagy teljesítményű hardverinnováció.

Leistungs- und drehmomentstarke CELOX-Integral Motorspindeln mit Hybrid-Lagertechnik sichern den technologischen Vorsprung der HEDELIUS Bearbeitungszentren. Das hydromechanische Werkzeugspannsystem garantiert in Verbindung mit der HSK-Schnittstelle höchste Systemsteifigkeit und Rundlaufgüte.

Folyadékhűtéses motortengelyek precíziós hűtővel.

A nagy teljesítményű és nagy nyomatékú, hibrid csapágyazású CELOX integrált motoros orsók biztosítják a HEDELIUS megmunkálóközpontok technológiai vezető szerepét. A hidromechanikus szerszámrögzítő rendszer a HSK interfésszel együtt maximális rendszermerevséget és koncentrikus pontosságot garantál.

Tudjon meg mindent az integrált motororsókról.

SK 40 / BT 40 , CELOX 14000 1/min, 117 Nm, 22 kW

SK 40 / BT 40 , CELOX 14000 1/min, 183 Nm, 29 kW

HSK A63 , CELOX 15000 1/min, 217 Nm, 50 kW

SK 40 / BT 40 / HSK A63 , CELOX 18000 1/min, 136 Nm, 35 kW

HSK A63 , CELOX 14000 1/min, 117 Nm, 22 kW

HSK A63 , CELOX 22000 1/min, 70 Nm, 30 kW

Automatizálja megmunkálóközpontját.

Nagyobb termelékenység, nagyobb szállítási megbízhatóság, megkönnyebbült alkalmazottak: a termelés automatizálásának számos jó oka van. A HEDELIUS megmunkálóközpontok optimálisan automatizálhatók. Az automatizálás gyakran a gép oldalára van rögzítve. Az oldalról történő betöltés azt jelenti, hogy a munkaterület teljes mértékben rendelkezésre áll a beállítási és ellenőrzési munkákhoz, de például a nappali műszakban az egyes alkatrészek gyártásához is. A gép darus rakodása is korlátozás nélkül lehetséges. További előny (a kiválasztott automatizálástól függően) a munkaterület láthatósága és ezáltal a folyamat optimalizált ellenőrzése az automatizálás beállítása során. Ugyanakkor ez a megoldás kevés mélységet igényel, és könnyen integrálható egy meglévő gyártósorba.

Az automatizálás előnyei.

Raklap automatizálás

MARATHON RZ430

Raklapok száma

Raklap méretei

400x400x38 mm

Átviteli súly

88 /110 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

MARATHON PL406

Raklapok száma

Raklap méretei

400x400x38 mm

Átviteli súly

270 /370 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

MARATHON SR422

Raklapok száma

Raklap méretei

400x400x38 mm

Átviteli súly

270 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

BMO Platinum

Raklapok száma

Raklap méretei

400x400x38 mm

Átviteli súly

25 /88 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

BMO Iridium Hybrid

Raklapok száma

Raklap méretei

200x200x38 mm

Átviteli súly

25 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

BMO Automation: Werkstückautomation Titanium

BMO Titanium

Raklapok száma

Raklap méretei

400x400x38 mm

Átviteli súly

180 /225 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

BMO Infinity

Raklapok száma

egyéni

Raklap méretei

600x600x48 / 400x400x38 mm

Átviteli súly

180 /225 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

EROWA ERC 80

Raklapok száma

Raklap méretei

400x400x38 / 320x320x38 mm

Átviteli súly

80 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

EROWA Leonardo

Raklapok száma

Raklap méretei

Átviteli súly

80 /120 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

EROWA ERD 150 / 500

Raklapok száma

egyéni

Raklap méretei

400x400x38 mm

Átviteli súly

150 /500 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

INDUMATIK Light 30

Raklapok száma

Raklap méretei

Átviteli súly

30 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

INDUMATIK Light 60

Raklapok száma

Raklap méretei

Átviteli súly

60 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

INDUMATIK Light 120

Raklapok száma

Raklap méretei

Átviteli súly

120 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

Palettenautomation INDUNORM Indumatik Light 150

INDUMATIK 150

Raklapok száma

egyéni

Raklap méretei

Átviteli súly

150 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

RoboJob Tower

Raklapok száma

egyéni

Raklap méretei

Átviteli súly

100 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

Promro Hybrid RD

Raklapok száma

Raklap méretei

Átviteli súly

25 /50 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

Munkadarab automatizálás

MARATHON RZ430

Munkadarab-kezelés

Raklapkezelés

Átviteli súly

88 / 110 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

BMO Platinum

Munkadarab-kezelés

Raklapkezelés

Átviteli súly

25 / 50 / 88 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

BMO Iridium Hybrid

Munkadarab-kezelés

Raklapkezelés

Átviteli súly

25 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

BMO Titanium

Munkadarab-kezelés

Raklapkezelés

Átviteli súly

180 / 225 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

BMO Infinity

Munkadarab-kezelés

Raklapkezelés

Átviteli súly

180 / 225 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

RoboJob Mill-Assist

Munkadarab-kezelés

Raklapkezelés

Átviteli súly

25 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

RoboJob Tower

Munkadarab-kezelés

Raklapkezelés

Átviteli súly

100 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

Promro Hybrid RD

Munkadarab-kezelés

Raklapkezelés

Átviteli súly

25 / 50 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

LANG RoboTrex

Munkadarab-kezelés

Raklapkezelés

Átviteli súly

25 / 50 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

Hány eszközre van szüksége?

A megfelelő eszközök biztosítása kulcsfontosságú tényező a napi termelésben. A szerszámok keresése, a kalibrálás, a szállítás és a tár betöltése értékes kapacitást köt le, és az év során több száz munkaórát jelent. Biztosítsa gazdasági előnyét a 152, 180 vagy 264 üregű készenléti tárral, integrált kúptisztító állomással.

Racionalizálja a gyártási folyamatot óriási mértékben.

HEDELIUS Standard Magazin für bis zu 65/80 Werkzeuge für ACURA 65 und ACURA 85 CNC Bearbeitungszentren

Szabványos szerszámtároló magazin

Szerszámtartó: SK 40 / BT 40 / HSK A63

Kapacitás: 65

65 szerszám alapfelszereltségként SK40 / BT40 / HSK A63 szerszámtartóhoz

HEDELIUS MAGNUM Magazin für bis zu 25 zusätzliche Werkzeuge für ACURA CNC Bearbeitungszentren

MAGNUM szerszámmagazin

Szerszámtartó: SK 40 / BT 40 / HSK A63

Kapacitás: 90

További 25 szerszám működtethető elölről a MAGNUM szerszámtároló segítségével.

HEDELIUS STANDBY Magazin für bis zu 70 / 115 zusätzliche Werkzeuge für HEDELIUS CNC Bearbeitungszentren

STANDBY Magazin 70

Szerszámtartó: SK 40 / BT 40 / HSK A63

Kapacitás: 70

Szerszám hossza: 330 mm

Terület: 1135 x 1135 mm

A STANDBY tár egy szekrényes tár, amely akár 70 szerszám számára is alkalmas, és a megmunkálóközpont mögött van elhelyezve.

STANDBY Magazin 115

Szerszámtartó: SK 40 / BT 40 / HSK A63

Kapacitás: 115

Szerszám hossza: 330 mm

Terület: 1135 x 1135 mm

A STANDBY tár egy szekrényes tár, amely akár 115 szerszámot is befogadhat, és a megmunkálóközpont mögött van elhelyezve.

HEDELIUS STANDBY Magazin für bis zu 180 zusätzliche Werkzeuge für HEDELIUS CNC Bearbeitungszentren

STANDBY Szerszámtár 180

Szerszámtartó: SK 40 / BT 40 / HSK A63

Kapacitás: 180

Szerszám hossza: 330 mm

Terület: 1340 x 1340 mm

A STANDBY tár egy szekrényes tár, amely akár 180 szerszámot is befogadhat, és a megmunkálóközpont mögött van elhelyezve. A beépített kúptisztító állomás forgó tisztítókefével, keringtető olajköd fúvókával és 3 tisztítóprogrammal biztosítja a szerszámok tartós ápolását.

HEDELIUS STANDBY Magazin für bis zu 264 zusätzliche Werkzeuge für HEDELIUS CNC Bearbeitungszentren

STANDBY Szerszámtár 264

Szerszámtartó: SK 40 / BT 40 / HSK A63

Kapacitás: 264

Szerszám hossza: 330 mm

Terület: 1660 x 1660 mm

A STANDBY Szerszámtár akár 264 további szerszám számára is alkalmas. A beépített kúptisztító állomás tartós gondoskodást biztosít a szerszámok számára.

A folyamat megbízhatóságának maximalizálása.

Optimalizált tisztítási technológia és forgácseltávolítás.

A folyamat megbízhatóságának maximalizálása.

Optimalizált tisztítási technológia és forgácseltávolítás.

A CNC megmunkálóközpontok a forgács eltávolítására és a munkadarabok szárazra fújására szolgáló kézi működtetésű lefúvó- és öblítőpisztolyok mellett további öblítőfúvókákkal is felszerelhetők, ami növeli a folyamat megbízhatóságát, különösen az automatizált gyártás és az alumíniumgyártás esetében.

Chip öblítés

Erweiterte Spänespülung im 5-Achs-Bearbeitungszentrum ACURA 65 für mehr Kontrolle und Präzision.

forgácsöblítő berendezés

Kiegészítő forgácsöblítés a gép jobb és bal oldalán, megerősített öblítő szivattyúval.

5-Achs-Bearbeitungszentrum ACURA ausgerüstet mit Spülpistole. Komplett mit Kühlmittelpumpe und Haltevorrichtung.

Öblítő pisztoly

A gép fel van szerelve egy öblítőpisztollyal (3 bar, 20 l/perc), hűtőfolyadék-szivattyúval és tartószerkezettel.

Porvédő

Der hintere Maschinenraum des 5-Achs-Bearbeitungszentrums ACURA ist zum Staubschutz des Fahrständers und der X-Achse bedeckt. Die Staubschutzverkleidung bietet Prozesssicherheit.

Porvédő

A hátsó géptér teljes burkolása a mozgó oszlop és a teljes X-tengely porvédelme érdekében.

Emulziós köd extrakció

Elektrostatische Abluftfilter seitlich am CNC-Bearbeitungszentrum angebracht zur Emulsionsnebelabsaugung.

LTA 3001 kipufogógázszűrő (jobbra)

Elektrosztatikus LTA kipufogógázszűrő (1200 m³/h) mechanikus elő- és utószűrővel és elektrosztatikus szűrővel. A teljes burkolat jobb oldalára szerelve.

Folyamatvezérlés forgó ablakkal

Prozesskontrolle am 5-Achs-Bearbeitungszentrum ACURA mit Drehfenster. Schiebetür ausgerüstet mit Drehfenster.

Forduló ablak

A tolóajtótábla forgó ablakkal van felszerelve.

Állószélesség: 232 mm (látómező)

Forgácsprés

Die Spänepresse schließt direkt am Späneförderer des HEDELIUS Bearbeitungszentrums an. Die bei der Bearbeitung anfallenden Späne werden gepresst und aus dem Reststoff wird so ein Wertstoff. So werden Platz und zusätzlich Entsorgungskosten gespart.

Forgácsprés

A forgácsprés elválasztja a forgácsot a hűtő kenőanyagoktól, és tiszta, kezelhető briketté préseli. Például 300 liter forgács néhány tucat brikettbe sűríthető. Ez kb. 80 %-os térfogatcsökkenésnek felel meg.

Még nagyobb teljesítmény a nagynyomású hűtőfolyadék-rendszerekkel.

A nagynyomású hűtőfolyadék-rendszerek használatával jelentős teljesítménynövekedés érhető el. Ebben az eljárásban a hűtőfolyadékot a munkaorsón keresztül közvetlenül a szerszám vágóéléhez vezetik. A különálló ferdeágyas szalagszűrős hűtőközeg-rendszer, beleértve az automatikus papíradagolást és a töltöttségi szint ellenőrzését acél, szürkeöntvény és alumínium megmunkálásához. A finom forgácsok előszűrővel előzetesen kiszűrhetők. A hűtőfolyadék-visszavezetésbe egy kettős kapcsolószűrő van beépítve a forgó tömítés védelme érdekében. A frekvenciaváltó lehetővé teszi a fokozatmentes nyomásszabályozást az NC-programban.

Jelentős teljesítménynövekedés.

HEDELIUS Hochdruck-Kühlmittelanlage SKM500

Szitaszűrő rendszer 500 l

Tartalom tiszta medence: 500 Liter

Szivattyú teljesítménye: 25 bar, 20 l/min

Külön hűtőfolyadék-rendszer kivehető acéllemez szűrőbetéttel.

HEDELIUS Hochdruck-Kühlmittelanlage SKM900

Ferde ágyas szalagszűrő rendszer 900 l

Tartalom tiszta medence: 900 Liter

Szivattyú teljesítménye: 25/50/75 bar, 20 l/min

Különálló ferdeágyas szalagszűrő hűtőrendszer, beleértve az automatikus papíradagolást, a töltési szint ellenőrzését és a szűrőszövet fölötti acélszita előszűrőt az alumínium- és műanyagforgácsok leválasztására.

HEDELIUS Hochdruck-Kühlmittelanlage SKM1400

Ferde ágyas szalagszűrő rendszer 1400 l

Tartalom tiszta medence: 1400 Liter

Szivattyú teljesítménye: 25/50/75 bar, 20 l/min

Testreszabott kiterjesztések

A hűtőfolyadék-rendszerek teljesítményspektrumának bővítéséhez számos opció áll rendelkezésre, pl.:

+ Merülő hűtő- és fűtőegység

+ Olajszkimmer

+ Szalagkaparó a forgács eltávolításához

+ Digitális refraktométer

+ 50/75 bar nyomásfokozó szivattyú.

Mérés és ellenőrzés.

Érintésérzékelőkkel és lézerrel.

A 3D tapintásérzékelők, a szerszámérzékelők és a szerszámlézerek különböző alkalmazásokhoz, például előkészítő, szabályozó vagy ellenőrző mérésekhez használhatók. Az előkészítő mérés során a munkadarab méreteit, szöghibáit vagy befogási hibáit határozzák meg. Míg a szabályozó mérés automatikusan reagál az anyagproblémákra, a rendszerrel kapcsolatos folyamateltérésekre és a nem tervezett eseményekre a lehető legsikeresebb folyamatmenet biztosítása érdekében, addig a felügyeleti mérés a megmunkálás eredményét naplózza.

3D infravörös mérőszonda

3D Infrarot Messtaster eingesetzt in CNC-Bearbeitungszentrum. Durch schaltenden 3D Taststift, Sendeeinheit und Batteriebetrieb ermöglicht er eine hohe Präzision.

3D infravörös mérőszonda

Kapcsolható 3D-s toll, teljes adóberendezéssel, akkumulátorral és tárolódobozzal.

Toolsetter

Kabelloses 2D-Tastsystem zur Vermessung und Überprüfung der Werkzeuge. Montiert an der Dreh-Schwenktischeinheit.

Szerszámkészítő

Vezeték nélküli 2D érintésérzékelő, amely a forgó forgóasztal egységre van szerelve a szerszámok mérésére és ellenőrzésére.

Lézeres vezérlőrendszer

Laser-Werkzeugkontrollsystem montiert an den Dreh-Schwenktisch. Berührungslose Werkzeugvermessung und -Brucherkennung. Smart-Dock-Anschlussfläche, Reinigungsdüse HPC und Standard Messzyklen inkludiert.

Lézeres vezérlőrendszer

A Blum LC50 260 lézeres szerszámvezérlő rendszer a forgó forgó forgóasztalra szerelve az érintésmentes szerszámméréshez és a szerszámtörés felismeréséhez, beleértve a Smart Dock csatlakozófelületet, a HPC tisztítófúvókát és a standard mérési ciklusokat.

Fúrótörés-ellenőrzés

Bohrerbruchkontrolle durch Tastelement, das beim Werkzeugwechsel auf Bohrerbruch prüft.

Fúrótörés-ellenőrzés

A gombelem ellenőrzi a fúró törését a szerszámcsere során (kb. 2 másodperc).

Megmunkálóközpont forgó/döntőasztallal: ACURA 65 EL

Az Ön előnyei a ACURA 65 EL

A gépek összehasonlítása.

Galéria.

A precizitás alapja.

Válassza ki a CNC vezérlőrendszert.

Folyadékhűtéses motortengelyek precíziós hűtővel.

Automatizálja megmunkálóközpontját.

Automatizálja megmunkálóközpontját.

Hány eszközre van szüksége?

A folyamat megbízhatóságának maximalizálása.

Optimalizált tisztítási technológia és forgácseltávolítás.

Chip öblítés

Porvédő

Emulziós köd extrakció

Folyamatvezérlés forgó ablakkal

Forgácsprés

Még nagyobb teljesítmény a nagynyomású hűtőfolyadék-rendszerekkel.

Mérés és ellenőrzés.

Érintésérzékelőkkel és lézerrel.

3D infravörös mérőszonda

Toolsetter

Lézeres vezérlőrendszer

Fúrótörés-ellenőrzés

Ez az Ön új, Németországban gyártott CNC megmunkálóközpontja.

ACURA 65 EL

CNC-vezérlés

Orsó

Raklap automatizálás

Munkadarab automatizálás

Szerszámmagazinok

Tisztítási kiegészítők

Hűtőfolyadék-rendszerek

Mérő- és érintésérzékelő rendszerek
