Megmunkálóközpont forgó/döntőasztallal: ACURA 50

Az ACURA 50 nagyobb pontosságot kínál kisebb alapterület mellett. A folyamatosan vezetett Y-tengely a szürkeöntvényből készült, szilárdan bordázott előtolócsúszdákkal együtt csökkenti a rezgéseket. A forgó-fordítható asztal mindkét oldalon csapágyazott, a Z-tengely pedig speciálisan védett a hőtorzulás ellen. Ezek és sok más részlet növeli a megmunkálás minőségét, miközben az 5 tengelyes megmunkálóközpont méretei a különleges kialakításnak köszönhetően rendkívül kicsik.

Az Ön előnyei a ACURA 50

550 mm-es Z elmozdulás
Forgatható forgóasztal mindkét oldalon csapágyazással a nagy pontosságú megmunkáláshoz
Hátszéljátékmentes közvetlen meghajtás a C-tengelyben
55 vagy 80 rekeszes szerszámtároló elölről kezelhető
Optimalizált forgácshullás a függőleges rozsdamentes acél burkolatnak köszönhetően
A görgőkön futó forgácsszállító helytakarékos módon kihúzható elölre
Alacsony teljes magasság, alacsony beépítési mélység
5 tengelyes szimultán marás választható

Egyeztessen konzultációt

HEDELIUS 5-Achs-Bearbeitungszentrum ACURA 50

A gépek összehasonlítása.

Itt jön létre a gépösszehasonlítás: Adjon hozzá további gépeket a teljesítményparaméterek összehasonlításához.


	ACURA 50	Gép hozzáadása	Gép hozzáadása
	Keresztirányú útvonalak (X/Y/Z)
Keresztirányú útvonalak (X/Y/Z)	500 x 550 x 550 mm	-	-
	Forgatható tartomány
Forgatható tartomány	+30° – -115°	-	-
	Teljesítmény
Teljesítmény	22 / 29 / 35 / 30 kW	-	-
	Sebességtartomány
Sebességtartomány	14000 / 18000 / 22000 min^-1	-	-
	Szerszámtartó
Szerszámtartó	SK 40, BT 40, HSK A63	-	-
	Kapacitás
Kapacitás	55 / 80 / 125 / 170 / 235 / 319	-	-
	Méretek forgatható forgóasztal
Méretek forgatható forgóasztal	Ø 500x430 mm	-	-
	Max. terhelés forgó forgóasztal
Max. terhelés forgó forgóasztal	300 kg	-	-
	Interferencia kör átmérője
Interferencia kör átmérője	Ø 550 mm	-	-

Galéria az ACURA 50.

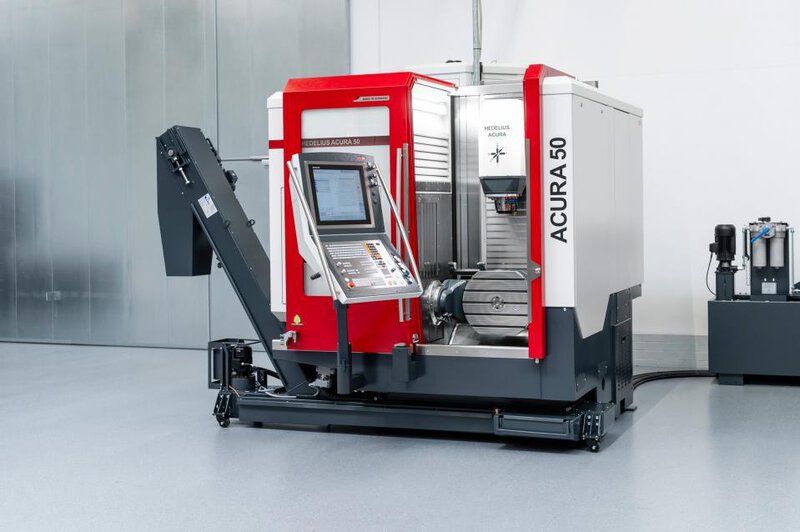

HEDELIUS 5-Achs-Bearbeitungszentrum ACURA-50 kompakt

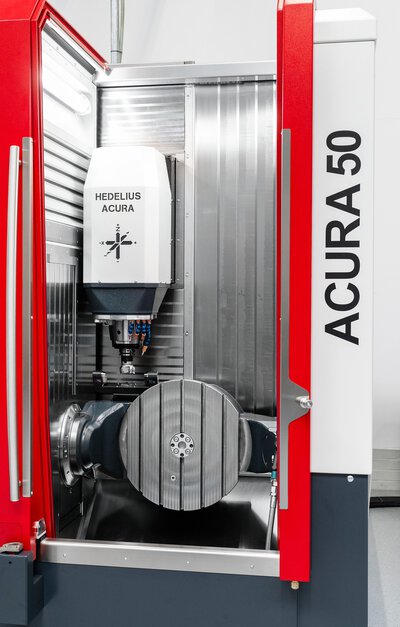

Dreh-Schwenktisch des 5-Achs-Bearbeitungszentrum ACURA 50 in geschenkter Position. Fräsbearbeitung eines eingespannten Werkstückes.

5-Achs-Bearbeitungszentrum ACURA mit Werkstück auf NC-Rundtisch. Rundtisch in vertikaler Position. Siebfilteranlage von hinten angeschlossen.

Seitenwand des 5-Achs-Bearbeitungszentrums ACURA 50 vorbereitet für seitliche Beladung der CNC-Fräse. Möglichkeit zur Automation wie Roboterzelle oder Palettenspeicher.

Bearbeitung eines eingespannten Werkstückes auf dem integrierten NC-Rundtisch des CNC 5-Achs-Bearbeitungszentrums ACURA 50. Präzise Bearbeitung durch beidseitig gelagertem Dreh-Schwenktisch.

CNC Bearbeitung auf der ACURA 50 mit Dreh-Schwenktisch in geneigter Position mit eingespanntem Werkstück.

Impeller Bearbeitung auf dem 5-Achs-Bearbeitungszentrum ACURA 50 durch Dreh-Schwenktisch.

CNC 5-Achs-Bearbeitungszentrum ACURA 50 mit Dreh-Schwenktisch. Wenig Platzbedarf durch kompakte Bauweise.

5-Achs-Bearbeitungszentrum ACURA 50 ausgerüstet mit Tieflochbohrer. Bearbeitung eines Werkstückes, das auf den Dreh-Schwenktisch eingespannt ist und vertikal positioniert ist.

Beladung des 5-Achs-Bearbeitungszentrums ACURA 50 durch einen Kran. Öffnung der oberen Abdeckung zum Beladen.

5-Achs-Bearbeitungszentrum ACURA 50 optimal für präzise Bearbeitung von Werkstücken. Eingespannt auf Dreh-Schwenktisch für maximale Präzision.

Werkstückspannung 5-Achs-Bearbeitungszentrum ACURA 50 auf Dreh-Schwenktisch durch Anwender. Vogelperspektive.

Feinbearbeitung auf dem 5-Achs-Bearbeitungszentrum ACURA 50. Werkstück eingespannt auf dem Dreh-Schwenktisch für Präzision bei der CNC Bearbeitung.

HEDELIUS 5-Achs-Bearbeitungsentrum ACURA-50 und ACURA-50-EL + Automation

HEDELIUS 5-Achs-Bearbeitungszentrum ACURA-50 Erweiterung des Werkzeugmagazins auf 80 Werkzeugplätze

Arbeitsraum des 5-Achs-Bearbeitungszentrums ACURA 50 in Arbeitsstellung. Dreh-Schwenktisch mit Laserkontrollsystem zur Werkzeugvermessung und -brucherkennung.

Manuelles Einspannen eines Werkstückes auf dem Dreh-Schwenktisch der ACURA 50.

Präzise und schnelle Achsbewegung durch hochdynamischen Antrieb und Kugelgewindetrieben in allen Achsen der ACURA-Bearbeitungszentren.

A precizitás alapja.

Számos tényező játszik szerepet egy bizonyos munkadarab pontosságának elérésében. Először is ott vannak maguk a gépek. A tervezés, az alkatrészek és a szoftverek mind hatással vannak a megmunkálási eredményre. Ugyanakkor számos kísérő tényezőt is figyelembe kell venni, a gép elhelyezésétől kezdve a mérőberendezéseken, a befogóeszközökön és a szerszámokon át egészen a dolgozók képzettségéig.

A HEDELIUS megmunkálóközpontok pontossága

Kontrolle der Geradheit der Linearachsen mittels Laserinterferometer.

Vezetők és egyenesség.

A HEDELIUS német és svájci gyártók előre beállított görgős vezetőket használ. Az összeszerelés végén a lineáris tengelyek pozicionálási pontosságát, ismételhetőségét, egyenességét és holtjátékát végül lézerinterferométerrel ellenőrzik és dokumentálják. A lineáris tengelyek pozicionálási pontossága az ISO 230-2 szabvány szerint rendszeresen kevesebb, mint 6 µm.

Die kritischen Baugruppen wie Fahrständer, Betten und Dreh-Schwenktischeinheiten werden bei HEDELIUS inhouse gefertigt und vermessen. Dadurch haben wir nicht nur stets die Qualität im Blick, sondern erkennen im tagtäglichen Einsatz Möglichkeiten und Grenzen der modernen Zerspanung.

Házon belüli gyártás.

Az olyan kritikus részegységeket, mint a mozgó oszlopok, ágyak és forgó forgóasztal-egységek, a HEDELIUS házon belül gyártja és méri. Ennek eredményeképpen nemcsak a minőséget tartjuk folyamatosan szem előtt, hanem a modern megmunkálás lehetőségeit és korlátait is ismerjük a mindennapi használatban. Ezt a technológiai szakértelmet folyamatosan beépítjük termékeink fejlesztésébe és ügyfeleink tanácsadásába.

Universalbearbeitungszentrum HEDELIUS TILTENTA 7 mit konstant auskragender Y-Achse und resultierender Steifigkeit für hohe Präzision.

Kifinomult design.

A HEDELIUS a gép- és szerszámgyártás széleskörű alkalmazásaihoz tervezett univerzális megmunkálóközpontoknál a tervezés során nagy hangsúlyt fektet a stabilitásra és a pontosságra. Ennek a folyamatnak az eredménye a különleges HEDELIUS-konstrukció a folyamatosan konzolos Y-tengellyel és az ebből eredő nagy merevség és pontosság az Y- és Z-tengely teljes mozgástartományában.

Laserbasiertes Messinstrument zur Sicherstellung von Winkligkeit und Parallelität. CNC Bearbeitungszentrum mit Winkelmessgeber in den Drehachsen.

Forgótengelyes mérőrendszerek.

A mérőrendszerek pontossága jelentősen befolyásolja a felületek és furatok szögeltségét és párhuzamosságát. A HEDELIUS a beépített forgácsolóasztalokban, a forgóorsó-meghajtásokban és a forgácsoló/forgóasztal-egységekben minden egyes forgástengely közepén közvetlen szögkódolókat használ. Opcióként lézer alapú szögkódolók ±1" felbontással mérik a forgótengelyek pozicionálási pontosságát, és a tengelyeket a maximális pozicionálási pontosság érdekében kalibrálják.

3D Messtaster auf der HEDELIUS ACURA. Prüfung der Genauigkeit mit Reinshaw-Kreisformtest.

IT6 körkörös pontosság.

A Renishaw körkörösségi teszt a megmunkálóközpontok pontosságának vizsgálati módszereként honosodott meg. A mérés információt nyújt a két lineáris tengely közötti kölcsönhatásról és a körmozgás pontosságáról. A csúszásmentes görgős vezetők a közvetlen pályamérő rendszerekkel és a nagy szögpontossággal kombinálva lehetővé teszik az illesztések IT6 minőségben történő marását, ami csökkenti a gyártási időt és a szükséges orsószerszámok számát.

Verwendung direkter Längenmessgeräte zur Positionserfassung der Achsen.

Hosszú távú pontosság.

A HEDELIUS csak közvetlen lineáris kódolókat használ az X, Y és Z tengelyek pozíciójának mérésére. Ez azt jelenti, hogy a pozíciószabályozási hurok a teljes előtoló mechanizmust átfogja. Ezt nevezzük "zárt hurok" működésnek. A mechanika átviteli hibáit így az előtoló tengelyen lévő lineáris kódoló érzékeli, és a vezérlőelektronika korrigálja.

Spindelkühler an einem HEDELIUS Bearbeitungszentrum zur erhöhung der thermischen Stabilität bei der Bearbeitung.

Hőmérséklet-kompenzáció.

A HEDELIUS megmunkálóközpontjait orsóhűtőkkel szereli fel a maróorsóban keletkező hő elvezetésére. A hűtőrendszer már alapfelszereltségként megnövelt hőstabilitást ér el. Mivel azonban az orsóhűtés nem képes az összes hőt elvezetni, a HEDELIUS opcionálisan hőmérséklet-érzékelőket szerel fel az orsóra, a mozgóoszlopra és egyes esetekben a forgástengelyekre is, hogy a vezérlőrendszeren keresztül kompenzálja a szerkezeti elmozdulásokat.

Válassza ki a CNC vezérlőrendszert.

Ami általában opcionális extrafelszereltségnek számít, a HEDELIUS-nál alapfelszereltség: minden megmunkálóközpont alapfelszereltségként CNC billentyűzettel, színes monitorral, orsó előtolás túlhajtással és eredeti szoftverrel van felszerelve. A SIEMENS vagy a HEIDENHAIN legkorszerűbb vezérléstechnikája garantálja a maximális kezelési kényelmet és a korlátlan funkcionalitást. Ön dönti el, hogy melyik rendszerrel kíván dolgozni.

A CNC Akadémia szemináriumain illeszkedjen a kívánt vezérlőrendszerhez.

Heidenhain TNC 7

Az új HEIDENHAIN TNC 7 vezérlés az intuitív, feladatorientált és egyéni vezérlésre összpontosít. A személyre szabott felhasználói felület minden helyzetben optimális támogatást nyújt a felhasználónak. A megszokott HEIDENHAIN programozási funkciókat intelligens funkciók egészítik ki. A TNC billentyűzet kezelőelemei megmaradtak, így szilárd alapot biztosítanak a HEDELIUS megmunkálóközpontok vezérléséhez.

Sinumerik ONE

A SIEMENS SINUMERIK ONE vezérlőrendszer életre kelti az Ön elképzeléseit. A SINUMERIK ONE a jövőbe mutató CNC-rendszer a nagy termelékenységű HEDELIUS megmunkálóközpontokhoz. Az eddig elképzelhetetlen új lehetőségekért, ötletekért és üzleti modellekért. A gyorsabb innovációkért a virtuális és a valós világ zökkenőmentes kölcsönhatásának köszönhetően. És: a SINUMERIK ONE sokkal több, mint egy nagy teljesítményű hardverinnováció.

Leistungs- und drehmomentstarke CELOX-Integral Motorspindeln mit Hybrid-Lagertechnik sichern den technologischen Vorsprung der HEDELIUS Bearbeitungszentren. Das hydromechanische Werkzeugspannsystem garantiert in Verbindung mit der HSK-Schnittstelle höchste Systemsteifigkeit und Rundlaufgüte.

Folyadékhűtéses motortengelyek precíziós hűtővel.

A nagy teljesítményű és nagy nyomatékú, hibrid csapágyazású CELOX integrált motoros orsók biztosítják a HEDELIUS megmunkálóközpontok technológiai vezető szerepét. A hidromechanikus szerszámrögzítő rendszer a HSK interfésszel együtt maximális rendszermerevséget és koncentrikus pontosságot garantál.

Tudjon meg mindent az integrált motororsókról.

SK 40 / BT 40 , CELOX 14000 1/min, 117 Nm, 22 kW

SK 40 / BT 40 , CELOX 14000 1/min, 183 Nm, 29 kW

SK 40 / BT 40 / HSK A63 , CELOX 18000 1/min, 136 Nm, 35 kW

HSK A63 , CELOX 14000 1/min, 117 Nm, 22 kW

HSK A63 , CELOX 22000 1/min, 70 Nm, 30 kW

Automatizálja megmunkálóközpontját.

Nagyobb termelékenység, nagyobb szállítási megbízhatóság, megkönnyebbült alkalmazottak: a termelés automatizálásának számos jó oka van. A HEDELIUS megmunkálóközpontok optimálisan automatizálhatók. Az automatizálás gyakran a gép oldalára van rögzítve. Az oldalról történő betöltés azt jelenti, hogy a munkaterület teljes mértékben rendelkezésre áll a beállítási és ellenőrzési munkákhoz, de például a nappali műszakban az egyes alkatrészek gyártásához is. A gép darus rakodása is korlátozás nélkül lehetséges. További előny (a kiválasztott automatizálástól függően) a munkaterület láthatósága és ezáltal a folyamat optimalizált ellenőrzése az automatizálás beállítása során. Ugyanakkor ez a megoldás kevés mélységet igényel, és könnyen integrálható egy meglévő gyártósorba.

Az automatizálás előnyei.

Raklap automatizálás

MARATHON RZ430

Raklapok száma

Raklap méretei

400x400x38 mm

Átviteli súly

88 /110 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

MARATHON PL406

Raklapok száma

Raklap méretei

400x400x38 mm

Átviteli súly

270 /370 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

BMO Platinum

Raklapok száma

Raklap méretei

400x400x38 mm

Átviteli súly

25 /88 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

BMO Iridium Hybrid

Raklapok száma

Raklap méretei

200x200x38 mm

Átviteli súly

25 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

BMO Automation: Werkstückautomation Titanium

BMO Titanium

Raklapok száma

Raklap méretei

400x400x38 mm

Átviteli súly

180 /225 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

BMO Infinity

Raklapok száma

egyéni

Raklap méretei

600x600x48 / 400x400x38 mm

Átviteli súly

180 /225 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

INDUMATIK Light 30

Raklapok száma

Raklap méretei

Átviteli súly

30 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

INDUMATIK Light 60

Raklapok száma

Raklap méretei

Átviteli súly

60 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

INDUMATIK Light 120

Raklapok száma

Raklap méretei

Átviteli súly

120 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

Palettenautomation INDUNORM Indumatik Light 150

INDUMATIK 150

Raklapok száma

egyéni

Raklap méretei

Átviteli súly

150 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

EROWA ERC 80

Raklapok száma

Raklap méretei

400x400x38 / 320x320x38 mm

Átviteli súly

80 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

EROWA Leonardo

Raklapok száma

Raklap méretei

Átviteli súly

80 /120 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

EROWA ERD 150 / 500

Raklapok száma

egyéni

Raklap méretei

400x400x38 mm

Átviteli súly

150 /500 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

RoboJob Tower

Raklapok száma

egyéni

Raklap méretei

Átviteli súly

100 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

Promro Hybrid RD

Raklapok száma

Raklap méretei

Átviteli súly

25 /50 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

Munkadarab automatizálás

MARATHON RZ430

Munkadarab-kezelés

Raklapkezelés

Átviteli súly

88 / 110 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

BMO Platinum

Munkadarab-kezelés

Raklapkezelés

Átviteli súly

25 / 50 / 88 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

BMO Iridium Hybrid

Munkadarab-kezelés

Raklapkezelés

Átviteli súly

25 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

BMO Titanium

Munkadarab-kezelés

Raklapkezelés

Átviteli súly

180 / 225 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

BMO Infinity

Munkadarab-kezelés

Raklapkezelés

Átviteli súly

180 / 225 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

RoboJob Mill-Assist

Munkadarab-kezelés

Raklapkezelés

Átviteli súly

25 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

RoboJob Tower

Munkadarab-kezelés

Raklapkezelés

Átviteli súly

100 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

Promro Hybrid RD

Munkadarab-kezelés

Raklapkezelés

Átviteli súly

25 / 50 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

LANG RoboTrex

Munkadarab-kezelés

Raklapkezelés

Átviteli súly

25 / 50 kg

Tároló/kitároló állomás

Forgatható tároló/kitároló állomás

Többgépes működés

Hány eszközre van szüksége?

A megfelelő eszközök biztosítása kulcsfontosságú tényező a napi termelésben. A szerszámok keresése, a kalibrálás, a szállítás és a tár betöltése értékes kapacitást köt le, és az év során több száz munkaórát jelent. Biztosítsa gazdasági előnyét a 152, 180 vagy 264 üregű készenléti tárral, integrált kúptisztító állomással.

Racionalizálja a gyártási folyamatot óriási mértékben.

HEDELIUS Standard Magazin für bis zu 55 Werkzeuge für ACURA 50 CNC Bearbeitungszentren

Szabványos szerszámtároló magazin

Szerszámtartó: SK 40 / BT 40 / HSK A63

Kapacitás: 55

55 szerszám alapfelszereltségként SK40 / BT40 / HSK A63 szerszámtartóhoz

HEDELIUS MAGNUM Magazin für bis zu 25 zusätzliche Werkzeuge für ACURA CNC Bearbeitungszentren

MAGNUM szerszámmagazin

Szerszámtartó: SK 40 / BT 40 / HSK A63

Kapacitás: 80

További 25 szerszám a MAGNUM szerszámtárolónak köszönhetően és 55 szerszám az SK40 / BT40 / HSK A63 szerszámtartókhoz alapfelszereltségként.

HEDELIUS STANDBY Magazin für bis zu 70 / 115 zusätzliche Werkzeuge für HEDELIUS CNC Bearbeitungszentren

STANDBY Magazin 70

Szerszámtartó: SK 40 / BT 40 / HSK A63

Kapacitás: 70

Szerszám hossza: 330 mm

Terület: 1135 x 1135 mm

A STANDBY tár egy szekrényes tár, amely akár 70 szerszám számára is alkalmas, és a megmunkálóközpont mögött van elhelyezve.

STANDBY Magazin 115

Szerszámtartó: SK 40 / BT 40 / HSK A63

Kapacitás: 115

Szerszám hossza: 330 mm

Terület: 1135 x 1135 mm

A STANDBY tár egy szekrényes tár, amely akár 115 szerszámot is befogadhat, és a megmunkálóközpont mögött van elhelyezve.

HEDELIUS STANDBY Magazin für bis zu 180 zusätzliche Werkzeuge für HEDELIUS CNC Bearbeitungszentren

STANDBY Szerszámtár 180

Szerszámtartó: SK 40 / BT 40 / HSK A63

Kapacitás: 180

Szerszám hossza: 330 mm

Terület: 1340 x 1340 mm

A STANDBY tár egy szekrényes tár, amely akár 180 szerszámot is befogadhat, és a megmunkálóközpont mögött van elhelyezve. A beépített kúptisztító állomás forgó tisztítókefével, keringtető olajköd fúvókával és 3 tisztítóprogrammal biztosítja a szerszámok tartós ápolását.

HEDELIUS STANDBY Magazin für bis zu 264 zusätzliche Werkzeuge für HEDELIUS CNC Bearbeitungszentren

STANDBY Szerszámtár 264

Szerszámtartó: SK 40 / BT 40 / HSK A63

Kapacitás: 264

Szerszám hossza: 330 mm

Terület: 1660 x 1660 mm

A STANDBY Szerszámtár akár 264 további szerszám számára is alkalmas. A beépített kúptisztító állomás tartós gondoskodást biztosít a szerszámok számára.

A folyamat megbízhatóságának maximalizálása.

Optimalizált tisztítási technológia és forgácseltávolítás.

A folyamat megbízhatóságának maximalizálása.

Optimalizált tisztítási technológia és forgácseltávolítás.

A CNC megmunkálóközpontok a forgács eltávolítására és a munkadarabok szárazra fújására szolgáló kézi működtetésű lefúvó- és öblítőpisztolyok mellett további öblítőfúvókákkal is felszerelhetők, ami növeli a folyamat megbízhatóságát, különösen az automatizált gyártás és az alumíniumgyártás esetében.

Chip öblítés

Erweiterte Spänespülung im 5-Achs-Bearbeitungszentrum ACURA 65 für mehr Kontrolle und Präzision.

forgácsöblítő berendezés

Kiegészítő forgácsöblítés a gép jobb és bal oldalán, megerősített öblítő szivattyúval.

5-Achs-Bearbeitungszentrum ACURA ausgerüstet mit Spülpistole. Komplett mit Kühlmittelpumpe und Haltevorrichtung.

Öblítő pisztoly

A gép fel van szerelve egy öblítőpisztollyal (3 bar, 20 l/perc), hűtőfolyadék-szivattyúval és tartószerkezettel.

Porvédő

5-Achs-Bearbeitungszentrum ACURA 50 ausgestattet mit Staubschutzverkleidung über dem hinteren Maschinenraum zum Schutz des Fahrständers und der X-Achse.

Porvédő

A hátsó géptér teljes burkolása a mozgó oszlop és a teljes X-tengely porvédelme érdekében.

Emulziós köd extrakció

5-Achs-Bearbeitungszentrum ACURA 50 ausgestattet mit Abluftfilter von LTA zur Emulsionsnebelabsaugung. Links an Vollverkleidung angebracht.

Kipufogógázszűrő LTA 500

Elektrosztatikus LTA kipufogógázszűrő (800 m³/h), beleértve a mechanikus elő- és utószűrőt és az elektrosztatikus szűrőt. Balra a teljes burkolatra szerelve.

Folyamatvezérlés forgó ablakkal

Prozesskontrolle am 5-Achs-Bearbeitungszentrum ACURA mit Drehfenster. Schiebetür ausgerüstet mit Drehfenster.

Forduló ablak

A tolóajtótábla forgó ablakkal van felszerelve.

Állószélesség: 232 mm (látómező)

Forgácsprés

Die Spänepresse schließt direkt am Späneförderer des HEDELIUS Bearbeitungszentrums an. Die bei der Bearbeitung anfallenden Späne werden gepresst und aus dem Reststoff wird so ein Wertstoff. So werden Platz und zusätzlich Entsorgungskosten gespart.

Forgácsprés

A forgácsprés elválasztja a forgácsot a hűtő kenőanyagoktól, és tiszta, kezelhető briketté préseli. Például 300 liter forgács néhány tucat brikettbe sűríthető. Ez kb. 80 %-os térfogatcsökkenésnek felel meg.

Még nagyobb teljesítmény a nagynyomású hűtőfolyadék-rendszerekkel.

A nagynyomású hűtőfolyadék-rendszerek használatával jelentős teljesítménynövekedés érhető el. Ebben az eljárásban a hűtőfolyadékot a munkaorsón keresztül közvetlenül a szerszám vágóéléhez vezetik. A különálló ferdeágyas szalagszűrős hűtőközeg-rendszer, beleértve az automatikus papíradagolást és a töltöttségi szint ellenőrzését acél, szürkeöntvény és alumínium megmunkálásához. A finom forgácsok előszűrővel előzetesen kiszűrhetők. A hűtőfolyadék-visszavezetésbe egy kettős kapcsolószűrő van beépítve a forgó tömítés védelme érdekében. A frekvenciaváltó lehetővé teszi a fokozatmentes nyomásszabályozást az NC-programban.

Jelentős teljesítménynövekedés.

HEDELIUS Hochdruck-Kühlmittelanlage SKM500

Szitaszűrő rendszer 500 l

Tartalom tiszta medence: 500 Liter

Szivattyú teljesítménye: 25 bar, 20 l/min

Külön hűtőfolyadék-rendszer kivehető acéllemez szűrőbetéttel.

HEDELIUS Hochdruck-Kühlmittelanlage SKM900

Ferde ágyas szalagszűrő rendszer 900 l

Tartalom tiszta medence: 900 Liter

Szivattyú teljesítménye: 25/50/75 bar, 20 l/min

Különálló ferdeágyas szalagszűrő hűtőrendszer, beleértve az automatikus papíradagolást, a töltési szint ellenőrzését és a szűrőszövet fölötti acélszita előszűrőt az alumínium- és műanyagforgácsok leválasztására.

HEDELIUS Hochdruck-Kühlmittelanlage SKM1400

Ferde ágyas szalagszűrő rendszer 1400 l

Tartalom tiszta medence: 1400 Liter

Szivattyú teljesítménye: 25/50/75 bar, 20 l/min

Testreszabott kiterjesztések

A hűtőfolyadék-rendszerek teljesítményspektrumának bővítéséhez számos opció áll rendelkezésre, pl.:

+ Merülő hűtő- és fűtőegység

+ Olajszkimmer

+ Szalagkaparó a forgács eltávolításához

+ Digitális refraktométer

+ 50/75 bar nyomásfokozó szivattyú.

Mérés és ellenőrzés.

Érintésérzékelőkkel és lézerrel.

A 3D tapintásérzékelők, a szerszámérzékelők és a szerszámlézerek különböző alkalmazásokhoz, például előkészítő, szabályozó vagy ellenőrző mérésekhez használhatók. Az előkészítő mérés során a munkadarab méreteit, szöghibáit vagy befogási hibáit határozzák meg. Míg a szabályozó mérés automatikusan reagál az anyagproblémákra, a rendszerrel kapcsolatos folyamateltérésekre és a nem tervezett eseményekre a lehető legsikeresebb folyamatmenet biztosítása érdekében, addig a felügyeleti mérés a megmunkálás eredményét naplózza.

3D infravörös mérőszonda

3D Infrarot Messtaster eingesetzt in CNC-Bearbeitungszentrum. Durch schaltenden 3D Taststift, Sendeeinheit und Batteriebetrieb ermöglicht er eine hohe Präzision.

3D infravörös mérőszonda

Kapcsolható 3D-s toll, teljes adóberendezéssel, akkumulátorral és tárolódobozzal.

Toolsetter

Kabelloses 2D-Tastsystem zur Vermessung und Überprüfung der Werkzeuge. Montiert an der Dreh-Schwenktischeinheit.

Szerszámkészítő

Vezeték nélküli 2D érintésérzékelő, amely a forgó forgóasztal egységre van szerelve a szerszámok mérésére és ellenőrzésére.

Lézeres vezérlőrendszer

Laserkontrollsystem zur Werkzeugvermessung und -brucherkennung angebaut an dem Dreh-Schwenktisch des 5-Achs-Bearbeitungszentrums ACURA 50.

Lézeres vezérlőrendszer

A Blum LC50 260 lézeres szerszámvezérlő rendszer a forgó forgó forgóasztalra szerelve az érintésmentes szerszámméréshez és a szerszámtörés felismeréséhez, beleértve a Smart Dock csatlakozófelületet, a HPC tisztítófúvókát és a standard mérési ciklusokat.

Fúrótörés-ellenőrzés

Bohrerbruchkontrolle durch Tastelement, das beim Werkzeugwechsel auf Bohrerbruch prüft.

Fúrótörés-ellenőrzés

A gombelem ellenőrzi a fúró törését a szerszámcsere során (kb. 2 másodperc).

Megmunkálóközpont forgó/döntőasztallal: ACURA 50

Az Ön előnyei a ACURA 50

A gépek összehasonlítása.

Galéria az ACURA 50.

A precizitás alapja.

Válassza ki a CNC vezérlőrendszert.

Folyadékhűtéses motortengelyek precíziós hűtővel.

Automatizálja megmunkálóközpontját.

Automatizálja megmunkálóközpontját.

Hány eszközre van szüksége?

A folyamat megbízhatóságának maximalizálása.

Optimalizált tisztítási technológia és forgácseltávolítás.

Chip öblítés

Porvédő

Emulziós köd extrakció

Folyamatvezérlés forgó ablakkal

Forgácsprés

Még nagyobb teljesítmény a nagynyomású hűtőfolyadék-rendszerekkel.

Mérés és ellenőrzés.

Érintésérzékelőkkel és lézerrel.

3D infravörös mérőszonda

Toolsetter

Lézeres vezérlőrendszer

Fúrótörés-ellenőrzés

Ez az Ön új, Németországban gyártott CNC megmunkálóközpontja.

ACURA 50

CNC-vezérlés

Orsó

Raklap automatizálás

Munkadarab automatizálás

Szerszámmagazinok

Tisztítási kiegészítők

Hűtőfolyadék-rendszerek

Mérő- és érintésérzékelő rendszerek
