Modèle bien pensé.
Centre d'usinage avec table rotative/pivotante: ACURA 65 EL

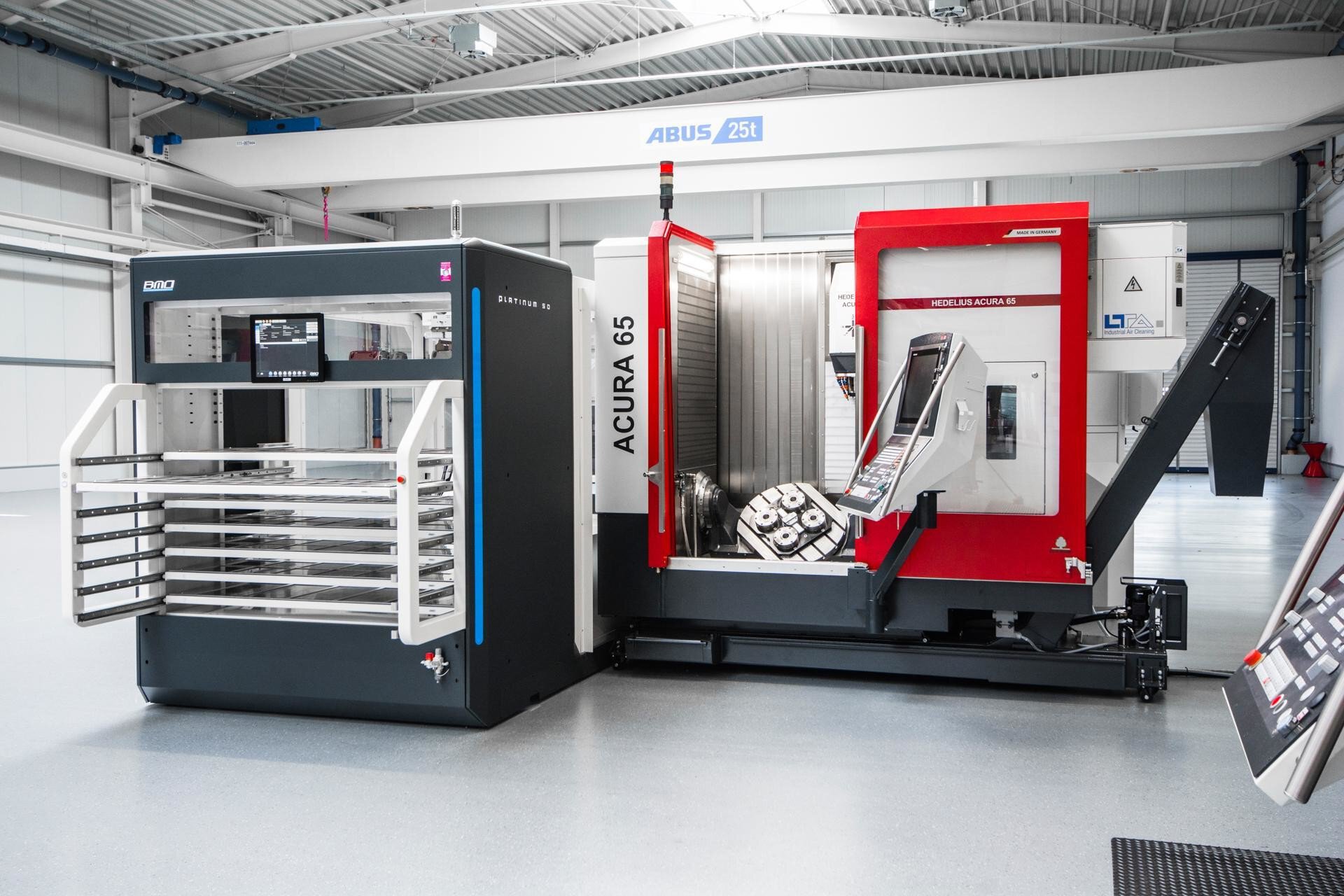

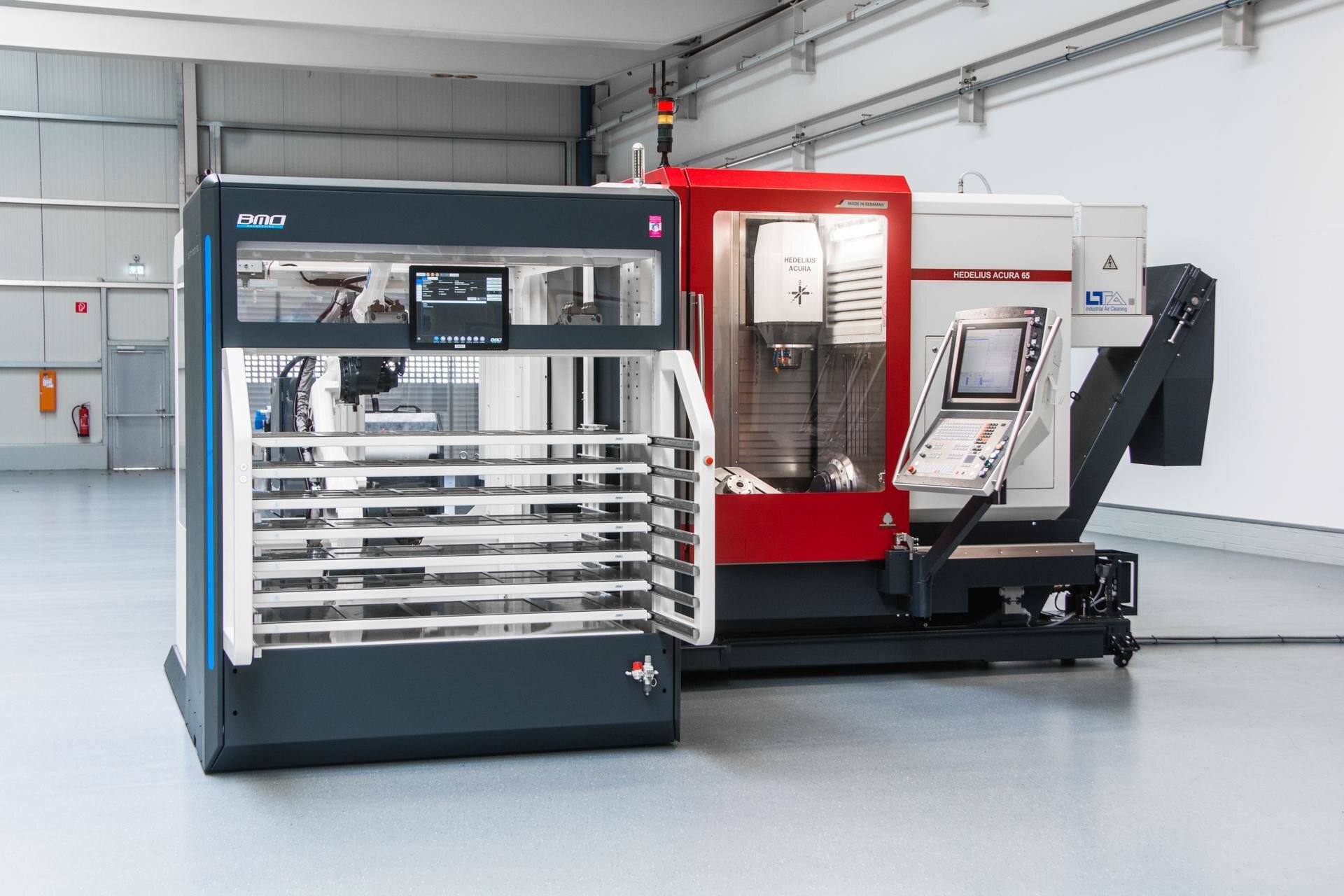

L'ACURA 65 EL permet d'automatiser la production indépendamment du fabricant grâce à un système de manutention de palettes ou un robot depuis le côté gauche de la machine. Il est ainsi possible d'automatiser la production sans intervention humaine. La porte du centre d'usinage à 5 axes reste entièrement accessible pour la fabrication manuelle de pièces individuelles.
Vos avantages avec la ACURA 65 EL
- Automatiser avec un système de manutention de palettes ou un robot
- Chargement depuis le côté gauche de la machine
- Interface d'automatisation préparée
- Ouverture de chargement latérale avec hauteur d'ouverture d'environ 900 mm
- Convient à de nombreux systèmes de manutention de palettes ou systèmes robotisés
- Porte de chargement à commande pneumatique en acier inoxydable à gauche dans l'Espace de travail
- Transfert rotatif quadruple pour le système pneumatique dans la table de la machine pour l'actionnement d'éléments de serrage à point zéro ou de tendeurs de force
Organiser une consultation
Comparaison des machines.
C'est ici que naît la comparaison des machines : ajoutez d'autres machines pour comparer les paramètres de performance.
|
||||||
|
ACURA 65 EL
|
Ajouter une Machine
|
Ajouter une Machine
|
||||
| Course (X/Y/Z) | ||||||
| Course (X/Y/Z) | 700 x 650 x 600 mm | - | - | |||
| Zone pivotante | ||||||
| Zone pivotante | +30° – -115° | - | - | |||
| Puissance | ||||||
| Puissance | 22 / 29 / 50 / 35 / 30 kW | - | - | |||
| Plage de vitesses | ||||||
| Plage de vitesses | 14000 / 15000 / 18000 / 22000 min-1 | - | - | |||
| Porte-outils | ||||||
| Porte-outils | SK 40, BT 40, HSK A63 | - | - | |||
| Capacité | ||||||
| Capacité | 65 / 90 / 135 / 180 / 245 / 329 | - | - | |||
| Dimensions Table rotative/pivotante | ||||||
| Dimensions Table rotative/pivotante | Ø 650x540 mm | - | - | |||
| Charge Table rotative/pivotante max. | ||||||
| Charge Table rotative/pivotante max. | 500 kg | - | - | |||
| Diamètre du cercle de passage | ||||||
| Diamètre du cercle de passage | Ø 700 mm | - | - | |||
Galerie.
La base de la Précision.
De nombreux facteurs interviennent dans l'obtention d'une précision de pièce donnée. Il y a d'abord les machines elles-mêmes. Ainsi, le Modèle, les composants et le logiciel ont une influence sur le résultat de l'usinage. Mais il faut aussi tenir compte de nombreux facteurs concomitants, de l'emplacement de la machine à la qualification des collaborateurs, en passant par les moyens de mesure, les dispositifs de serrage et les outils.
Précision des Centres d'usinage HEDELIUS
Fabrication en usine.
Guides et rectitude.
Précision de la circularité IT6.
Systèmes de mesure sur les axes rotatifs.
Précision à long terme.
Compensation de température.
