• TILTENTA 11-2600 Met geïntegreerde NC-draaitafel.

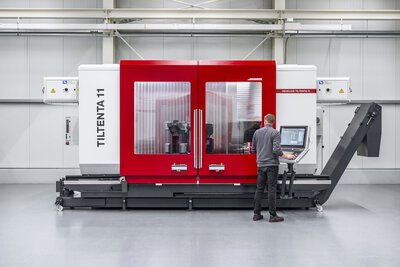

    HEDELIUS 5-assig bewerkingscentrum TILTENTA 11-2600
  • TILTENTA 11-2600 Met grote bankettafel.
    HEDELIUS 5-assig bewerkingscentrum TILTENTA 11-2600
2600 x 1100 x 900 mm
Verplaatsingen (X/Y/Z)
2600 x 1100 x 900 mm
Verplaatsing
1800 / 2200 kg
Draaitafel belasting max.
1800 / 2200 kg
Draaitafel belasting
4000 kg
Max. belasting op vaste tafel
4000 kg
Vaste tafelbelasting

Bewerkingscentrum met Zwenkspil: TILTENTA 11-2600

Met een indrukwekkende 1.100 mm Verplaatsing betreedt de TILTENTA-11 Bouwserie van HEDELIUS nieuwe dimensies. De TILTENTA 11-2600 opent nieuwe toepassingsgebieden voor het bewerken van Afzonderlijke delen en series in de machine-, Gereedschap- en voertuigbouw. Of het nu gaat om het bewerken van lange werkstukken of om 5-zijdige complete bewerking met een geïntegreerde NC-draaitafel - het TILTENTA crossover concept lost veel taken op. De combinatie van een traploos zwenkbare hoofdspil en een lange machinetafel met geïntegreerde NC-draaitafel maakt de gemengde productie van grote werkstukken en nauwkeurige 5-assige bewerking op één machine mogelijk.

Uw voordelen met de TILTENTA 11-2600

  • Extra grote Verplaatsing van 1.100 mm
  • Veelzijdig 5-assig bewerkingscentrum met zwenkbare hoofdspil
  • Hoge Tafelbelasting
  • Optioneel met geïntegreerde Draaitafel voor zwaar gebruik
  • Maximale Precisie dankzij vier assen in het Gereedschap en één as in het Werkstuk
  • Snelle Gereedschapswisselaar met 65 plaatsen
Regel een consultatie

Vergelijking van de machines.

Hier wordt de machinevergelijking gemaakt: voeg meer machines toe om de prestatieparameters te vergelijken.

HEDELIUS 5-assig bewerkingscentrum TILTENTA 11-2600
TILTENTA 11-2600
Machine toevoegen
Machine toevoegen
Verplaatsingen (X/Y/Z)
Verplaatsingen (X/Y/Z) 2600 x 1100 x 900 mm - -
Pendelbedrijf
Pendelbedrijf - - -
Zwenkbereik
Zwenkbereik -5° – +98°/-98° – +98° - -
Vermogen
Vermogen 22 / 37 / 50 / 35 kW - -
Toerentalbereik
Toerentalbereik 14000 / 15000 / 18000 min-1 - -
Gereedschapsopname
Gereedschapsopname SK 40, BT 40, HSK A63 - -
Capaciteit
Capaciteit 65 / 135 / 180 / 245 / 329 - -
Opspanvlak
Opspanvlak 3080 x 1100 mm - -
Max. belasting op vaste tafel
Max. belasting op vaste tafel 4000 kg - -
Afdekplaat Draaitafel
Afdekplaat Draaitafel Ø 1140 mm - -
Draaikransdiameter
Draaikransdiameter Ø 1450 mm - -
Draaitafel belasting max.
Draaitafel belasting max. 1800 / 2200 kg - -

Gallery.

De basis van Precisie.

Veel factoren spelen een rol bij het bereiken van een bepaalde nauwkeurigheid van het werkstuk. Ten eerste zijn er de machines zelf. De Bouwwijze, componenten en software hebben allemaal invloed op het bewerkingsresultaat. Er zijn echter ook veel begeleidende factoren om rekening mee te houden, van de locatie van de machine tot meetapparatuur, opspanmiddelen en Gereedschap tot de kwalificaties van de werknemers.

Nauwkeurigheid van HEDELIUS Bewerkingscentra
HEDELIUS TILTENTA 7 universeel bewerkingscentrum met constant vrijdragende Y-as en resulterende stijfheid voor hoge precisie.
Verfijnde Bouwwijze.

Ontworpen als universele bewerkingscentra voor een breed scala aan toepassingen in de machine- en gereedschapsbouw, legt HEDELIUS tijdens de ontwerpfase veel Gewicht op stabiliteit en precisie. Het resultaat van dit proces is de speciale HEDELIUS Bouwwijze met de constant vrijdragende As en de daaruit voortvloeiende hoge stijfheid en Precisie over het gehele slagbereik van de Y- en Z-as.

Kritische onderdelen zoals loopkolommen, bedden en draaitafelunits worden bij HEDELIUS zelf geproduceerd en gemeten. Hierdoor houden we niet alleen de kwaliteit constant in de gaten, maar herkennen we ook de mogelijkheden en grenzen van de moderne verspaning in het dagelijks gebruik.
Eigen productie.

Kritische Bouwgroepen zoals Kolomsledes, bedden en Draai-/zwenktafeleenheden worden bij HEDELIUS zelf geproduceerd en gemeten. Hierdoor houden we niet alleen de kwaliteit constant in de gaten, maar herkennen we ook de mogelijkheden en beperkingen van de moderne Verspaning in het dagelijks gebruik. Deze proceskennis wordt voortdurend gebruikt om onze producten te verbeteren en onze klanten te adviseren.

De rechtheid van de lineaire assen controleren met een laserinterferometer.
Geleidingen en rechtheid.

HEDELIUS gebruikt vooraf uitgelijnde rolgeleidingen van Duitse en Zwitserse fabrikanten. Aan het einde van de assemblage worden de positioneringsnauwkeurigheid, Herhalingsnauwkeurigheid, rechtheid en speling van de lineaire assen gecontroleerd en gedocumenteerd met een laserinterferometer. De positioneringsnauwkeurigheid van de lineaire assen volgens ISO 230-2 is regelmatig minder dan 6 µm.

3D meettaster op de HEDELIUS ACURA. De nauwkeurigheid testen met de Reinshaw cirkelvormtest.
IT6 circulaire nauwkeurigheid.

De Renishaw rondheidstest heeft zich gevestigd als testmethode voor de nauwkeurigheid van Bewerkingscentra. De meting geeft informatie over de interactie tussen twee lineaire assen en de nauwkeurigheid van een cirkelbeweging. De slipvrije rolgeleidingen in combinatie met de directe wegmeetsystemen en hoge hoeknauwkeurigheid maken het mogelijk om pasvormen te frezen in een kwaliteit van IT6, waardoor de productietijd verkort wordt en er minder spindelgereedschap nodig is.

Lasergebaseerd meetinstrument om hoek en parallelliteit te garanderen. CNC-bewerkingscentrum met hoekencoder in de rotatieassen.
Meetsystemen op Rondassen.

De nauwkeurigheid van de meetsystemen heeft een aanzienlijke invloed op de hoekigheid en parallelliteit van oppervlakken en boringen. HEDELIUS gebruikt directe Hoekmeetsensoren in het centrum van elke draaias in de geïntegreerde draaitafels, de zwenkspindelaandrijvingen en de Draai-/zwenktafeleenheden. Als optie meten laserencoders de positioneringsnauwkeurigheid van de draaiassen met een resolutie van ±1" en kalibreren ze de assen voor maximale positioneringsnauwkeurigheid.

Gebruik van directe lineaire encoders om de positie van de assen te registreren.
Precisie op lange termijn.

HEDELIUS gebruikt alleen directe lineaire encoders om de positie van de X-, Y- en Z-as te meten. Dit betekent dat de positioneringslus het volledige aanvoermechanisme omvat. Dit wordt een "gesloten lus" Exploitant genoemd. Overdrachtsfouten in de mechanica kunnen dus worden gedetecteerd door de lineaire encoder op de toevoeras en gecorrigeerd door de besturingselektronica.

Spindelkoeler op een HEDELIUS bewerkingscentrum om de thermische stabiliteit tijdens het bewerken te verhogen.
Temperatuurcompensatie.

HEDELIUS rust zijn bewerkingscentra uit met spindelkoelers om de warmte die vrijkomt in de freesspindel af te voeren. Het koelsysteem zorgt standaard al voor een verhoogde thermische stabiliteit. Omdat echter niet alle warmte door de spilkoeling kan worden afgevoerd, installeert HEDELIUS optioneel temperatuursensoren op de spil, de bewegende kolom en in sommige gevallen op de rotatieassen om structurele verplaatsingen via het besturingssysteem te compenseren.

Kies uw CNC-besturing.

Wat meestal als Speciale toebehoren wordt beschouwd, is bij HEDELIUS standaard: alle Bewerkingscentra zijn standaard uitgerust met een CNC-bewerkingscentra met toetsenbord, kleurenmonitor, Spil overdrive en originele software. Geavanceerde besturingstechnologie van SIEMENS of HEIDENHAIN garandeert maximaal bedieningscomfort en onbeperkte functionaliteit. Jij beslist met welk Systeem je wilt werken.

Pas u aan uw gewenste besturingssysteem aan met seminars van de CNC Academy.
HEDELIUS-besturing voor CNC-bewerkingscentrum met Heidenhain TNC7
HEDELIUS-besturing voor CNC-bewerkingscentrum met Heidenhain TNC7
HEDELIUS-besturing voor CNC-bewerkingscentrum met SIEMENS Sinumerik ONE
HEDELIUS-besturing voor CNC-bewerkingscentrum met SIEMENS Sinumerik ONE

Vloeistofgekoelde motorassen met precisiekoeler.

Vermogenrijke en koppelrijke CELOX integraalmotorspindels met hybride lagertechnologie zorgen voor de technologische voorsprong van HEDELIUS Bewerkingscentra. In combinatie met de HSK interface garandeert het hydromechanische Gereedschapsspansysteem maximale systeemstijfheid en rondloopnauwkeurigheid.

Kom alles te weten over geïntegreerde motorspindels.
Krachtige en koppelrijke CELOX integrale motorspindels met hybride lagertechnologie zorgen voor de technologische voorsprong van HEDELIUS bewerkingscentra. Het hydromechanische gereedschapspansysteem in combinatie met de HSK interface garandeert maximale systeemstijfheid en rondloopnauwkeurigheid.

Automatiseer uw Bewerkingscentrum.

Meer productiviteit, hogere leverbetrouwbaarheid, opgeluchte werknemers: er zijn veel goede redenen om de productie te automatiseren. HEDELIUS Bewerkingscentra kunnen optimaal worden geautomatiseerd. De automatisering wordt vaak aan de zijkant van de machine bevestigd. Laden vanaf de zijkant betekent dat de Werkruimte volledig beschikbaar blijft voor Instel- en controlewerkzaamheden, maar bijvoorbeeld ook voor de productie van losse onderdelen tijdens de dagdienst. Zelfs kraanbelading van de machine is onbeperkt mogelijk. Een ander voordeel (Afhankelijk van de gekozen automatisering) is de zichtbaarheid van de werkruimte en dus een geoptimaliseerde procesbesturing tijdens het instellen op de automatisering. Tegelijkertijd vereist deze oplossing weinig diepte en kan ze gemakkelijk worden geïntegreerd in een bestaande productielijn.

Voordelen van Automatisering.
Palletautomatisering
Werkstukautomatisering

Aantal pallets

Palletafmeting

Transfergewicht

Opslag-/ophaalstation

Draaibaar Opslag-/ophaalstation

Bediening met meerdere machines

34

400x400x38 mm

88 /110 kg

6

400x400x38 / 400x500x48 mm

270 /370 kg

22

400x400x38 mm

270 kg

HEDELIUS MARATHON SR 518
HEDELIUS MARATHON SR 518

18

500x500x48 mm

470 kg

BMO Automation: BMO Platinum - Werkstukautomatisering
BMO Automation: BMO Platinum - Werkstukautomatisering

8

400x400x38 mm

25 /88 kg

20

200x200x38 mm

25 kg

BMO Automation: automatisering van titaniumwerkstukken
BMO Automation: automatisering van titaniumwerkstukken

38

400x400x38 mm

180 /225 kg

BMO Automation: BMO Infinity
BMO Automation: BMO Infinity

individueel

600x600x48 / 400x400x38 mm

180 /225 kg

50

-

30 kg

24

-

60 kg

Palletautomatisering INDUNORM Indumatik Light 120
Palletautomatisering INDUNORM Indumatik Light 120

24

-

120 kg

individueel

-

150 kg

25

400x400x38 / 320x320x38 mm

80 kg

EROWA Leonardo palletvorkenversteller met magazijnen op meerdere niveaus
EROWA Leonardo palletvorkenversteller met magazijnen op meerdere niveaus

40

-

80 /120 kg

EROWA ERD 250 - Handling voor pallets
EROWA ERD 250 - Handling voor pallets

individueel

400x400x38 mm

150 /500 kg

Werkstukautomatisering met RoboJob Tower hefsysteem + HEDELIUS ACURA 65 EL bewerkingscentrum
Werkstukautomatisering met RoboJob Tower hefsysteem + HEDELIUS ACURA 65 EL bewerkingscentrum

individueel

-

100 kg

-

-

25 /50 kg

Behandeling van werkstukken

Palletbehandeling

Transfergewicht

Opslag-/ophaalstation

Draaibaar Opslag-/ophaalstation

Bediening met meerdere machines

88 / 110 kg

BMO Automation: BMO Platinum - Werkstukautomatisering
BMO Automation: BMO Platinum - Werkstukautomatisering

25 / 50 / 88 kg

25 kg

BMO Automation: automatisering van titaniumwerkstukken
BMO Automation: automatisering van titaniumwerkstukken

180 / 225 kg

BMO Automation: BMO Infinity
BMO Automation: BMO Infinity

180 / 225 kg

25 kg

Werkstukautomatisering met RoboJob Tower hefsysteem + HEDELIUS ACURA 65 EL bewerkingscentrum
Werkstukautomatisering met RoboJob Tower hefsysteem + HEDELIUS ACURA 65 EL bewerkingscentrum

100 kg

25 / 50 kg

25 / 50 kg

Automatiseer uw Bewerkingscentrum.

Meer productiviteit, hogere leverbetrouwbaarheid, opgeluchte werknemers: er zijn veel goede redenen om de productie te automatiseren. HEDELIUS Bewerkingscentra kunnen optimaal worden geautomatiseerd. De automatisering wordt vaak aan de zijkant van de machine bevestigd. Laden vanaf de zijkant betekent dat de Werkruimte volledig beschikbaar blijft voor Instel- en controlewerkzaamheden, maar bijvoorbeeld ook voor de productie van losse onderdelen tijdens de dagdienst. Zelfs kraanbelading van de machine is onbeperkt mogelijk. Een ander voordeel (Afhankelijk van de gekozen automatisering) is de zichtbaarheid van de werkruimte en dus een geoptimaliseerde procesbesturing tijdens het instellen op de automatisering. Tegelijkertijd vereist deze oplossing weinig diepte en kan ze gemakkelijk worden geïntegreerd in een bestaande productielijn.

Voordelen van Automatisering.
Palletautomatisering

Aantal pallets

34

Palletafmeting

400x400x38 mm

Transfergewicht

88 /110 kg

Opslag-/ophaalstation

Draaibaar Opslag-/ophaalstation

Bediening met meerdere machines

Aantal pallets

6

Palletafmeting

400x400x38 / 400x500x48 mm

Transfergewicht

270 /370 kg

Opslag-/ophaalstation

Draaibaar Opslag-/ophaalstation

Bediening met meerdere machines

Aantal pallets

22

Palletafmeting

400x400x38 mm

Transfergewicht

270 kg

Opslag-/ophaalstation

Draaibaar Opslag-/ophaalstation

Bediening met meerdere machines

HEDELIUS MARATHON SR 518

Aantal pallets

18

Palletafmeting

500x500x48 mm

Transfergewicht

470 kg

Opslag-/ophaalstation

Draaibaar Opslag-/ophaalstation

Bediening met meerdere machines

BMO Automation: BMO Platinum - Werkstukautomatisering

Aantal pallets

8

Palletafmeting

400x400x38 mm

Transfergewicht

25 /88 kg

Opslag-/ophaalstation

Draaibaar Opslag-/ophaalstation

Bediening met meerdere machines

Aantal pallets

20

Palletafmeting

200x200x38 mm

Transfergewicht

25 kg

Opslag-/ophaalstation

Draaibaar Opslag-/ophaalstation

Bediening met meerdere machines

BMO Automation: automatisering van titaniumwerkstukken

Aantal pallets

38

Palletafmeting

400x400x38 mm

Transfergewicht

180 /225 kg

Opslag-/ophaalstation

Draaibaar Opslag-/ophaalstation

Bediening met meerdere machines

BMO Automation: BMO Infinity

Aantal pallets

individueel

Palletafmeting

600x600x48 / 400x400x38 mm

Transfergewicht

180 /225 kg

Opslag-/ophaalstation

Draaibaar Opslag-/ophaalstation

Bediening met meerdere machines

Aantal pallets

50

Palletafmeting

-

Transfergewicht

30 kg

Opslag-/ophaalstation

Draaibaar Opslag-/ophaalstation

Bediening met meerdere machines

Aantal pallets

24

Palletafmeting

-

Transfergewicht

60 kg

Opslag-/ophaalstation

Draaibaar Opslag-/ophaalstation

Bediening met meerdere machines

Palletautomatisering INDUNORM Indumatik Light 120

Aantal pallets

24

Palletafmeting

-

Transfergewicht

120 kg

Opslag-/ophaalstation

Draaibaar Opslag-/ophaalstation

Bediening met meerdere machines

Aantal pallets

individueel

Palletafmeting

-

Transfergewicht

150 kg

Opslag-/ophaalstation

Draaibaar Opslag-/ophaalstation

Bediening met meerdere machines

Aantal pallets

25

Palletafmeting

400x400x38 / 320x320x38 mm

Transfergewicht

80 kg

Opslag-/ophaalstation

Draaibaar Opslag-/ophaalstation

Bediening met meerdere machines

EROWA Leonardo palletvorkenversteller met magazijnen op meerdere niveaus

Aantal pallets

40

Palletafmeting

-

Transfergewicht

80 /120 kg

Opslag-/ophaalstation

Draaibaar Opslag-/ophaalstation

Bediening met meerdere machines

EROWA ERD 250 - Handling voor pallets

Aantal pallets

individueel

Palletafmeting

400x400x38 mm

Transfergewicht

150 /500 kg

Opslag-/ophaalstation

Draaibaar Opslag-/ophaalstation

Bediening met meerdere machines

Werkstukautomatisering met RoboJob Tower hefsysteem + HEDELIUS ACURA 65 EL bewerkingscentrum

Aantal pallets

individueel

Palletafmeting

-

Transfergewicht

100 kg

Opslag-/ophaalstation

Draaibaar Opslag-/ophaalstation

Bediening met meerdere machines

Aantal pallets

-

Palletafmeting

-

Transfergewicht

25 /50 kg

Opslag-/ophaalstation

Draaibaar Opslag-/ophaalstation

Bediening met meerdere machines

Werkstukautomatisering

Behandeling van werkstukken

Palletbehandeling

Transfergewicht

88 / 110 kg

Opslag-/ophaalstation

Draaibaar Opslag-/ophaalstation

Bediening met meerdere machines

BMO Automation: BMO Platinum - Werkstukautomatisering

Behandeling van werkstukken

Palletbehandeling

Transfergewicht

25 / 50 / 88 kg

Opslag-/ophaalstation

Draaibaar Opslag-/ophaalstation

Bediening met meerdere machines

Behandeling van werkstukken

Palletbehandeling

Transfergewicht

25 kg

Opslag-/ophaalstation

Draaibaar Opslag-/ophaalstation

Bediening met meerdere machines

BMO Automation: automatisering van titaniumwerkstukken

Behandeling van werkstukken

Palletbehandeling

Transfergewicht

180 / 225 kg

Opslag-/ophaalstation

Draaibaar Opslag-/ophaalstation

Bediening met meerdere machines

BMO Automation: BMO Infinity

Behandeling van werkstukken

Palletbehandeling

Transfergewicht

180 / 225 kg

Opslag-/ophaalstation

Draaibaar Opslag-/ophaalstation

Bediening met meerdere machines

Behandeling van werkstukken

Palletbehandeling

Transfergewicht

25 kg

Opslag-/ophaalstation

Draaibaar Opslag-/ophaalstation

Bediening met meerdere machines

Werkstukautomatisering met RoboJob Tower hefsysteem + HEDELIUS ACURA 65 EL bewerkingscentrum

Behandeling van werkstukken

Palletbehandeling

Transfergewicht

100 kg

Opslag-/ophaalstation

Draaibaar Opslag-/ophaalstation

Bediening met meerdere machines

Behandeling van werkstukken

Palletbehandeling

Transfergewicht

25 / 50 kg

Opslag-/ophaalstation

Draaibaar Opslag-/ophaalstation

Bediening met meerdere machines

Behandeling van werkstukken

Palletbehandeling

Transfergewicht

25 / 50 kg

Opslag-/ophaalstation

Draaibaar Opslag-/ophaalstation

Bediening met meerdere machines

Efficiëntere opstelling.
Optionele accessoires voor Ombouw-optimalisatie.

Efficiëntere opstelling.

Optionele accessoires voor Ombouw-optimalisatie.

Het uitgebreide assortiment accessoires voor HEDELIUS Bewerkingscentra breidt de toepassingsmogelijkheden van de machines aanzienlijk uit. NC-draaitafels voor 4-zijdige bewerking of draaibare bruggen met tegenlagers kunnen in de ruime werkruimten worden geïntegreerd. Optioneel kunnen de HEDELIUS machines worden uitgerust met een Nulpuntspansysteem, dat in de fabriek in de Machinetafel wordt geïnstalleerd.

Scheidingswand werkruimte

Het HEDELIUS TILTENTA bewerkingscentrum uitgerust met een scheidingswand in de werkruimte creëert een 3-assige en een 5-assige werkruimte voor pendelbedrijf.

Geïntegreerde Draaitafels

CNC 4-/5-assig bewerkingscentrum met geïntegreerde NC-rondtafel voor 5-assig bewerken van zware werkstukken.

Gemonteerde Draaitafel

CNC 4-/5-assig bewerkingscentrum met gemonteerde NC-draaitafel met tegenlager.
Gemonteerde NC-draaitafel met tegenhouder voor nauwkeurige bewerking van lange, zware werkstukken op CNC-bewerkingscentra. De hoofdspil staat onder een hoek voor betere bewerking.

Nulpuntklemsystemen

Het reinigen, meten, uitlijnen en opspannen op CNC-bewerkingscentra wordt enorm vereenvoudigd door nulpuntklemsystemen zoals Schunk.
Het reinigen, meten, uitlijnen en opspannen op CNC-bewerkingscentra wordt enorm vereenvoudigd door nulpuntklemsystemen zoals ZeroClamp.

Zwenkbruggen

NC-draaitafelaangedreven draaibruggen maken meerzijdige bewerking met meervoudige opspanning mogelijk.

Pickup-Gereedschapsmagazijn

HEDELIUS opraapmagazijn voor lange gereedschappen en grote diameters.

Hulpmiddelen

Handbediening
Handbediening
Handbediening
Mousepad holder

Hoeveel Gereedschap heb je nodig?

Het leveren van het juiste Gereedschap is een sleutelfactor in de dagelijkse productie. Gereedschap zoeken, kalibreren, transport en laden van het magazijn nemen kostbare capaciteit in beslag en kunnen op jaarbasis honderden werkuren in beslag nemen. Verzeker uw economisch voordeel met het 152, 180 of 264-vaks Magazijn met geïntegreerd Conusreinigingsstation.

Rationaliseer je productieproces enorm.
Gereedschapsopname: SK 40 / BT 40 / HSK A63
Capaciteit: 65
Gereedschapsopname: SK 40 / BT 40 / HSK A63
Capaciteit: 65
Gereedschaplengte: 330 mm
Gereedschapsopname: SK 40 / BT 40 / HSK A63
Capaciteit: 70
Gereedschaplengte: 330 mm
Vloeroppervlak: 1135 x 1135 mm
Gereedschapsopname: SK 40 / BT 40 / HSK A63
Capaciteit: 115
Gereedschaplengte: 330 mm
Vloeroppervlak: 1135 x 1135 mm
Gereedschapsopname: SK 40 / BT 40 / HSK A63
Capaciteit: 180
Gereedschaplengte: 330 mm
Vloeroppervlak: 1340 x 1340 mm
Gereedschapsopname: SK 40 / BT 40 / HSK A63
Capaciteit: 264
Gereedschaplengte: 330 mm
Vloeroppervlak: 1660 x 1660 mm
Maximaliseer de betrouwbaarheid van het proces.
Geoptimaliseerde reinigingstechnologie en spaanafvoer.

Maximaliseer de betrouwbaarheid van het proces.

Geoptimaliseerde reinigingstechnologie en spaanafvoer.

Naast handbediende afblaas- en spoelpistolen voor Afstand en het droogblazen van de Werkstukken kunnen de Bewerkingscentra ook worden uitgerust met extra spoelnozzles, wat de Procesveiligheid verhoogt, vooral bij geautomatiseerde productie en aluminiumproductie.

Spanen

Reinigingssproeiers bevestigd aan de zijkant en voorkant van de machinetafel van het CNC-bewerkingscentrum voor het spoelen van het machinebed en de deuren van het werkgebied.
Spoelpistolen geïnstalleerd in het werkgebied van het CNC-bewerkingscentrum, compleet met koelvloeistofpomp en vasthoudinrichtingen.
Afblaaspistolen met perslucht, uitgerust met snelkoppelingen, spiraalslangen en vasthoudinrichtingen, zorgen voor een efficiënte verwijdering van spanen en resten van de CNC-machine. Deze apparaten helpen om de werkomgeving schoon te houden, de procesbetrouwbaarheid te verhogen en de precisie van uw productie te verbeteren.

Stofbeschermingsbekleding

Volledige inkapseling van het achterste machinecompartiment voor stofbescherming van de bewegende kolom en de volledige X-as.

Emulsienevel extractie

Elektrostatische afzuigluchtfilters bevestigd aan de zijkant van het CNC-bewerkingscentrum voor afzuiging van emulsienevel.
Elektrostatische afzuigluchtfilters bevestigd aan de zijkant van het CNC-bewerkingscentrum voor afzuiging van emulsienevel.

Procesregeling met Draairuit

CNC-bewerkingscentrum uitgerust met een draaivenster voor procesbesturing.

Spanenpers

De spanenpers is rechtstreeks aangesloten op de spanentransporteur van het HEDELIUS bewerkingscentrum. De spanen die tijdens het bewerken ontstaan, worden geperst, waardoor het afvalmateriaal in recyclebaar materiaal wordt omgezet. Dit bespaart ruimte en extra afvoerkosten.

Nog betere prestaties met Hogedruk-koelmiddelinstallaties.

Een aanzienlijke prestatieverhoging wordt bereikt door het gebruik van Hogedruk-koelmiddelinstallaties. Hierbij wordt de koelvloeistof via de Werkspil rechtstreeks naar de snijkanten van het Gereedschap geleid. De afzonderlijke Koelmiddelinstallatie met hellend bed filter inclusief automatische Papiertoevoer en vulniveaubewaking voor Verspaning van staal, grijs gietijzer en aluminium. Fijne spanen kunnen vooraf worden uitgefilterd met een Voorfilter. In de retour van het Koelmiddel is een Tweelingschakelfilter geïntegreerd om de roterende afdichting te beveiligen. De Frequentieomvormer maakt een traploze drukregeling in het Programma einde mogelijk.

Aanzienlijke toename in prestaties.
Inhoud Schoon bekken: 500 Liter
Pompvermogen: 25 bar, 20 l/min
Inhoud Schoon bekken: 900 Liter
Pompvermogen: 25/50/75 bar, 20 l/min
Inhoud Schoon bekken: 1400 Liter
Pompvermogen: 25/50/75 bar, 20 l/min
Meten en controleren.
Meten en controleren.

Meten en controleren.

Met schakelende tasters en laser.

Gereedschapsmeettasters, Meetknoppen en gereedschapslasers kunnen worden gebruikt voor verschillende toepassingen, zoals voorbereidende, regelende of bewakende metingen. Tijdens voorbereidende metingen worden werkstukafmetingen, hoekfouten of opspanfouten bepaald. Terwijl controlemeting automatisch reageert op materiaalproblemen, systeemgerelateerde procesafwijkingen en ongeplande gebeurtenissen om een zo succesvol mogelijk procesverloop te garanderen, legt Bewaking meten het bewerkingsresultaat vast.

3D-Infrarood meetknop

3D infrarood schakelende meettaster voor CNC-bewerkingscentra. Hij maakt hoge precisie mogelijk dankzij zijn schakelende 3D stylus, zendereenheid en werking op batterijen.

Toolsetter

Draadloze 2D meettaster Toolsetter voor het meten en controleren van gereedschappen op CNC-bewerkingscentra.

Lasercontrolesysteem

Blum laserbesturing voor precieze 4/5-assige bewerking op de TILTENTA.

Dit is uw nieuwe Bewerkingscentrum van Duitse makelij.

TILTENTA 11-2600

Verplaatsingen (X/Y/Z)
Verplaatsing
2600 x 1100 x 900 mm
Draaitafel belasting max.
Draaitafel belasting
1800 / 2200 kg
Max. belasting op vaste tafel
Vaste tafelbelasting
4000 kg

CNC-besturing

Spil

Palletautomatisering

Werkstukautomatisering

Instelopties

Gereedschapsmagazijn

Accessoires voor schoonmaken

Koelmiddelinstallatie

Meet- en tastsystemen

HEDELIUS 5-assig bewerkingscentrum TILTENTA 11-2600

Bent u geïnteresseerd in een nieuw HEDELIUS Bewerkingscentrum? Wij maken u graag een aanbieding, bijvoorbeeld voor een Bewerkingscentrum, een automatiseringsoplossing, etc. van HEDELIUS Maschinenfabrik GmbH. Wij demonstreren u graag de Vermogen van onze Bewerkingscentra in een praktijkdemonstratie of via video live stream.

This form requires your consent to third-party cookies. Privacy settings

Further information
Datenschutz
