Centre d'usinage avec table rotative/pivotante: ACURA 50

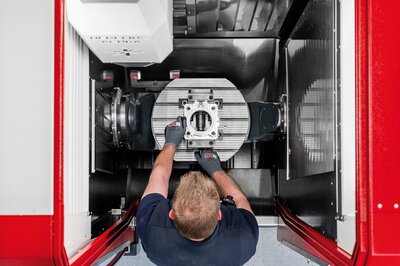

L'ACURA 50 offre plus de précision sur une surface de réglage moins importante. L'axe Y à guidage constant, associé aux chariots d'avance massivement nervurés en fonte grise, réduit les vibrations. La table rotative/pivotante est montée sur paliers des deux côtés et l'axe Z est spécialement protégé contre la distorsion thermique. Ces détails et bien d'autres encore augmentent la qualité de l'usinage, tandis que les dimensions du Centre d'usinage à 5 axes sont extrêmement réduites grâce à sa construction particulière.
Vos avantages avec la ACURA 50
- Course en Z de 550 mm
- Table rotative/pivotante sur paliers des deux côtés pour un enlèvement de copeaux de haute précision
- Entraînement direct sans jeu dans l'axe C
- Magasin à outils à 55 ou 80 positions, accessible par l'avant
- Chute de copeaux optimisée grâce au couvercle vertical en acier inoxydable
- Convoyeur à copeaux sur roulettes, extractible vers l'avant pour gagner de la place
- Faible hauteur, faible profondeur
- Fraisage simultané 5 axes en option
Organiser une consultation
Comparaison des machines.
C'est ici que naît la comparaison des machines : ajoutez d'autres machines pour comparer les paramètres de performance.
|
||||||
|
ACURA 50
|
Ajouter une Machine
|
Ajouter une Machine
|
||||
| Course (X/Y/Z) | ||||||
| Course (X/Y/Z) | 500 x 550 x 550 mm | - | - | |||
| Zone pivotante | ||||||
| Zone pivotante | +30° – -115° | - | - | |||
| Puissance | ||||||
| Puissance | 22 / 29 / 35 / 30 kW | - | - | |||
| Plage de vitesses | ||||||
| Plage de vitesses | 14000 / 18000 / 22000 min-1 | - | - | |||
| Porte-outils | ||||||
| Porte-outils | SK 40, BT 40, HSK A63 | - | - | |||
| Capacité | ||||||
| Capacité | 55 / 80 / 125 / 170 / 235 / 319 | - | - | |||
| Dimensions Table rotative/pivotante | ||||||
| Dimensions Table rotative/pivotante | Ø 500x430 mm | - | - | |||
| Charge Table rotative/pivotante max. | ||||||
| Charge Table rotative/pivotante max. | 300 kg | - | - | |||
| Diamètre du cercle de passage | ||||||
| Diamètre du cercle de passage | Ø 550 mm | - | - | |||

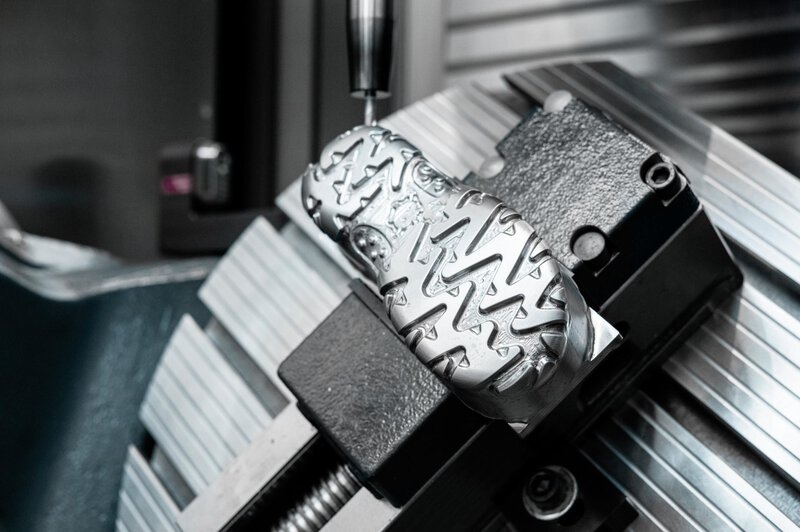

Galerie de l'ACURA 50.
La base de la Précision.
De nombreux facteurs interviennent dans l'obtention d'une précision de pièce donnée. Il y a d'abord les machines elles-mêmes. Ainsi, le Modèle, les composants et le logiciel ont une influence sur le résultat de l'usinage. Mais il faut aussi tenir compte de nombreux facteurs concomitants, de l'emplacement de la machine à la qualification des collaborateurs, en passant par les moyens de mesure, les dispositifs de serrage et les outils.
Précision des Centres d'usinage HEDELIUS
Fabrication en usine.
Modèle bien pensé.
Systèmes de mesure sur les axes rotatifs.
Précision de la circularité IT6.
Précision à long terme.
Compensation de température.
