Obráběcí centrum s otočným/náklopným stolem: ACURA 50

ACURA 50 nabízí větší přesnost na menší ploše. Stále vedená osa Y ve spojení s masivně žebrovanými posuvnými kluzáky ze šedé litiny snižují vibrace. Otočný výkyvný stůl je oboustranně uložen na ložiskách a osa Z je speciálně chráněna proti tepelnému zkreslení. Tyto a mnohé další detaily zvyšují kvalitu obrábění, přičemž rozměry pětiosého obráběcího centra jsou díky speciální konstrukci extrémně malé.

Vaše výhody s ACURA 50

Z-zdvih 550 mm
Rotační otočný stůl s ložisky na obou stranách pro vysoce přesné obrábění
Přímý pohon bez vůle v ose C
zásobník na 55 nebo 80 slotů lze ovládat zepředu.
Optimalizovaný pád třísek díky svislému krytu z nerezové oceli
Dopravník třísek na válečcích lze vysunout dopředu, aby se ušetřil prostor.
Nízká celková výška, malá montážní hloubka
Volitelné 5osé simultánní frézování

Rada na stroji

HEDELIUS 5-Achs-Bearbeitungszentrum ACURA 50

Srovnání strojů.

Zde se vytvoří porovnání strojů: Přidejte další stroje pro porovnání výkonnostních parametrů.


	ACURA 50	Přidat stroj	Přidat stroj
	Dráhy průjezdu (X/Y/Z)
Dráhy průjezdu (X/Y/Z)	500 x 550 x 550 mm	-	-
	Výkyvná řada
Výkyvná řada	+30° – -115°	-	-
	Výkon
Výkon	22 / 29 / 35 / 30 kW	-	-
	Rozsah rychlosti
Rozsah rychlosti	14000 / 18000 / 22000 min^-1	-	-
	Držák nástrojů
Držák nástrojů	SK 40, BT 40, HSK A63	-	-
	Kapacita
Kapacita	55 / 80 / 125 / 170 / 235 / 319	-	-
	Rozměry otočný stůl
Rozměry otočný stůl	Ø 500x430 mm	-	-
	Maximální zatížení otočného stolu
Maximální zatížení otočného stolu	300 kg	-	-
	Průměr rušivého kruhu
Průměr rušivého kruhu	Ø 550 mm	-	-

Galerie vozu ACURA 50.

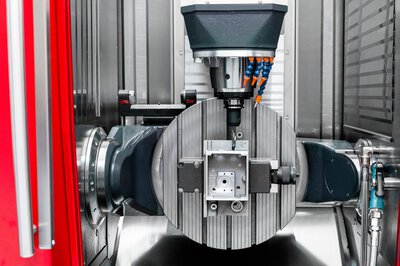

Dreh-Schwenktisch des 5-Achs-Bearbeitungszentrum ACURA 50 in geschenkter Position. Fräsbearbeitung eines eingespannten Werkstückes.

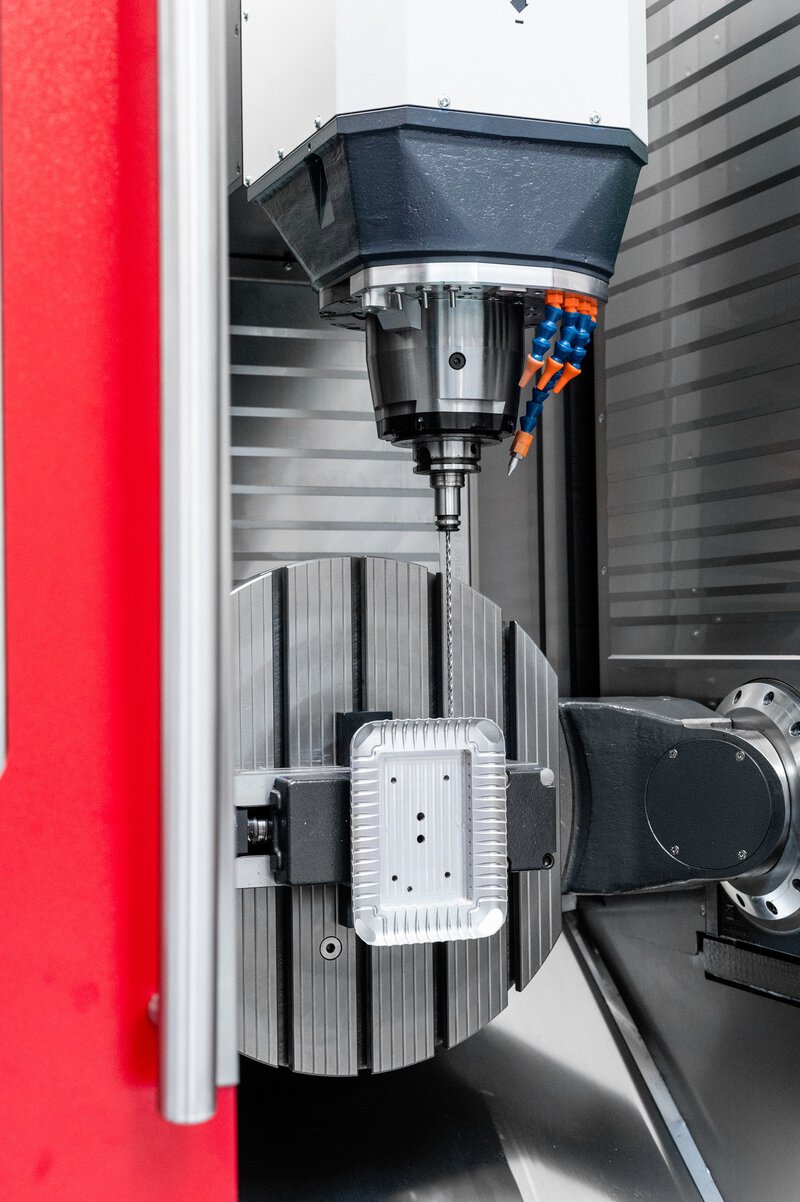

5-Achs-Bearbeitungszentrum ACURA mit Werkstück auf NC-Rundtisch. Rundtisch in vertikaler Position. Siebfilteranlage von hinten angeschlossen.

Seitenwand des 5-Achs-Bearbeitungszentrums ACURA 50 vorbereitet für seitliche Beladung der CNC-Fräse. Möglichkeit zur Automation wie Roboterzelle oder Palettenspeicher.

Bearbeitung eines eingespannten Werkstückes auf dem integrierten NC-Rundtisch des CNC 5-Achs-Bearbeitungszentrums ACURA 50. Präzise Bearbeitung durch beidseitig gelagertem Dreh-Schwenktisch.

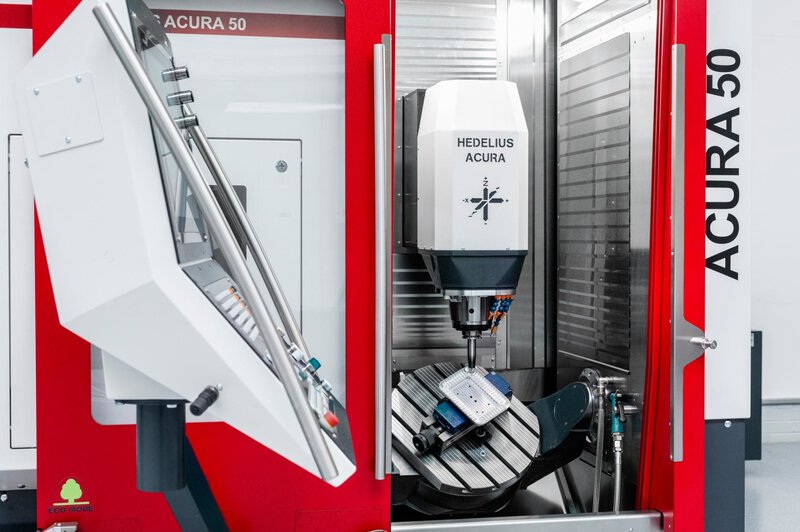

CNC Bearbeitung auf der ACURA 50 mit Dreh-Schwenktisch in geneigter Position mit eingespanntem Werkstück.

Impeller Bearbeitung auf dem 5-Achs-Bearbeitungszentrum ACURA 50 durch Dreh-Schwenktisch.

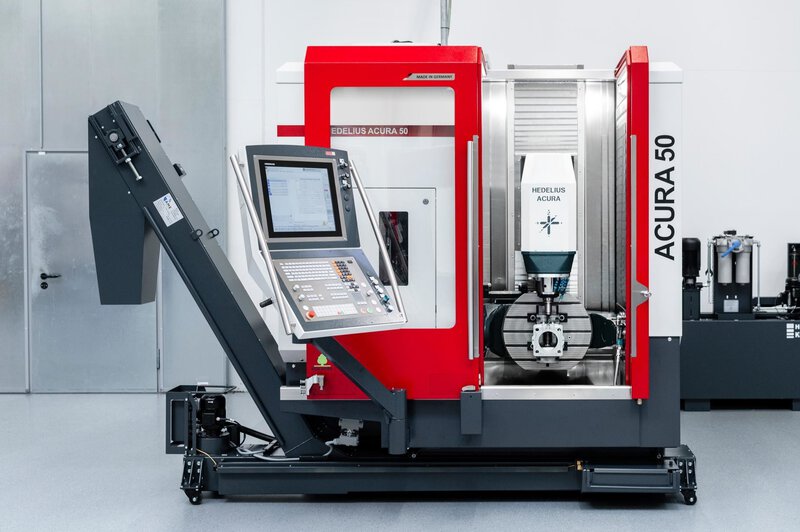

CNC 5-Achs-Bearbeitungszentrum ACURA 50 mit Dreh-Schwenktisch. Wenig Platzbedarf durch kompakte Bauweise.

5-Achs-Bearbeitungszentrum ACURA 50 ausgerüstet mit Tieflochbohrer. Bearbeitung eines Werkstückes, das auf den Dreh-Schwenktisch eingespannt ist und vertikal positioniert ist.

Beladung des 5-Achs-Bearbeitungszentrums ACURA 50 durch einen Kran. Öffnung der oberen Abdeckung zum Beladen.

5-Achs-Bearbeitungszentrum ACURA 50 optimal für präzise Bearbeitung von Werkstücken. Eingespannt auf Dreh-Schwenktisch für maximale Präzision.

HEDELIUS 5-Achs-Bearbeitungszentrum ACURA-50 kompakt

Werkstückspannung 5-Achs-Bearbeitungszentrum ACURA 50 auf Dreh-Schwenktisch durch Anwender. Vogelperspektive.

Feinbearbeitung auf dem 5-Achs-Bearbeitungszentrum ACURA 50. Werkstück eingespannt auf dem Dreh-Schwenktisch für Präzision bei der CNC Bearbeitung.

HEDELIUS 5-Achs-Bearbeitungsentrum ACURA-50 und ACURA-50-EL + Automation

HEDELIUS 5-Achs-Bearbeitungszentrum ACURA-50 Erweiterung des Werkzeugmagazins auf 80 Werkzeugplätze

Arbeitsraum des 5-Achs-Bearbeitungszentrums ACURA 50 in Arbeitsstellung. Dreh-Schwenktisch mit Laserkontrollsystem zur Werkzeugvermessung und -brucherkennung.

Manuelles Einspannen eines Werkstückes auf dem Dreh-Schwenktisch der ACURA 50.

Präzise und schnelle Achsbewegung durch hochdynamischen Antrieb und Kugelgewindetrieben in allen Achsen der ACURA-Bearbeitungszentren.

Základ přesnosti.

Při dosahování určité přesnosti obrobku hraje roli mnoho faktorů. Za prvé jsou to samotné stroje. Konstrukce, komponenty a software mají vliv na výsledek obrábění. V úvahu je však třeba vzít i mnoho doprovodných faktorů, od umístění stroje přes měřicí zařízení, upínací zařízení a nástroje až po kvalifikaci pracovníků.

Přesnost obráběcích center HEDELIUS

Kontrolle der Geradheit der Linearachsen mittels Laserinterferometer.

Vodítka a rovnost.

Společnost HEDELIUS používá předem seřízená válečková vedení od německých a švýcarských výrobců. Na konci montáže se nakonec pomocí laserového interferometru kontroluje a dokumentuje přesnost polohování, opakovatelnost, přímost a vůle lineárních os. Přesnost polohování lineárních os podle normy ISO 230-2 je pravidelně menší než 6 µm.

Die kritischen Baugruppen wie Fahrständer, Betten und Dreh-Schwenktischeinheiten werden bei HEDELIUS inhouse gefertigt und vermessen. Dadurch haben wir nicht nur stets die Qualität im Blick, sondern erkennen im tagtäglichen Einsatz Möglichkeiten und Grenzen der modernen Zerspanung.

Vlastní výroba.

Kritické sestavy, jako jsou posuvné sloupy, lůžka a otočné stolové jednotky, se vyrábějí a měří přímo ve společnosti HEDELIUS. Díky tomu nejenže neustále sledujeme kvalitu, ale také si uvědomujeme možnosti a limity moderního obrábění v každodenním provozu. Tyto zkušenosti s procesy jsou neustále zapracovávány do zlepšování našich výrobků a poradenství našim zákazníkům.

Universalbearbeitungszentrum HEDELIUS TILTENTA 7 mit konstant auskragender Y-Achse und resultierender Steifigkeit für hohe Präzision.

Propracovaný design.

Společnost HEDELIUS je navržena jako univerzální obráběcí centrum pro širokou škálu aplikací v konstrukci strojů a nástrojů a ve fázi návrhu klade velký důraz na stabilitu a přesnost. Výsledkem tohoto procesu je speciální konstrukce HEDELIUS se stále konzolovou osou Y a z toho vyplývající vysoká tuhost a přesnost v celém rozsahu pojezdu os Y a Z.

Laserbasiertes Messinstrument zur Sicherstellung von Winkligkeit und Parallelität. CNC Bearbeitungszentrum mit Winkelmessgeber in den Drehachsen.

Měřicí systémy na rotačních osách.

Přesnost měřicích systémů má významný vliv na úhlovost a rovnoběžnost ploch a otvorů. Společnost HEDELIUS používá přímé úhlové snímače ve středu každé rotační osy v integrovaných otočných stolech, v pohonech otočných vřeten a v jednotkách otočný/otočný stůl. Volitelně lze použít laserové úhlové snímače, které měří přesnost polohování rotačních os s rozlišením ±1" a kalibrují osy pro maximální přesnost polohování.

3D Messtaster auf der HEDELIUS ACURA. Prüfung der Genauigkeit mit Reinshaw-Kreisformtest.

IT6 kruhová přesnost.

Zkouška kruhovitosti Renishaw se prosadila jako zkušební metoda přesnosti obráběcích center. Měření poskytuje informace o interakci mezi dvěma lineárními osami a přesnosti kruhového pohybu. Neklouzavá válečková vedení v kombinaci se systémy přímého měření dráhy a vysokou úhlovou přesností umožňují frézování uložení v kvalitě IT6, což zkracuje výrobní časy a snižuje počet potřebných vřetenových nástrojů.

Verwendung direkter Längenmessgeräte zur Positionserfassung der Achsen.

Dlouhodobá přesnost.

HEDELIUS používá k měření polohy os X, Y a Z pouze přímé lineární snímače. To znamená, že smyčka řízení polohy zahrnuje celý posuvový mechanismus. To se označuje jako provoz v "uzavřené smyčce". Chyby přenosu v mechanice tak mohou být detekovány lineárním snímačem na ose posuvu a korigovány řídicí elektronikou.

Spindelkühler an einem HEDELIUS Bearbeitungszentrum zur erhöhung der thermischen Stabilität bei der Bearbeitung.

Kompenzace teploty.

Společnost HEDELIUS vybavuje svá obráběcí centra chladiči vřeten, které odvádějí teplo vznikající ve frézovacím vřetenu. Chladicí systém dosahuje zvýšené tepelné stability již ve standardní výbavě. Protože však ne všechno teplo může být odvedeno chlazením vřetena, instaluje společnost HEDELIUS volitelně teplotní čidla na vřeteno, posuvný sloup a v některých případech i na rotační osy, aby bylo možné kompenzovat konstrukční posuny prostřednictvím řídicího systému.

Vyberte si svůj řídicí systém CNC.

To, co se obvykle považuje za volitelnou výbavu, je u společnosti HEDELIUS standardem: Všechna obráběcí centra jsou standardně vybavena plnohodnotnou CNC klávesnicí, barevným monitorem, předřazeným posuvem vřetena a originálním softwarem. Nejmodernější řídicí technika od společností SIEMENS nebo HEIDENHAIN zaručuje maximální komfort obsluhy a neomezenou funkčnost. Je jen na vás, s jakým systémem budete pracovat.

Vybavte se požadovaným řídicím systémem na seminářích CNC Akademie.

Heidenhain TNC 7

Nové ovládání HEIDENHAIN TNC 7 se zaměřuje na intuitivní, úkolově orientované a individuální ovládání. Přizpůsobené uživatelské rozhraní poskytuje uživateli optimální podporu v každé situaci. Známé programovací funkce HEIDENHAIN jsou doplněny inteligentními funkcemi. Obslužné prvky klávesnice TNC jsou zachovány a poskytují pevný základ pro ovládání obráběcích center HEDELIUS.

Sinumerik ONE

Řídicí systém SIEMENS SINUMERIK ONE uvede vaše nápady v život. SINUMERIK ONE je CNC systém orientovaný na budoucnost pro vysoce produktivní obráběcí centra HEDELIUS. Pro nepředstavitelné nové možnosti, nápady a obchodní modely. Pro rychlejší inovace díky bezproblémové interakci mezi virtuálním a reálným světem. A dále: SINUMERIK ONE je mnohem více než jen výkonná hardwarová inovace.

Leistungs- und drehmomentstarke CELOX-Integral Motorspindeln mit Hybrid-Lagertechnik sichern den technologischen Vorsprung der HEDELIUS Bearbeitungszentren. Das hydromechanische Werkzeugspannsystem garantiert in Verbindung mit der HSK-Schnittstelle höchste Systemsteifigkeit und Rundlaufgüte.

Vřetena motoru chlazená kapalinou s přesným chladičem.

Vysoce výkonná vřetena CELOX s integrovaným motorem a vysokým točivým momentem s hybridní ložiskovou technologií zajišťují technologický náskok obráběcích center HEDELIUS. Hydromechanický systém upínání nástrojů zaručuje ve spojení s rozhraním HSK maximální tuhost a soustřednost systému.

Zjistěte vše o integrálních motorových vřetenech.

SK 40 / BT 40 , CELOX 14000 1/min, 117 Nm, 22 kW

SK 40 / BT 40 , CELOX 14000 1/min, 183 Nm, 29 kW

SK 40 / BT 40 / HSK A63 , CELOX 18000 1/min, 136 Nm, 35 kW

HSK A63 , CELOX 22000 1/min, 70 Nm, 30 kW

Automatizujte své obráběcí centrum.

Větší produktivita, vyšší spolehlivost dodávek, úleva zaměstnancům: existuje mnoho dobrých důvodů pro automatizaci výroby. Obráběcí centra HEDELIUS lze optimálně automatizovat. Automatizace je často připevněna na boku stroje. Nakládání z boku znamená, že pracovní plocha zůstává plně k dispozici pro seřizovací a kontrolní práce, ale také například pro výrobu jednotlivých dílů během denní směny. Dokonce i nakládání stroje jeřábem je možné bez omezení. Další výhodou (v závislosti na zvolené automatizaci) je viditelnost pracovního prostoru, a tedy optimalizovaná kontrola procesu při seřizování na automatizaci. Zároveň toto řešení nevyžaduje velkou hloubku a lze jej snadno integrovat do stávající výrobní linky.

Výhody automatizace.

Automatizace palet

MARATHON RZ430

Počet palet

Rozměry palety

400x400x38 mm

Přenosová hmotnost

88 /110 kg

Skladovací/vyzvedávací stanice

Otočná skladovací/vyzvedávací stanice

Provoz více strojů

MARATHON PL406

Počet palet

Rozměry palety

400x400x38 / 400x500x48 mm

Přenosová hmotnost

270 /370 kg

Skladovací/vyzvedávací stanice

Otočná skladovací/vyzvedávací stanice

Provoz více strojů

BMO Platinum

Počet palet

Rozměry palety

400x400x38 mm

Přenosová hmotnost

25 /88 kg

Skladovací/vyzvedávací stanice

Otočná skladovací/vyzvedávací stanice

Provoz více strojů

BMO Iridium Hybrid

Počet palet

Rozměry palety

200x200x38 mm

Přenosová hmotnost

25 kg

Skladovací/vyzvedávací stanice

Otočná skladovací/vyzvedávací stanice

Provoz více strojů

BMO Automation: Werkstückautomation Titanium

BMO Titanium

Počet palet

Rozměry palety

400x400x38 mm

Přenosová hmotnost

180 /225 kg

Skladovací/vyzvedávací stanice

Otočná skladovací/vyzvedávací stanice

Provoz více strojů

BMO Infinity

Počet palet

individuální

Rozměry palety

600x600x48 / 400x400x38 mm

Přenosová hmotnost

180 /225 kg

Skladovací/vyzvedávací stanice

Otočná skladovací/vyzvedávací stanice

Provoz více strojů

INDUMATIK Light 30

Počet palet

Rozměry palety

Přenosová hmotnost

30 kg

Skladovací/vyzvedávací stanice

Otočná skladovací/vyzvedávací stanice

Provoz více strojů

INDUMATIK Light 60

Počet palet

Rozměry palety

Přenosová hmotnost

60 kg

Skladovací/vyzvedávací stanice

Otočná skladovací/vyzvedávací stanice

Provoz více strojů

INDUMATIK Light 120

Počet palet

Rozměry palety

Přenosová hmotnost

120 kg

Skladovací/vyzvedávací stanice

Otočná skladovací/vyzvedávací stanice

Provoz více strojů

Palettenautomation INDUNORM Indumatik Light 150

INDUMATIK 150

Počet palet

individuální

Rozměry palety

Přenosová hmotnost

150 kg

Skladovací/vyzvedávací stanice

Otočná skladovací/vyzvedávací stanice

Provoz více strojů

EROWA ERC 80

Počet palet

Rozměry palety

400x400x38 / 320x320x38 mm

Přenosová hmotnost

80 kg

Skladovací/vyzvedávací stanice

Otočná skladovací/vyzvedávací stanice

Provoz více strojů

EROWA Leonardo

Počet palet

Rozměry palety

Přenosová hmotnost

80 /120 kg

Skladovací/vyzvedávací stanice

Otočná skladovací/vyzvedávací stanice

Provoz více strojů

EROWA ERD 150 / 500

Počet palet

individuální

Rozměry palety

400x400x38 mm

Přenosová hmotnost

150 /500 kg

Skladovací/vyzvedávací stanice

Otočná skladovací/vyzvedávací stanice

Provoz více strojů

RoboJob Tower

Počet palet

individuální

Rozměry palety

Přenosová hmotnost

100 kg

Skladovací/vyzvedávací stanice

Otočná skladovací/vyzvedávací stanice

Provoz více strojů

Promro Hybrid RD

Počet palet

Rozměry palety

Přenosová hmotnost

25 /50 kg

Skladovací/vyzvedávací stanice

Otočná skladovací/vyzvedávací stanice

Provoz více strojů

Automatizace obrobků

MARATHON RZ430

Manipulace s obrobky

Manipulace s paletami

Přenosová hmotnost

88 / 110 kg

Skladovací/vyzvedávací stanice

Otočná skladovací/vyzvedávací stanice

Provoz více strojů

BMO Platinum

Manipulace s obrobky

Manipulace s paletami

Přenosová hmotnost

25 / 50 / 88 kg

Skladovací/vyzvedávací stanice

Otočná skladovací/vyzvedávací stanice

Provoz více strojů

BMO Iridium Hybrid

Manipulace s obrobky

Manipulace s paletami

Přenosová hmotnost

25 kg

Skladovací/vyzvedávací stanice

Otočná skladovací/vyzvedávací stanice

Provoz více strojů

BMO Titanium

Manipulace s obrobky

Manipulace s paletami

Přenosová hmotnost

180 / 225 kg

Skladovací/vyzvedávací stanice

Otočná skladovací/vyzvedávací stanice

Provoz více strojů

BMO Infinity

Manipulace s obrobky

Manipulace s paletami

Přenosová hmotnost

180 / 225 kg

Skladovací/vyzvedávací stanice

Otočná skladovací/vyzvedávací stanice

Provoz více strojů

RoboJob Mill-Assist

Manipulace s obrobky

Manipulace s paletami

Přenosová hmotnost

25 kg

Skladovací/vyzvedávací stanice

Otočná skladovací/vyzvedávací stanice

Provoz více strojů

RoboJob Tower

Manipulace s obrobky

Manipulace s paletami

Přenosová hmotnost

100 kg

Skladovací/vyzvedávací stanice

Otočná skladovací/vyzvedávací stanice

Provoz více strojů

Promro Hybrid RD

Manipulace s obrobky

Manipulace s paletami

Přenosová hmotnost

25 / 50 kg

Skladovací/vyzvedávací stanice

Otočná skladovací/vyzvedávací stanice

Provoz více strojů

LANG RoboTrex

Manipulace s obrobky

Manipulace s paletami

Přenosová hmotnost

25 / 50 kg

Skladovací/vyzvedávací stanice

Otočná skladovací/vyzvedávací stanice

Provoz více strojů

Kolik nástrojů potřebujete?

Poskytnutí správných nástrojů je klíčovým faktorem každodenní výroby. Vyhledávání nástrojů, kalibrace, přeprava a nakládání zásobníku zabírají cennou kapacitu a v průběhu roku představují několik stovek pracovních hodin. Zajistěte si ekonomickou výhodu s pohotovostním zásobníkem se 152, 180 nebo 264 dutinami a integrovanou stanicí pro čištění kuželů.

Výrazně racionalizujte svůj výrobní proces.

HEDELIUS Standard Magazin für bis zu 55 Werkzeuge für ACURA 50 CNC Bearbeitungszentren

Standardní zásobník na nářadí

Držák nástrojů: SK 40 / BT 40 / HSK A63

Kapacita: 55

55 standardních nástrojů pro držák nástrojů SK40 / BT40 / HSK A63

HEDELIUS MAGNUM Magazin für bis zu 25 zusätzliche Werkzeuge für ACURA CNC Bearbeitungszentren

Časopis nářadí MAGNUM

Držák nástrojů: SK 40 / BT 40 / HSK A63

Kapacita: 80

Dalších 25 nástrojů díky zásobníku MAGNUM a 55 nástrojů ve standardní výbavě pro držáky nástrojů SK40 / BT40 / HSK A63.

HEDELIUS STANDBY Magazin für bis zu 70 / 115 zusätzliche Werkzeuge für HEDELIUS CNC Bearbeitungszentren

STANDBY Magazin 70

Držák nástrojů: SK 40 / BT 40 / HSK A63

Kapacita: 70

Délka nástroje: 330 mm

Podlahová plocha: 1135 x 1135 mm

Zásobník STANDBY je skříňový zásobník až pro 70 nástrojů, který je umístěn za obráběcím centrem.

STANDBY Magazin 115

Držák nástrojů: SK 40 / BT 40 / HSK A63

Kapacita: 115

Délka nástroje: 330 mm

Podlahová plocha: 1135 x 1135 mm

Zásobník STANDBY je skříňový zásobník až pro 115 nástrojů, který je umístěn za obráběcím centrem.

HEDELIUS STANDBY Magazin für bis zu 180 zusätzliche Werkzeuge für HEDELIUS CNC Bearbeitungszentren

Zásobník STANDBY 180

Držák nástrojů: SK 40 / BT 40 / HSK A63

Kapacita: 180

Délka nástroje: 330 mm

Podlahová plocha: 1340 x 1340 mm

Zásobník STANDBY je skříňový zásobník až pro 180 nástrojů, který je umístěn za obráběcím centrem. Integrovaná kuželová čisticí stanice s rotačním čisticím kartáčem, cirkulační tryskou na vyfukování olejové mlhy a 3 čisticími programy poskytuje trvalou péči o nástroje.

HEDELIUS STANDBY Magazin für bis zu 264 zusätzliche Werkzeuge für HEDELIUS CNC Bearbeitungszentren

Zásobník STANDBY 264

Držák nástrojů: SK 40 / BT 40 / HSK A63

Kapacita: 264

Délka nástroje: 330 mm

Podlahová plocha: 1660 x 1660 mm

Zásobník skříně STANDBY je určen až pro 264 dalších nástrojů. Integrovaná stanice pro čištění kuželů zajišťuje trvalou péči o nářadí.

Maximalizujte spolehlivost procesu.

Optimalizovaná technologie čištění a odstraňování třísek.

Maximalizujte spolehlivost procesu.

Optimalizovaná technologie čištění a odstraňování třísek.

Kromě ručně ovládaných vyfukovacích a oplachovacích pistolí pro odstraňování třísek a vyfukování obrobků do sucha mohou být CNC obráběcí centra vybavena také přídavnými oplachovacími tryskami, což zvyšuje spolehlivost procesu, zejména při automatizované výrobě a výrobě hliníku.

Proplachování třísek

Erweiterte Spänespülung im 5-Achs-Bearbeitungszentrum ACURA 65 für mehr Kontrolle und Präzision.

Zařízení na proplachování třísek

Přídavné proplachování třísek na pravé a levé straně stroje včetně zesíleného proplachovacího čerpadla.

5-Achs-Bearbeitungszentrum ACURA ausgerüstet mit Spülpistole. Komplett mit Kühlmittelpumpe und Haltevorrichtung.

Splachovací pistole

Stroj je vybaven proplachovací pistolí (3 bary, 20 l/min), doplněnou čerpadlem chladicí kapaliny a udržovacím zařízením.

Prachový kryt

5-Achs-Bearbeitungszentrum ACURA 50 ausgestattet mit Staubschutzverkleidung über dem hinteren Maschinenraum zum Schutz des Fahrständers und der X-Achse.

Prachový kryt

Úplné zapouzdření zadního prostoru stroje pro ochranu pojezdového sloupu a celé osy X před prachem.

Extrakce emulzní mlhy

5-Achs-Bearbeitungszentrum ACURA 50 ausgestattet mit Abluftfilter von LTA zur Emulsionsnebelabsaugung. Links an Vollverkleidung angebracht.

Filtr výfukového vzduchu LTA 500

Elektrostatický filtr odpadního vzduchu LTA (800 m³/h) včetně mechanického předfiltru/postfiltru a elektrostatického filtru. Montáž vlevo na plném obložení.

Řízení procesu s otočným oknem

Prozesskontrolle am 5-Achs-Bearbeitungszentrum ACURA mit Drehfenster. Schiebetür ausgerüstet mit Drehfenster.

Otočné okno

Sklo posuvných dveří je vybaveno otočným okénkem.

Průměr: 232 mm (zorné pole).

Lis na čipy

Die Spänepresse schließt direkt am Späneförderer des HEDELIUS Bearbeitungszentrums an. Die bei der Bearbeitung anfallenden Späne werden gepresst und aus dem Reststoff wird so ein Wertstoff. So werden Platz und zusätzlich Entsorgungskosten gespart.

Lis na čipy

Lis na třísky odděluje třísky od chladicích maziv a lisuje je do čistých, snadno zpracovatelných briket. Například 300 litrů třísek lze stlačit do několika desítek briket. To odpovídá snížení objemu o přibližně 80 %.

Ještě vyšší výkon s vysokotlakými chladicími systémy.

Výrazného zvýšení výkonu je dosaženo použitím vysokotlakých chladicích systémů. Při tomto procesu je chladicí kapalina přiváděna přes pracovní vřeteno přímo k řezným hranám nástroje. Oddělený filtrační pásový systém se šikmým ložem chladicí kapaliny včetně automatického podávání papíru a kontroly hladiny náplně pro obrábění oceli, šedé litiny a hliníku. Jemné třísky lze předem odfiltrovat pomocí předfiltru. Do zpětného vedení chladicí kapaliny je integrován dvojitý spínací filtr, který chrání rotační těsnění. Frekvenční měnič umožňuje plynulou regulaci tlaku v NC programu.

Výrazné zvýšení výkonu.

HEDELIUS Hochdruck-Kühlmittelanlage SKM500

Sítový filtrační systém 500 l

Obsah čistého umyvadla: 500 Liter

Kapacita čerpadla: 25 bar, 20 l/min

Oddělený systém chladicí kapaliny s vyjímatelnou filtrační vložkou z ocelového plechu.

HEDELIUS Hochdruck-Kühlmittelanlage SKM900

Pásový filtrační systém se šikmým ložem 900 l

Obsah čistého umyvadla: 900 Liter

Kapacita čerpadla: 25/50/75 bar, 20 l/min

Systém odděleného šikmého lůžka pásového filtru s chladicí kapalinou včetně automatického podávání papíru, kontroly hladiny náplně a ocelového sítového předfiltru nad filtračním rounem pro oddělení hliníkových a plastových třísek.

HEDELIUS Hochdruck-Kühlmittelanlage SKM1400

Pásový filtrační systém se šikmým ložem 1400 l

Obsah čistého umyvadla: 1400 Liter

Kapacita čerpadla: 25/50/75 bar, 20 l/min

Přizpůsobená rozšíření

K dispozici jsou četné možnosti rozšíření výkonnostního spektra chladicích systémů, např.:

+ Ponorná chladicí a ohřívací jednotka

+ Odpěňovač oleje

+ Pásová škrabka pro odstraňování třísek

+ Digitální refraktometr

+ Posilovací čerpadlo 50/75 bar.

Měření + kontrola.

S dotykovými sondami a laserem.

3D dotykové sondy, nástrojové dotykové sondy a nástrojové lasery lze použít pro různé aplikace, například pro přípravná, regulační nebo kontrolní měření. Při přípravném měření se zjišťují rozměry obrobku, úhlové chyby nebo chyby upnutí. Zatímco regulační měření automaticky reaguje na problémy s materiálem, odchylky procesu související se systémem a neplánované události s cílem zajistit co nejúspěšnější průběh procesu, monitorovací měření zaznamenává výsledek obrábění.

3D infračervená měřicí sonda

3D Infrarot Messtaster eingesetzt in CNC-Bearbeitungszentrum. Durch schaltenden 3D Taststift, Sendeeinheit und Batteriebetrieb ermöglicht er eine hohe Präzision.

3D infračervená měřicí sonda

Přepínací 3D stylus, kompletní s vysílací jednotkou, baterií a úložným boxem.

Toolsetter

Kabelloses 2D-Tastsystem zur Vermessung und Überprüfung der Werkzeuge. Montiert an der Dreh-Schwenktischeinheit.

Nástrojář

Bezdrátová 2D dotyková sonda namontovaná na jednotce otočného stolu pro měření a kontrolu nástrojů.

Laserový řídicí systém

Laserkontrollsystem zur Werkzeugvermessung und -brucherkennung angebaut an dem Dreh-Schwenktisch des 5-Achs-Bearbeitungszentrums ACURA 50.

Laserový řídicí systém

Laserový systém řízení nástrojů Blum LC50 260 namontovaný na otočném stole pro bezkontaktní měření a detekci zlomení nástroje, včetně připojovací plochy Smart Dock, čisticí trysky HPC a standardních měřicích cyklů.

Kontrola zlomení vrtáku

Bohrerbruchkontrolle durch Tastelement, das beim Werkzeugwechsel auf Bohrerbruch prüft.

Kontrola zlomení vrtáku

Knoflíkový prvek kontroluje, zda nedošlo ke zlomení vrtáku při výměně nástroje (cca 2 sekundy).

Obráběcí centrum s otočným/náklopným stolem: ACURA 50

Vaše výhody s ACURA 50

Srovnání strojů.

Galerie vozu ACURA 50.

Základ přesnosti.

Vyberte si svůj řídicí systém CNC.

Vřetena motoru chlazená kapalinou s přesným chladičem.

Automatizujte své obráběcí centrum.

Automatizujte své obráběcí centrum.

Kolik nástrojů potřebujete?

Maximalizujte spolehlivost procesu.

Optimalizovaná technologie čištění a odstraňování třísek.

Proplachování třísek

Prachový kryt

Extrakce emulzní mlhy

Řízení procesu s otočným oknem

Lis na čipy

Ještě vyšší výkon s vysokotlakými chladicími systémy.

Měření + kontrola.

S dotykovými sondami a laserem.

3D infračervená měřicí sonda

Toolsetter

Laserový řídicí systém

Kontrola zlomení vrtáku

Toto je vaše nové CNC obráběcí centrum vyrobené v Německu.

ACURA 50

Řízení CNC

Vřeteno

Automatizace palet

Automatizace obrobků

Časopisy s nářadím

Příslušenství pro čištění

Chladicí systémy

Systémy měřicích a dotykových sond
