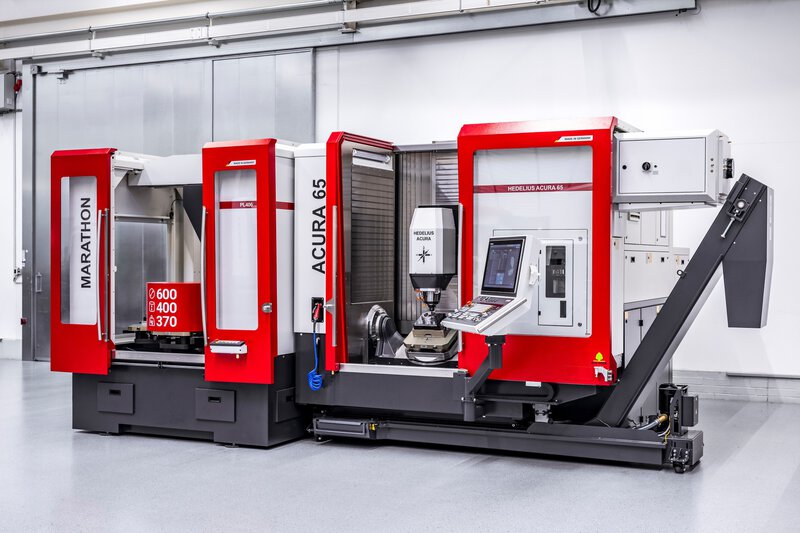

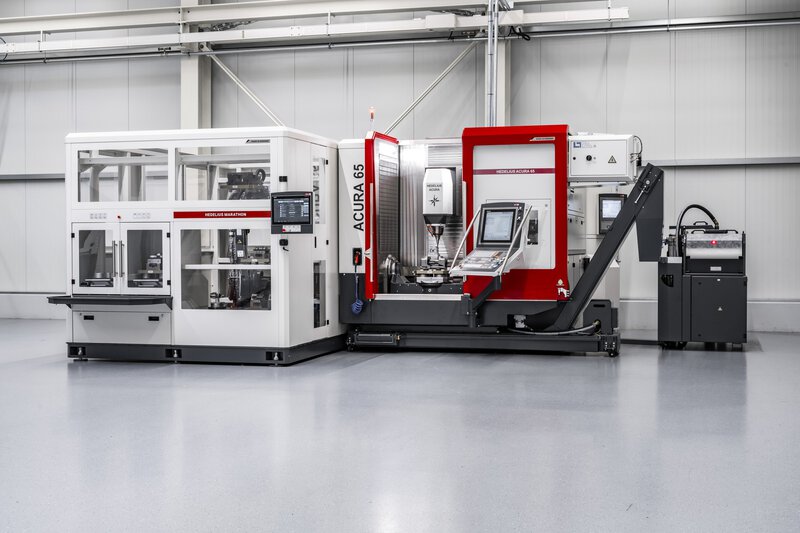

Bearbeitungszentrum mit Dreh-Schwenktisch: ACURA 65 MARATHON
Die ACURA 65 MARATHON verfügt ab Werk über ein eingebautes Nullpunktspannsystem für die Palettenautomation, eine seitliche Beladeöffnung und eine elektrische Schnittstelle für die Kommunikation mit den HEDELIUS-Palettenspeicheranlagen der MARATHON-Baureihe. Die ACURA 65 MARATHON bleibt auch mit einer Automation von vorne weiter zugänglich, die Sicht vom Rüstplatz auf den Arbeitsraum ist frei. Im Standard verfügt das Bearbeitungszentrum über ein 65-fach Werkzeugmagazin. Optional stehen durch ein MAGNUM-Magazin weitere 25 und durch die Anbindung eines Standby-Magazins weitere Werkzeuge 264 zur Verfügung.
Dieses Video erfordert Ihre Zustimmung zu Drittanbieter-Cookies. Datenschutzeinstellungen
Weitere InformationenTranskript anzeigen
Die ACURA-Baureihe von HEDELIUS im Überblick
Die ACURA-Baureihe von HEDELIUS hat sich als hochpräzises Fünfachs-Bearbeitungszentrum in unterschiedlichsten Branchen etabliert – vom Maschinen- und Werkzeugbau über die Luft- und Raumfahrt bis hin zur Medizintechnik. Mit über 500 installierten Maschinen in Europa steht die ACURA für Leistungsstärke, Flexibilität und maximale Fräspräzision. Besonders die zunehmende Automatisierung hebt die Serie von klassischen Bearbeitungszentren ab und macht sie zu einer maßgeschneiderten Produktionslösung. Die drei Modellgrößen – ACURA 50, ACURA 65 und ACURA 85 – bieten für jede Fertigungsanforderung die passende Ausstattung. Automationslösungen, Hybridkonzepte und Multipalettenspeicher sorgen für effiziente Serienfertigung und kurze Rüstzeiten.
Bewährte Präzision in verschiedenen Branchen
Die ACURA-Maschinen überzeugen durch ihre hohe Wiederholgenauigkeit und eindrucksvolle Fräsleistung. Branchen wie Bahnindustrie, Medizintechnik oder die Luft- und Raumfahrt setzen auf diese leistungsstarke CNC-Technologie.
Drei Baugrößen für maximale Flexibilität
- ACURA 50: Tischdurchmesser 500 mm, flüssigkeitsgekühlter Direktantrieb im Standard
- ACURA 65: Vielseitig mit 650 mm Tischdurchmesser und umfangreichem Zubehör
- ACURA 85: Für große Werkstücke, 850 mm Tischdurchmesser, Spindelleistung bis 50 kW
Alle Modelle verfügen über eine hochwertige Serienausstattung wie direkte Messsysteme von Heidenhain, Edelstahl-Arbeitsraum, Bettspülung und platzsparende Späneförderer.
Automatisierung als Schlüssel zur Produktivität
Individuelle Automationslösungen
Dank MARATHON-Serie und Schnittstellen zu Partnern wie BMO, RoboJob, Indumatik, Erowa, Lang oder Promot lassen sich ACURA-Bearbeitungszentren exakt an Kundenbedürfnisse anpassen.
Ein Beispiel: Die Kombination einer ACURA 50 mit Robojob Mill Assist ermöglicht sowohl manuelle Einzelfertigung am Tag als auch autonome Kleinserienfertigung in der Nachtschicht.
Hybridautomation für maximale Effizienz
Die Hybridautomation verbindet Palettenhandling mit direkter Beladung aus Rasterschubladen. So lassen sich sowohl schwere Werkstücke als auch Kleinserien wirtschaftlich fertigen.
Multipalettenspeicher und Werkzeugmagazine
Vorteile von Multipalettenspeichern
- Geringe Kosten bei hoher Transferlast
- Paralleles Rüsten und Bearbeiten
- Verlängerte mannlose Laufzeiten
- Standardisierte prozesssichere Abläufe
HEDELIUS bietet Speicherlösungen von kompakten 6-fach-Systemen bis hin zu 22-fach-Anlagen.
Werkzeugmagazin für komplexe Prozesse
Die ACURA 85 ist serienmäßig mit einem 80-fach Werkzeugmagazin ausgestattet. Modular lässt sich dieses System auf bis zu 344 Werkzeuge erweitern – ideal für anspruchsvolle Fertigungsaufgaben ohne Unterbrechung.
Messtechnik und Prozesssicherheit
Zur Steigerung der Präzision bieten die Maschinen:
- 3D-Taster zur Werkstückvermessung
- Laser-Systeme für Werkzeugkontrolle
- Einzigartig: Sensor im Werkzeugmagazin zur schnellen Bohrerbruch-Erkennung
Diese Funktionen sichern kurze Rüstzeiten, maximale Prozesssicherheit und konstante Qualität.
Erleben Sie die neuesten Technologien live
Die ACURA-Baureihe von HEDELIUS vereint Präzision, Flexibilität und Automatisierung auf höchstem Niveau. Ob Einzelfertigung oder Serienproduktion – die Maschinen bieten maßgeschneiderte Lösungen für unterschiedlichste Fertigungsanforderungen. Entdecken Sie im 1600 m² großen Vorführzentrum die ganze Bandbreite an CNC-Innovationen.
Ihre Vorteile mit der ACURA 65 MARATHON
- Automatisieren mit HEDELIUS-Palettenhandlingsystemen der MARATHON-Baureihe
- Beladung von der linken Maschinenseite
- Vorbereitete Schnittstelle
- Seitliche Beladeöffnung mit Öffnungshöhe von ca. 900 mm
- Ab Werk eingebaute Nullpunktspannelemente Schunk Vero NSA Plus
- Durchgängiges Heidenhain-Bedienkonzept
Vergleich der Maschinen.
Hier entsteht der Maschinenvergleich: Fügen Sie weitere Maschinen hinzu um Leistungsparameter zu vergleichen.
|
||||||
ACURA 65 MARATHON
|
Maschine hinzufügen
|
Maschine hinzufügen
|
||||
Verfahrwege (X/Y/Z) | ||||||
Verfahrwege (X/Y/Z) | 700 x 650 x 600 mm | - | - | |||
Schwenkbereich | ||||||
Schwenkbereich | +30° – -115° | - | - | |||
Leistung | ||||||
Leistung | 22 / 29 / 50 / 35 / 30 kW | - | - | |||
Drehzahlbereich | ||||||
Drehzahlbereich | 14000 / 15000 / 18000 / 22000 min-1 | - | - | |||
Werkzeugaufnahme | ||||||
Werkzeugaufnahme | SK 40, BT 40, HSK A63 | - | - | |||
Kapazität | ||||||
Kapazität | 65 / 90 / 135 / 180 / 245 / 329 | - | - | |||
Abmessungen Dreh-Schwenktisch | ||||||
Abmessungen Dreh-Schwenktisch | Ø 400x400 mm | - | - | |||
Belastung Dreh-Schwenktisch max. | ||||||
Belastung Dreh-Schwenktisch max. | 500 kg | - | - | |||
Störkreisdurchmesser | ||||||
Störkreisdurchmesser | Ø 700 mm | - | - |
Galerie.
Die Basis der Präzision.
Bei der Erzielung einer bestimmten Werkstückgenauigkeit spielen viele Faktoren zusammen. Da sind zum einen die Maschinen selbst. So haben Bauart, Komponenten und Software Einfluss auf das Bearbeitungsergebnis. Es sind aber auch viele begleitende Faktoren zu berücksichtigen, vom Standort der Maschine über Messmittel, Spannmittel und Werkzeuge bis hin zur Qualifikation der Mitarbeiter.
