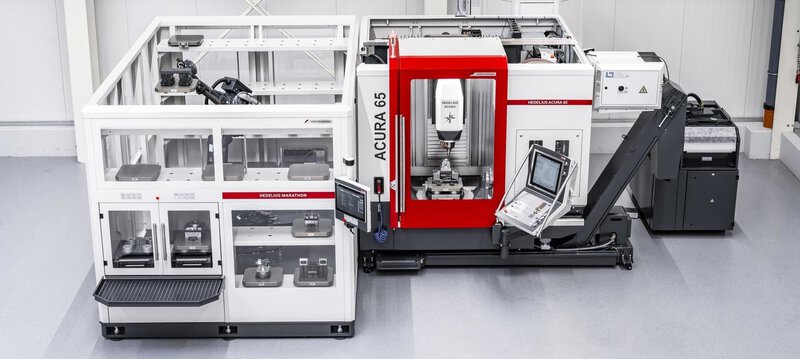

• MARATHON RZ430 ACURA 50 MARATHON + Hybridní automatizace + ACURA 65 MARATHON.

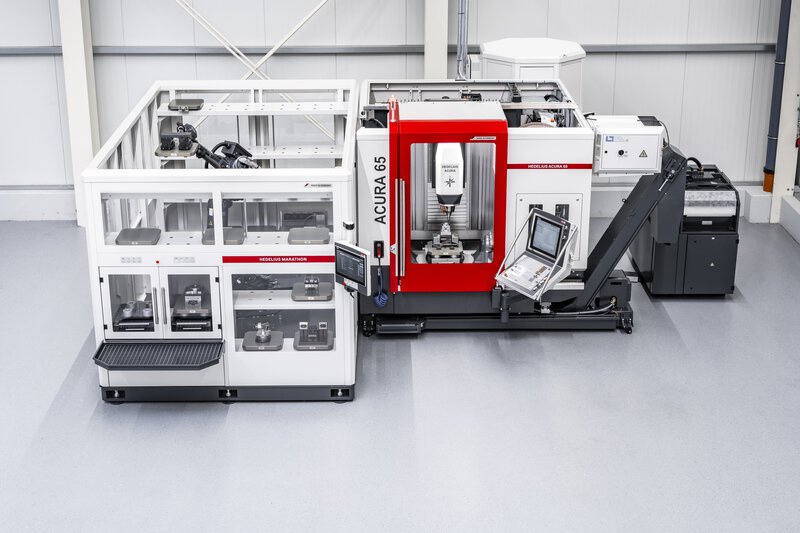

  • MARATHON RZ430 Hybridní automatizace + ACURA 65 MARATON.
  • MARATHON RZ430 ACURA 50 MARATON + hybridní automatika.
30/34
Počet palet
30/34
Počet palet
400x400 mm
Rozměry palety
400x400 mm
Palettenmaß
88/110 kg
Přenosová hmotnost
88/110 kg
Přenosová hmotnost

Vícepaletový skladovací systém MARATHON RZ430

Vícepaletový skladovací systém MARATHON RZ430 s kapacitou až 34 palet je ideální pro výrobu jednotlivých dílů jako opakovaných dílů nebo malých až středních sérií. S paletami manipuluje šestiosý robot YASKAWA s užitečným zatížením 88 nebo volitelně 110 kg. Dvě výsuvné skladovací/vyzvedávací stanice zaručují maximální produktivitu i při krátkých dobách běhu programu. Vrcholem je systém správy palet a zakázek MultibatchOS s 18,5" širokoúhlým dotykovým displejem. Automatizační systém je dokonale sladěn s pětiosými obráběcími centry ACURA 50 a ACURA 65.

Vaše výhody s MARATHON RZ430

  • Až 34 palet 400 x 400 mm
  • Užitečné zatížení robota 88 kg nebo 110 kg
  • Výška upnutí max. 400 mm
  • Dvě otočné skladovací/vyzvedávací stanice jako standardní vybavení
  • Pneumatiky uzamčená paleta na skladovací/vyzvedávací stanici pro lepší upnutí.
  • Správa objednávek MultibatchOS
  • Obsluha bez znalosti programování robotů
Beratung zur Maschine

Využijte svou výrobu co nejlépe

HEDELIUS se zaměřuje na uživatele. Proto jsou automaty MARATHON vybaveny mnoha technickými detaily, jako je standardní otočná seřizovací stanice nebo pneumatické zajištění palety na seřizovací stanici pro pohodlné upínání obrobků.

Nejvyšší produktivita.

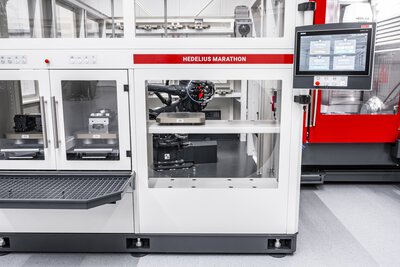

Dvě výsuvné úložné a vyhledávací stanice zaručují maximální produktivitu i při krátkých dobách trvání programu. Palety jsou na seřizovací stanici pneumaticky uzamčeny, což obsluze umožňuje jejich snadnější upínání.

Výkonný robot.

S paletami manipuluje šestiosý robot YASKAWA s nosností 88 kg nebo volitelně 110 kg.

Maximální kapacita úložiště.

Vícepaletový skladovací systém nabízí až 34 úložných míst pro palety 400 x 400 mm. To znamená, že systém je výhodný zejména při zpracování jednotlivých dílů, opakovaných dílů a malých a středních sérií.

Dobře nacvičený tým.

Automatizační systém je dokonale sladěn s pětiosými obráběcími centry ACURA 50 a ACURA 65. Robotická buňka, propojená v lineárním propojovacím systému, může zatížit až dvě obráběcí centra.

Jednoduché ovládání.

Systém pro správu palet a objednávek MultibatchOS s 18,5" širokoúhlým dotykovým displejem nabízí uživatelsky přívětivé a intuitivní ovládání. Znalost programování robotů není nutná.

Větší flexibilita díky hybridnímu řešení.

Můžete si vybrat, zda chcete robotickou buňku používat výhradně pro manipulaci s paletami, nebo zda chcete automatizační řešení rozšířit o zásuvky na výrobky. Rameno robota může do zpracovatelského centra vkládat palety i obrobky.

Maschinenvergleich.

Fügen Sie weitere Maschinen hinzu um Leistungsparameter zu vergleichen.

MARATHON RZ430
Přidat stroj
Přidat stroj
Skladovací/vyzvedávací stanice
Skladovací/vyzvedávací stanice Ano - -
Otočná skladovací/vyzvedávací stanice
Otočná skladovací/vyzvedávací stanice Ano - -
Manipulace s paletami
Manipulace s paletami Ano - -
Počet palet
Počet palet 30/34 - -
Rozměry palety
Rozměry palety 400x400 mm - -
Průměr rušivého kruhu
Průměr rušivého kruhu 400 mm - -
Přenosová hmotnost
Přenosová hmotnost 88/110 kg - -
Manipulace s obrobky
Manipulace s obrobky Ano - -
Gripper
Gripper Dvojitý, Uchopovací prsty - -
Rozměry obrobku
Rozměry obrobku 261x281 mm - -
Skladování obrobků
Skladování obrobků Policový systém / Zásuvky - -
Provoz více strojů
Provoz více strojů Ano - -

Galerie modelu MARATHON RZ430

Vyberte si kompatibilní CNC obráběcí centrum.

To, co se obvykle považuje za volitelnou výbavu, je u společnosti HEDELIUS standardem: Všechna obráběcí centra jsou standardně vybavena plnohodnotnou CNC klávesnicí, barevným monitorem, předřazeným posuvem vřetena a originálním softwarem. Nejmodernější řídicí technika od společností SIEMENS nebo HEIDENHAIN zaručuje maximální komfort obsluhy a neomezenou funkčnost. Je jen na vás, s jakým systémem budete pracovat.

HEDELIUS 5osé obráběcí centrum ACURA 50 MARATHON
Dráhy průjezdu (X/Y/Z)
Cestovní vzdálenosti
500 x 550 x 550 mm
Rozměry otočný stůl
Rozměry gramofonu
Ø 400x400 mm
Maximální zatížení otočného stolu
Zatížení otočného stolu
300 kg
HEDELIUS 5osé obráběcí centrum ACURA 65 MARATHON
Dráhy průjezdu (X/Y/Z)
Cestovní vzdálenosti
700 x 650 x 600 mm
Rozměry otočný stůl
Rozměry gramofonu
Ø 400x400 mm
Maximální zatížení otočného stolu
Zatížení otočného stolu
500 kg
Další vybavení.
Rozšiřte svůj automatizační systém.

Další vybavení.

Rozšiřte svůj automatizační systém.

Palety

Časopis STANDBY

Zásobník HEDELIUS STANDBY pro až 70 / 115 přídavných nástrojů pro CNC obráběcí centra HEDELIUS
Zásobník HEDELIUS STANDBY pro až 70 / 115 přídavných nástrojů pro CNC obráběcí centra HEDELIUS
Zásobník HEDELIUS STANDBY pro až 180 přídavných nástrojů pro CNC obráběcí centra HEDELIUS
Zásobník HEDELIUS STANDBY pro až 264 přídavných nástrojů pro CNC obráběcí centra HEDELIUS

Lis na čipy

Lis na třísky je připojen přímo k dopravníku třísek obráběcího centra HEDELIUS. Třísky vzniklé při obrábění se lisují, čímž se odpadní materiál mění na recyklovatelný materiál. Tím se šetří místo a další náklady na likvidaci.

Toto je vaše nové automatizační řešení vyrobené v Německu.

MARATHON RZ430

Počet palet
Počet palet
30/34
Rozměry palety
Palettenmaß
400x400 mm
Přenosová hmotnost
Přenosová hmotnost
88/110 kg

Možnosti nastavení

Máte zájem o nový automatizační systém s obráběcím centrem HEDELIUS? Rádi vám vypracujeme nabídku, např. na CNC obráběcí centrum, automatizační řešení atd. od společnosti HEDELIUS Maschinenfabrik GmbH. Rádi vám předvedeme výkon našich CNC obráběcích center při praktické ukázce nebo prostřednictvím živého videopřenosu.
