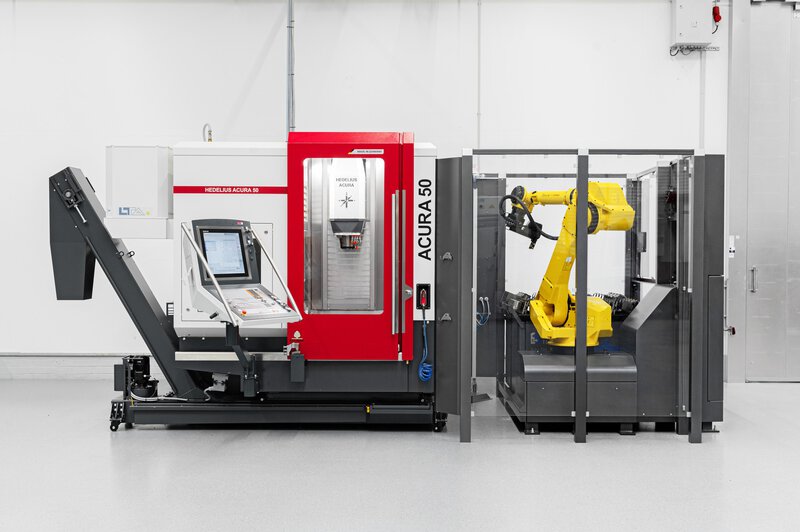

LANG RoboTrex Automatizační buňka se šestiosým robotem Fanuc.

Automatizační vozík

Skladování obrobků

Automatizační vozík

Skladování obrobků

Rozměry palety

Palettenmaß

25/50 kg

Přenosová hmotnost

25/50 kg

Přenosová hmotnost

Porovnat

Konfigurovat

LANG RoboTrex..

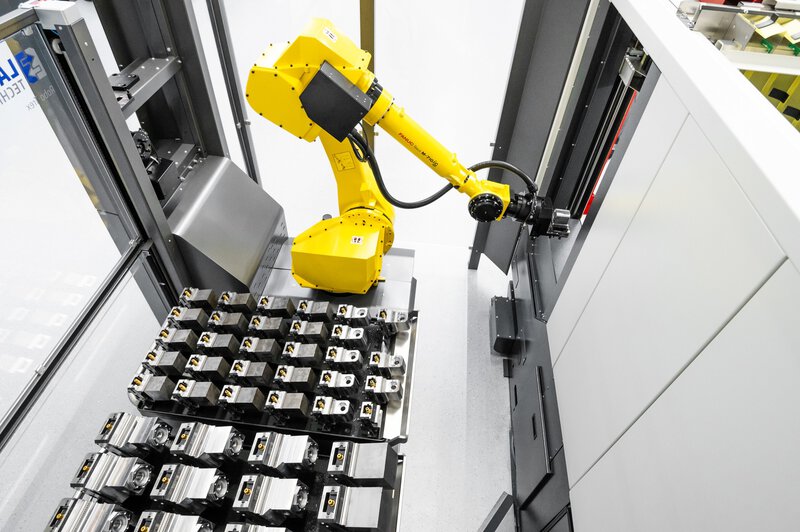

Automatizační buňka RoboTrex se skládá z šestiosého robota Fanuc s užitečným zatížením až 50 kg. Obrobky jsou uloženy pomocí svěráků na mobilních automatizačních vozících. Patentované svislé uložení svěráků zajišťuje optimální využití podlahové plochy. Automatizační vozíky umožňují upínání a odepínání obrobků i ve velké vzdálenosti od stroje. Automatizační vozík lze vyjmout nebo vyměnit za provozu stroje. Systém RoboTrex 96 má také měnič chapadel pro zpracování různých velikostí střižných rámů. Ve spojení s automatickým rozpoznáváním automatizačních vozíků nabízí systém vysoký stupeň flexibility a pokrývá širokou škálu dílů.

Vaše výhody s LANG ROBOTREX

6osý robot s maximálním užitečným zatížením až 50 kg
Několik sérií výrobků v jedné výrobní sérii
Velká paměť až pro 168 obrobků
Pro obrobky do velikosti 205x150x150 mm / 205x205x90 mm
K montáži souběžně s hlavním časem
Snadné nastavení a přestavování pomocí svěráků i pro menší série

Beratung zur Maschine

Využijte svou produkci co nejlépe

Vyšší produktivita, vyšší spolehlivost dodávek, úleva zaměstnancům: existuje mnoho dobrých důvodů pro automatizaci výroby.

Rychlé nastavení.

Externí přednastavení automatizačních vozíků umožňuje přebíjení systému během několika sekund bez přerušení zpracovatelského cyklu.

Jednoduché ovládání.

Předprogramovaný robot a intuitivní ovládání pomocí dotykového panelu nabízejí flexibilní možnosti správy zakázek.

Efektivní skladování.

Patentované vzpřímené uložení svěráků umožňuje optimální využití plochy.

Univerzální chapadlo.

Jediné chapadlo pro všechny obrobky nevyžaduje žádné přizpůsobení, což zjednodušuje manipulaci.

Velká úložná kapacita.

Automatizační vozík pojme až 168 obrobků, a proto je ideální pro malé až středně velké série.

Maschinenvergleich.

Fügen Sie weitere Maschinen hinzu um Leistungsparameter zu vergleichen.


	LANG RoboTrex	Přidat stroj	Přidat stroj
	Skladovací/vyzvedávací stanice
Skladovací/vyzvedávací stanice	Ne	-	-
	Otočná skladovací/vyzvedávací stanice
Otočná skladovací/vyzvedávací stanice	Ne	-	-
	Manipulace s paletami
Manipulace s paletami	Ne	-	-
	Počet palet
Počet palet	-	-	-
	Rozměry palety
Rozměry palety	-	-	-
	Průměr rušivého kruhu
Průměr rušivého kruhu	-	-	-
	Přenosová hmotnost
Přenosová hmotnost	25/50 kg	-	-
	Manipulace s obrobky
Manipulace s obrobky	Ano	-	-
	Gripper
Gripper	Jednoduché	-	-
	Rozměry obrobku
Rozměry obrobku	-	-	-
	Skladování obrobků
Skladování obrobků	Automatizační vozík	-	-
	Provoz více strojů
Provoz více strojů	Ne	-	-

Galerie LANG RoboTrex

Vyberte si kompatibilní CNC obráběcí centrum.

To, co se obvykle považuje za volitelnou výbavu, je u společnosti HEDELIUS standardem: Všechna obráběcí centra jsou standardně vybavena plnohodnotnou CNC klávesnicí, barevným monitorem, předřazeným posuvem vřetena a originálním softwarem. Nejmodernější řídicí technika od společností SIEMENS nebo HEIDENHAIN zaručuje maximální komfort obsluhy a neomezenou funkčnost. Je jen na vás, s jakým systémem budete pracovat.

ACURA 50 EL

Dráhy průjezdu (X/Y/Z)

Cestovní vzdálenosti

500 x 550 x 550 mm

Rozměry otočný stůl

Rozměry gramofonu

Ø 500x430 mm

Maximální zatížení otočného stolu

Zatížení otočného stolu

300 kg

ACURA 65 EL

Dráhy průjezdu (X/Y/Z)

Cestovní vzdálenosti

700 x 650 x 600 mm

Rozměry otočný stůl

Rozměry gramofonu

Ø 650x540 mm

Maximální zatížení otočného stolu

Zatížení otočného stolu

500 kg

Další vybavení.

Rozšiřte svůj automatizační systém.

Další vybavení.

Rozšiřte svůj automatizační systém.

Časopis STANDBY

Zásobník HEDELIUS STANDBY pro až 70 / 115 přídavných nástrojů pro CNC obráběcí centra HEDELIUS

STANDBY Magazin 70 Kapacita: 70

STANDBY Magazin 115 Kapacita: 115

Zásobník HEDELIUS STANDBY pro až 180 přídavných nástrojů pro CNC obráběcí centra HEDELIUS

Zásobník STANDBY 180 Kapacita: 180

Zásobník HEDELIUS STANDBY pro až 264 přídavných nástrojů pro CNC obráběcí centra HEDELIUS

Zásobník STANDBY 264 Kapacita: 264

Lis na čipy

Lis na třísky je připojen přímo k dopravníku třísek obráběcího centra HEDELIUS. Třísky vzniklé při obrábění se lisují, čímž se odpadní materiál mění na recyklovatelný materiál. Tím se šetří místo a další náklady na likvidaci.

Lis na čipy

Lis na třísky odděluje třísky od chladicích maziv a lisuje je do čistých, snadno zpracovatelných briket. Například 300 litrů třísek lze stlačit do několika desítek briket. To odpovídá snížení objemu o přibližně 80 %.

Toto je vaše nové automatizační řešení vyrobené v Německu.

LANG RoboTrex

Skladování obrobků

Automatizační vozík

Rozměry palety

Palettenmaß

Přenosová hmotnost

25/50 kg

Možnosti nastavení

STANDBY Magazin 70

STANDBY Magazin 115

Zásobník STANDBY 180

Zásobník STANDBY 264

Lis na čipy

Máte zájem o nový automatizační systém s obráběcím centrem HEDELIUS? Rádi vám vypracujeme nabídku, např. na CNC obráběcí centrum, automatizační řešení atd. od společnosti HEDELIUS Maschinenfabrik GmbH. Rádi vám předvedeme výkon našich CNC obráběcích center při praktické ukázce nebo prostřednictvím živého videopřenosu.
