Centre d'usinage avec table rotative/pivotante: ACURA 50 EL

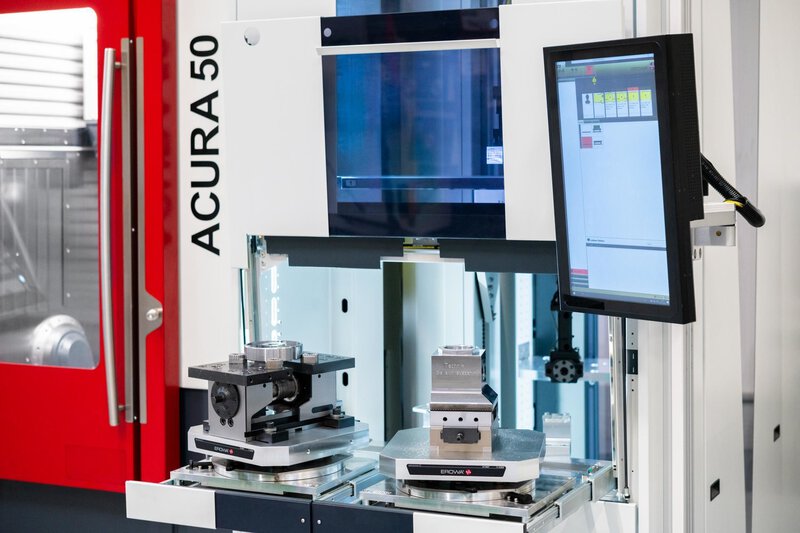

Le chargement de la Machine s'effectue par une ouverture d'environ 600 x 840 mm située sur le côté droit de la Machine. Cette porte en acier inoxydable du Centre d'usinage à 5 axes, actionnée pneumatiquement, permet un chargement automatique des palettes, sans pour autant restreindre l'accès à la zone de travail de la machine.
Vos avantages avec la ACURA 50 EL
- Automatiser avec un système de manutention de palettes ou un robot
- Chargement depuis le côté droit de la machine par une porte de chargement à commande pneumatique en acier inoxydable
- Interface d'automatisation préparée
- Ouverture de chargement latérale avec hauteur d'ouverture d'environ 840 mm
- Convient à de nombreux systèmes de manutention de palettes ou systèmes robotisés
- Transfert rotatif quadruple pour le système pneumatique dans la Table de la machine pour
- Actionner les éléments de serrage à point zéro ou les tendeurs de force
Organiser une consultation
Comparaison des machines.
C'est ici que naît la comparaison des machines : ajoutez d'autres machines pour comparer les paramètres de performance.
|
||||||
|
ACURA 50 EL
|
Ajouter une Machine
|
Ajouter une Machine
|
||||
| Course (X/Y/Z) | ||||||
| Course (X/Y/Z) | 500 x 550 x 550 mm | - | - | |||
| Zone pivotante | ||||||
| Zone pivotante | +30° – -115° | - | - | |||
| Puissance | ||||||
| Puissance | 22 / 29 / 35 / 30 kW | - | - | |||
| Plage de vitesses | ||||||
| Plage de vitesses | 14000 / 18000 / 22000 min-1 | - | - | |||
| Porte-outils | ||||||
| Porte-outils | SK 40, BT 40, HSK A63 | - | - | |||
| Capacité | ||||||
| Capacité | 55 / 80 / 125 / 170 / 235 / 319 | - | - | |||
| Dimensions Table rotative/pivotante | ||||||
| Dimensions Table rotative/pivotante | Ø 500x430 mm | - | - | |||
| Charge Table rotative/pivotante max. | ||||||
| Charge Table rotative/pivotante max. | 300 kg | - | - | |||
| Diamètre du cercle de passage | ||||||
| Diamètre du cercle de passage | Ø 550 mm | - | - | |||
Galerie.
La base de la Précision.
De nombreux facteurs interviennent dans l'obtention d'une précision de pièce donnée. Il y a d'abord les machines elles-mêmes. Ainsi, le Modèle, les composants et le logiciel ont une influence sur le résultat de l'usinage. Mais il faut aussi tenir compte de nombreux facteurs concomitants, de l'emplacement de la machine à la qualification des collaborateurs, en passant par les moyens de mesure, les dispositifs de serrage et les outils.
Précision des Centres d'usinage HEDELIUS
Fabrication en usine.
Guides et rectitude.
Précision de la circularité IT6.
Systèmes de mesure sur les axes rotatifs.
Précision à long terme.
Compensation de température.
