Modèle bien pensé.

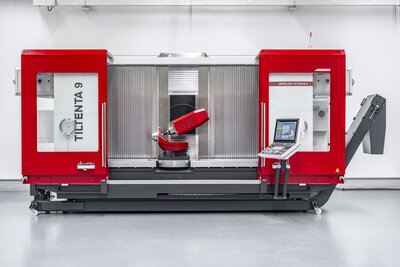

Centre d'usinage avec broche pivotante: TILTENTA 9-2600
Le Centre d'usinage à poste de commande mobile TILTENTA 9-2600 est entièrement encapsulé et permet en outre un chargement par grue sans restriction. La machine est équipée de série d'une Commande TNC Heidenhain, avec écran tactile, clavier complet et potentiomètre d'avance rapide. Une commande Sinumerik ONE est disponible en option.
Vos avantages avec la TILTENTA 9-2600
- Centre d'usinage polyvalent 5 axes avec Broche principale pivotante
- Hauteur de la table fixe possible jusqu'à 3000 kg
- En option, avec plateau circulaire intégré pour charges lourdes (chargement de la table jusqu'à 1800 kg)
- Précision maximale grâce à quatre axes dans l'outil et un axe dans la Pièce à usiner
- Dispositif de changement d'outils rapide
Organiser une consultation
Comparaison des machines.
C'est ici que naît la comparaison des machines : ajoutez d'autres machines pour comparer les paramètres de performance.
|
||||||
|
TILTENTA 9-2600
|
Ajouter une Machine
|
Ajouter une Machine
|
||||
| Course (X/Y/Z) | ||||||
| Course (X/Y/Z) | 2600 x 900 x 900 mm | - | - | |||
| Mode pendulaire | ||||||
| Mode pendulaire | - | - | - | |||
| Zone pivotante | ||||||
| Zone pivotante | -5° – +98°/-98° – +98° | - | - | |||
| Puissance | ||||||
| Puissance | 22 / 37 / 50 / 35 kW | - | - | |||
| Plage de vitesses | ||||||
| Plage de vitesses | 14000 / 15000 / 18000 min-1 | - | - | |||
| Porte-outils | ||||||
| Porte-outils | SK 40, BT 40, HSK A63 | - | - | |||
| Capacité | ||||||
| Capacité | 60 / 130 / 175 / 240 / 324 | - | - | |||
| Surface de bridage | ||||||
| Surface de bridage | 3080 x 900 mm | - | - | |||
| Charge de la table fixe max. | ||||||
| Charge de la table fixe max. | 3000 kg | - | - | |||
| Plateau circulaire | ||||||
| Plateau circulaire | Ø 900 mm | - | - | |||
| Diamètre du cercle de passage | ||||||
| Diamètre du cercle de passage | Ø 1250 mm | - | - | |||
| Charge Plateau circulaire max. | ||||||
| Charge Plateau circulaire max. | 1200 / 1800 kg | - | - | |||
Galerie de TILTENTA 9-2600
La base de la Précision.
De nombreux facteurs interviennent dans l'obtention d'une précision de pièce donnée. Il y a d'abord les machines elles-mêmes. Ainsi, le Modèle, les composants et le logiciel ont une influence sur le résultat de l'usinage. Mais il faut aussi tenir compte de nombreux facteurs concomitants, de l'emplacement de la machine à la qualification des collaborateurs, en passant par les moyens de mesure, les dispositifs de serrage et les outils.
Précision des Centres d'usinage HEDELIUS
Fabrication en usine.
Guides et rectitude.
Précision de la circularité IT6.
Systèmes de mesure sur les axes rotatifs.
Précision à long terme.
Compensation de température.
