Modèle bien pensé.

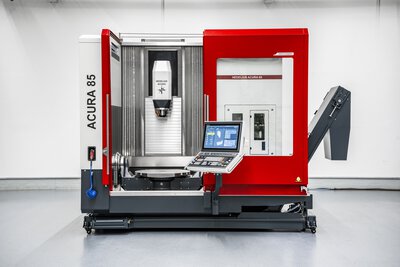

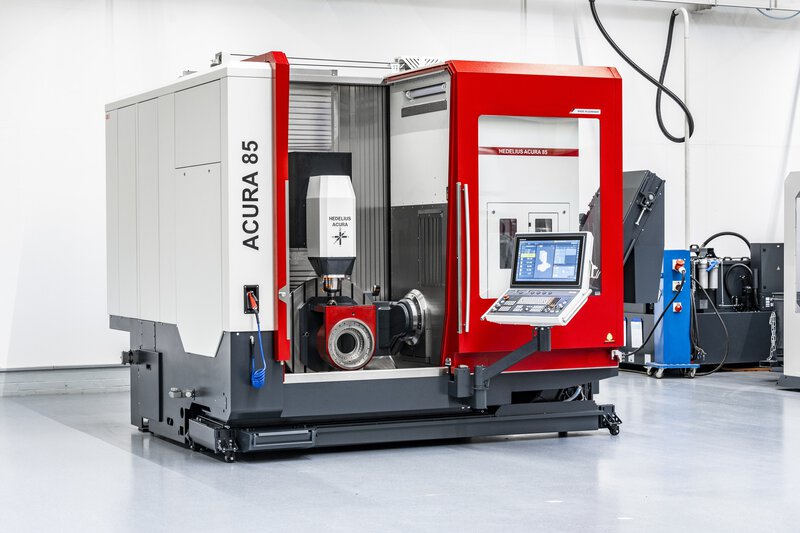

Centre d'usinage avec table rotative/pivotante: ACURA 85
L'ACURA 85 offre plus de précision sur une surface de réglage plus petite. L'axe Y à guidage constant, associé aux chariots d'avance massivement nervurés en fonte grise, réduit les vibrations. La table rotative/pivotante est montée sur paliers des deux côtés et l'axe Z est spécialement protégé contre la distorsion thermique. Ces détails et bien d'autres encore augmentent la qualité de l'usinage, tandis que les dimensions du Centre d'usinage à 5 axes sont extrêmement réduites grâce à sa construction particulière.
Vos avantages avec la ACURA 85
- Course importante de 900 x 850 x 700 mm (x/y/z)

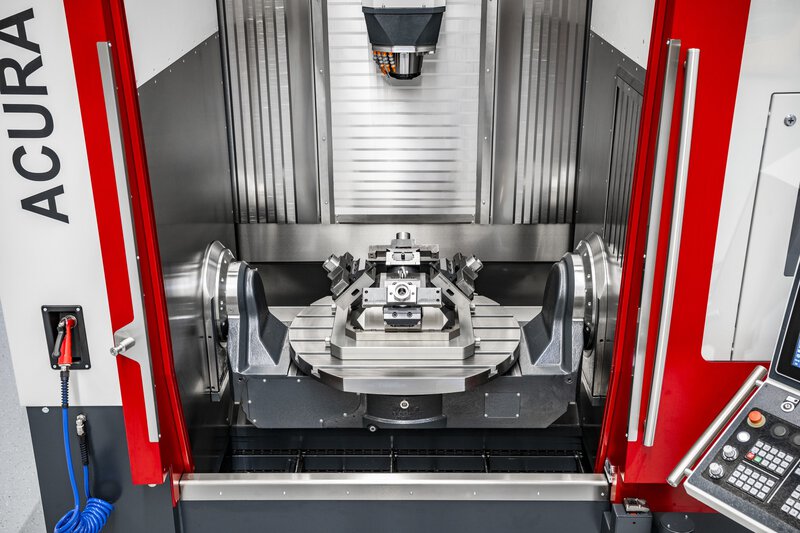

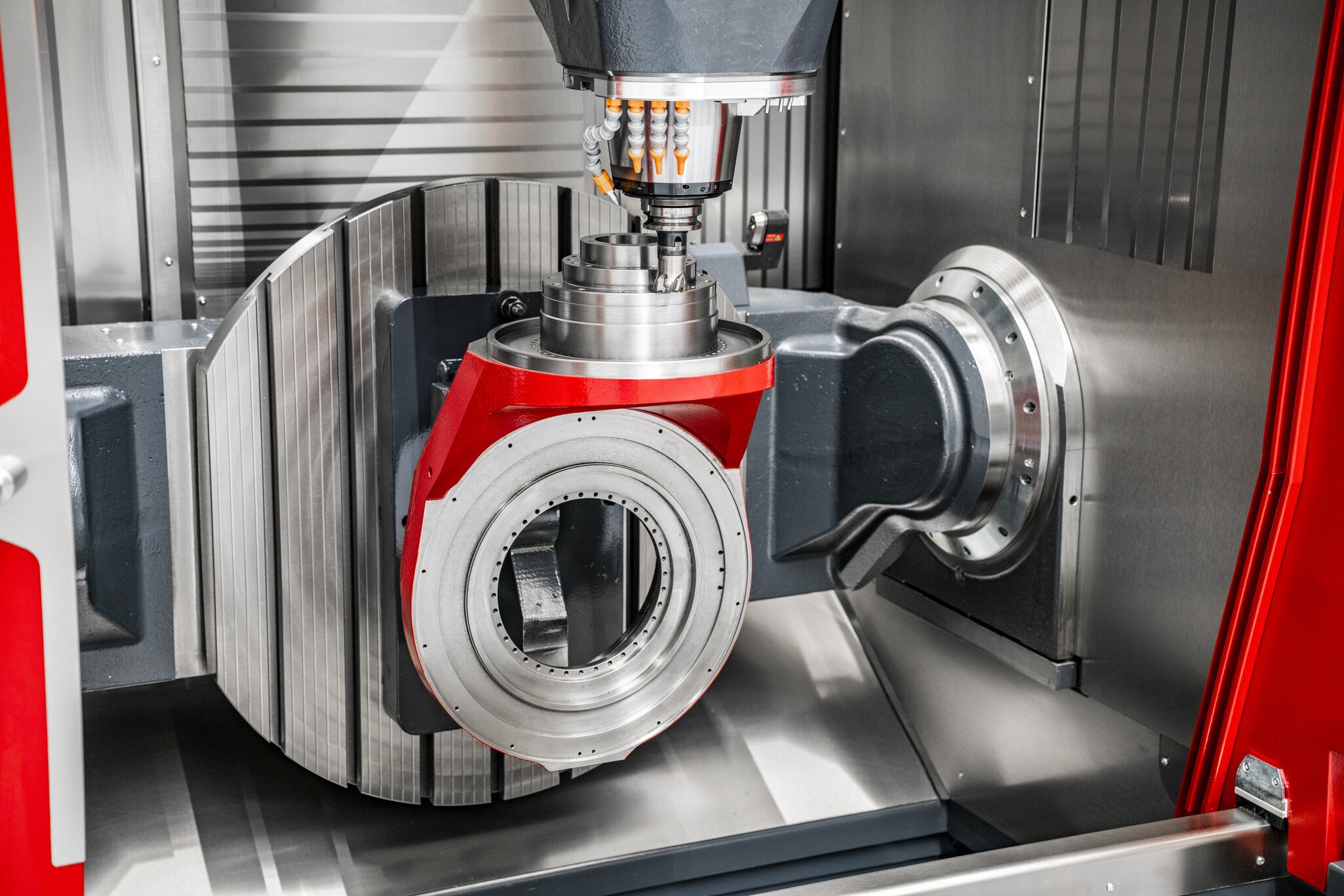

- Table rotative/pivotante sur paliers des deux côtés pour un enlèvement de copeaux de haute précision
- Magasin à outils 80 positions accessible par l'avant
- Enceinte complète de l'Espace de travail pour un environnement de travail propre

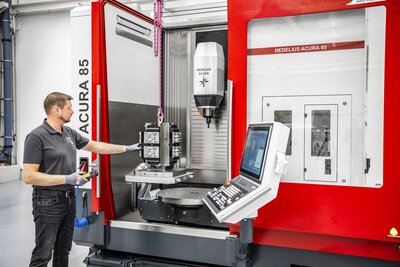

- Surface de bridage déplacée vers l'avant pour une meilleure accessibilité
- Faible hauteur, faible profondeur
- Fraisage simultané 5 axes en option
Organiser une consultation
Comparaison des machines.
C'est ici que naît la comparaison des machines : ajoutez d'autres machines pour comparer les paramètres de performance.
|
||||||
|
ACURA 85
|
Ajouter une Machine
|
Ajouter une Machine
|
||||
| Course (X/Y/Z) | ||||||
| Course (X/Y/Z) | 900 x 850 x 700 mm | - | - | |||
| Zone pivotante | ||||||
| Zone pivotante | +30° – -115° | - | - | |||
| Puissance | ||||||
| Puissance | 22 / 37 / 50 / 35 / 30 kW | - | - | |||
| Plage de vitesses | ||||||
| Plage de vitesses | 14000 / 15000 / 18000 / 22000 min-1 | - | - | |||
| Porte-outils | ||||||
| Porte-outils | SK 40, BT 40, HSK A63 | - | - | |||
| Capacité | ||||||
| Capacité | 80 / 150 / 195 / 260 / 344 | - | - | |||
| Dimensions Table rotative/pivotante | ||||||
| Dimensions Table rotative/pivotante | Ø 850x750 mm | - | - | |||
| Charge Table rotative/pivotante max. | ||||||
| Charge Table rotative/pivotante max. | 1000 kg | - | - | |||
| Diamètre du cercle de passage | ||||||
| Diamètre du cercle de passage | Ø 900 mm | - | - | |||
Galerie.
La base de la Précision.
De nombreux facteurs interviennent dans l'obtention d'une précision de pièce donnée. Il y a d'abord les machines elles-mêmes. Ainsi, le Modèle, les composants et le logiciel ont une influence sur le résultat de l'usinage. Mais il faut aussi tenir compte de nombreux facteurs concomitants, de l'emplacement de la machine à la qualification des collaborateurs, en passant par les moyens de mesure, les dispositifs de serrage et les outils.
Précision des Centres d'usinage HEDELIUS
Fabrication en usine.
Guides et rectitude.
Précision de la circularité IT6.
Systèmes de mesure sur les axes rotatifs.
Précision à long terme.
Compensation de température.
